Encastrable à granulés Mt. Vernon (AE)

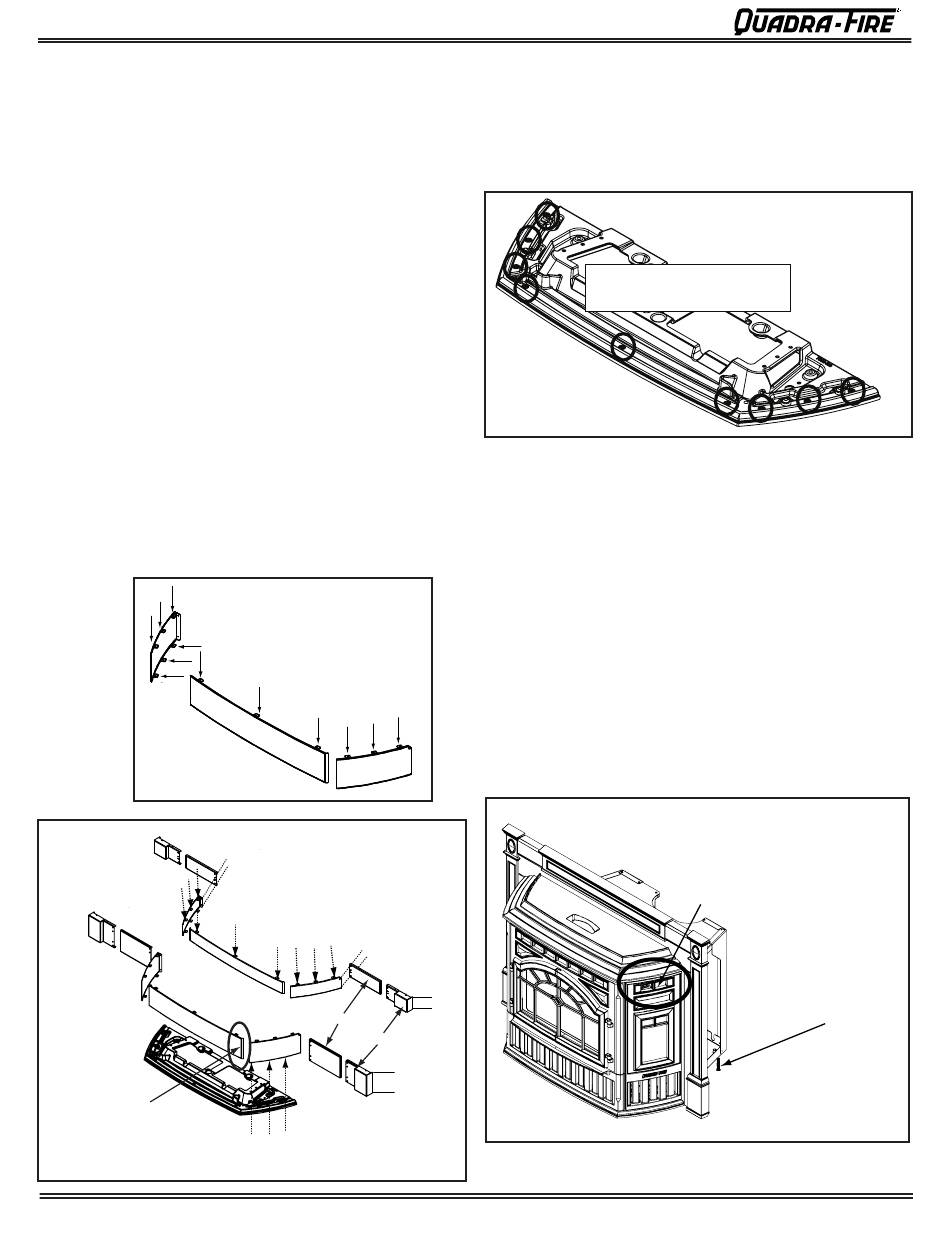

C. Support du foyer
Éléments inclus dans le kit : (1) fond, (1) bandeau de finition, (2)
bordures de finition, (2) prolongements de finition
Outils nécessaires : Tournevis à tête Phillips, ruban à mesurer,
gants
1. Retirez le contenu de la boîte et posez-le sur une surface
protectrice afin d'éviter de rayer la peinture.
2. Posez la pièce frontale et les côtés face vers le bas. Repliez les
pattes vers le bas et vers l'intérieur. Figure 20.1.
3. Les pièces latérales sont expédiées à plat. Il est beaucoup plus
facile de plier les côtés en position courbée avant de procéder à
l'installation .
4. Posez la fonte le fond vers le haut. Fixez les 2 côtés d'abord, puis
la pièce frontale. Figure 20.2.
5. Retournez le fond en fonte afin que le côté droit soit vers le
haut puis fixez les rallonges du panneau. Prenez note du trou
d'alignement.
6. Fixez les plinthes appropriées en fonction des panneaux et de
la finition que vous installez. Les plinthes sont proposées en 2
tailles, 76 et 127 mm. Débarrassez-vous des plinthes dont vous
n'avez pas besoin.
Figure 20.1
Ensemble d'une
hauteur de 76 mm
Ensemble d'une
hauteur de
127 mm
Installez en dernier la finition
de façade et les éléments de finition
latéraux recouvrant les coins
Figure 20.2
Page 20
Repliez les pattes vers le bas.
Expédié à plat depuis l'usine.
Fixez la finition à l'encastrable depuis
l'intérieur de celui-ci
Éléments de base
Fonte moulée
127 mm
Fixez la finition à la base par le dessous
7. Placez le support de foyer assemblé sous l'encastrable. Baissez
les boulons de mise à niveau si nécessaire afin que l'encastrable
soit bien de niveau. Figure 20.4.
8. Ouvrez la porte et fixez le support de foyer à l'encastrable. Il y
a 9 trous de fixation. Figure 20.3.
9 trous de fixation - 3 de
chaque côté et 3 à l'avant
Figure 18.3
D. Retrait des côtés en fonte
Il vous faudra retirer les côtés en fonte pour installer l'ensemble
de panneaux et de finition.
1. Il y a un loquet à l'arrière du côté en fonte, au milieu de
l'ouverture supérieure du côté en fonte, comme indiqué dans
figure 20.4.
2. Introduisez les doigts dans l'ouverture et pincez le loquet. Il
est maintenant possible de tirer le côté vers vous et de le
retirer. Placez-le sur une surface protectrice afin de ne pas
endommager la finition.
3. Pour remettre le côté en place, introduisez le bas d'abord.
Pincez le loquet afin qu'il soit en position ouverte. Mettez le
côté en fonte dans la bonne position, puis relâchez le loquet.
Le loquet s'enclenche dans un étrier afin de maintenir le côté
en place.
76 mm
Figure 20.4 - Représenté avec l'ensemble de panneaux en
fonte
FR7036-135F
Emplacement du
loquet pour retirer
les côtés en fonte
Baissez les boulons
de mise à niveau,
si nécessaire, pour que
l'encastrable reste d'aplomb
lors de l'installation
du support d'âtre
27 juillet 2009
