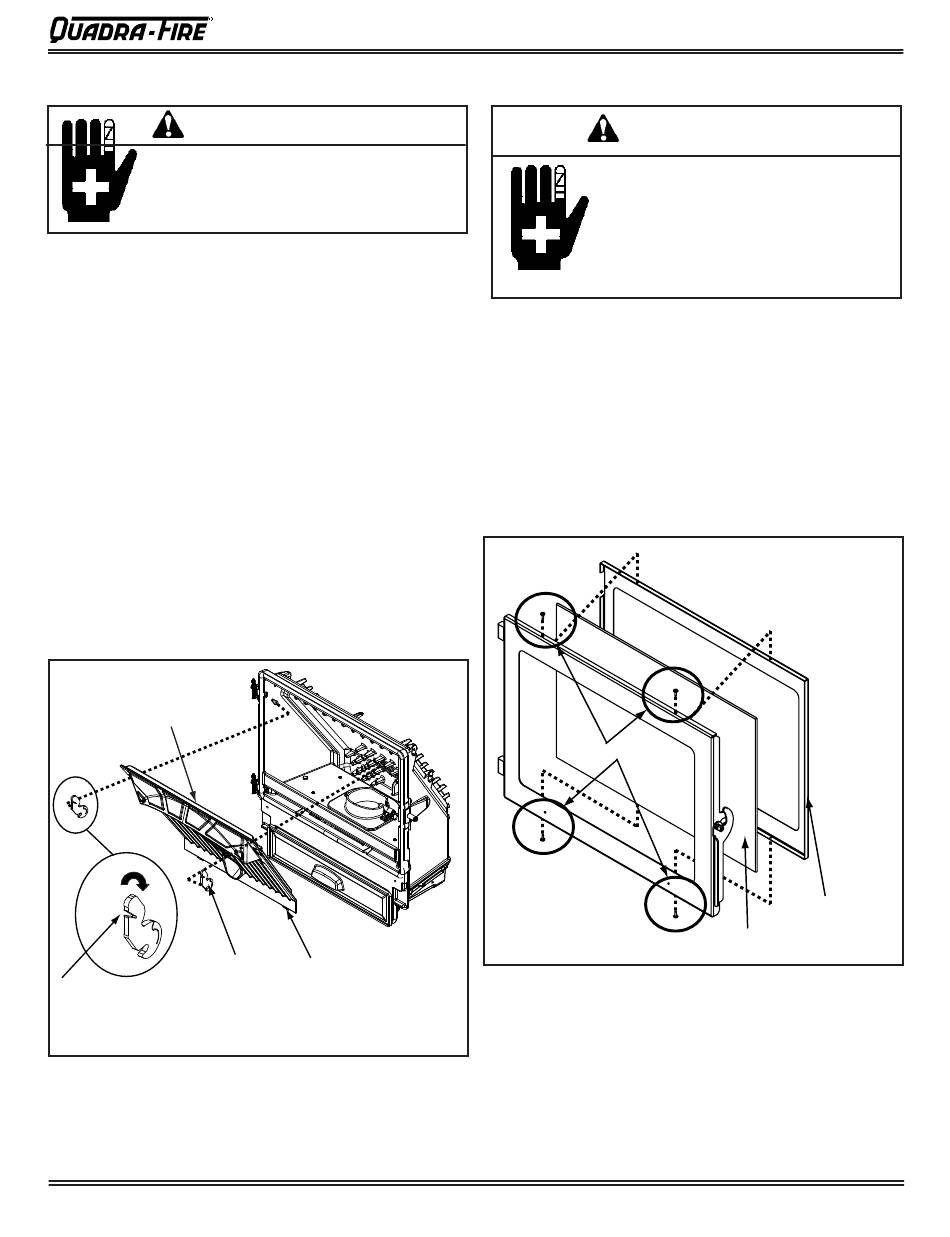

E. Retrait de la plaque de déviation
AVERTISSEMENT
La fonte est une matière très lourde. La plaque
de déviation est en fonte et est donc lourde et
parfois difficile à manier. Dégagez et préparez la
zone de travail avant de commencer.
a. Laissez l'appareil se refroidir complètement.
b. Ouvrez la porte.
c. La plaque de déviation est située à l'intérieur dans la partie
haute de la chambre de combustion.
d. Retirez la plaque de déviation en plaçant un tournevis à tête plate
dans la rainure des loquets situés dans les coins supérieurs et
en poussant vers le bas. La partie basse du loquet va basculer
vers l'avant et se dégager du montant. Soulevez la plaque de
déviation et tirez-la vers vous pour la dégager. Figure 39.2.
e. Pour remettre la plaque de déviation en place, engagez les
deux ergots derrière le rebord inférieur et redressez la plaque
de déviation pour qu'elle retrouve sa position. La plaque de
déviation doit être centrée dans la chambre de combustion
avant de pouvoir la verrouiller en position. Si elle n'est pas
centrée, le loquet sera pris entre la plaque de déviation et le
côté de la chambre de combustion au lieu de s'enclencher
correctement. La partie basse des loquets doit se plaquer contre
les montants. Poussez la partie haute des loquets vers l'avant
pour les verrouiller en place.
Plaque de déviat ion
Loquets
Insérez un tournevis à tête plate
dans la section en "V" et poussez vers le bas ;
la partie inférieure du loquet basculera vers l'avant du montant
Figure 39.2
27 juillet 2009
F. Remplacement de la vitre
a.
b.
c.
d.
e.
Ergots de positionnement
1 de chaque côté
Figure 39.1
FR7036-135F
Encastrable à granulés Mt. Vernon (AE)
AVERTISSEMENT
• La vitre, d'une épaisseur de 5 mm, est de
type vitrocéramique hautement réfractaire.
• Ne la remplacez jamais par un autre
matériau.
• Tout autre matériau pourrait se briser et
occasionner des blessures
Ouvrez la porte en façade et retirez-la du poêle en la soulevant
pour la dégager des gonds des charnières et posez-la sur une
surface plate la face vers le bas.
Au moyen d'un tournevis à tête Phillips, retirez les 4 vis, 2
en haut et 2 en bas. Retirez le cadre en métal, puis la vitre.
Figure 39.2.
Mettez en place la nouvelle vitre avec le joint.
Fixez à nouveau le cadre en métal avec les 4 vis.
Remettez la porte en place sur les gonds des charnières et
refermez la porte en façade.
Retirez les 4 vis
Étrier métallique
Vitre avec joint
Page 39
