17. Alimentation électrique
Le bloc d'alimentation électrique est situé au bas et à gauche de
l'appareil. Il convertit le courant alternatif de 230 V en courant continu
de 15 V pour alimenter l'appareil.
18. Détecteur de surchauffe (Interrupteur clicson)
Le détecteur de surchauffe est monté à l'arrière du tube de chute au
centre de l'appareil et comporte un bouton de réinitialisation. Pour
y accéder, retirez le panneau latéral droit. S'il se produit un retour
de flamme dans le système d'alimentation ou une poussée de gaz
d'évacuation dans le tube d'alimentation, ce détecteur arrêtera le
poêle ; toutefois, la télécommande murale continuera d'afficher
des messages. Ce détecteur doit être réinitialisé manuellement.
Débranchez l'alimentation électrique avant de le réinitialiser.
19. Thermocouple - Foyer de combustion
Le thermocouple est situé au-dessus du foyer de combustion dans
le couvercle du thermocouple (tube de protection en céramique). Le
thermocouple envoie un signal de l'ordre du millivolt à la carte de
contrôle pour lui dire qu'il y a un feu dans le foyer de combustion.
20. Thermocouple sur le tube de chute
Le thermocouple est situé au bas du tube de chute sur la droite et est
fixé par un écrou à papillon. Il met en marche et arrête la soufflerie de
convection, en modifie la vitesse et arrête l'appareil si la température
interne dépasse la température prédéterminée.
Les dissipateurs thermiques sont immobilisés contre le couvercle avec de la
bande adhésive pour le transport. Soulevez avec précaution le couvercle et
coupez la bande adhésive qui les maintient en place. Vous pouvez alors retirer
le couvercle.
Fusible
15 A 250 V
Entrée du courant
Connecteur de sortie
du secteur
d'alimentation du secteur
(CA) vers la carte de contrôle
Bloc d'alimentation représenté avec le couvercle retiré

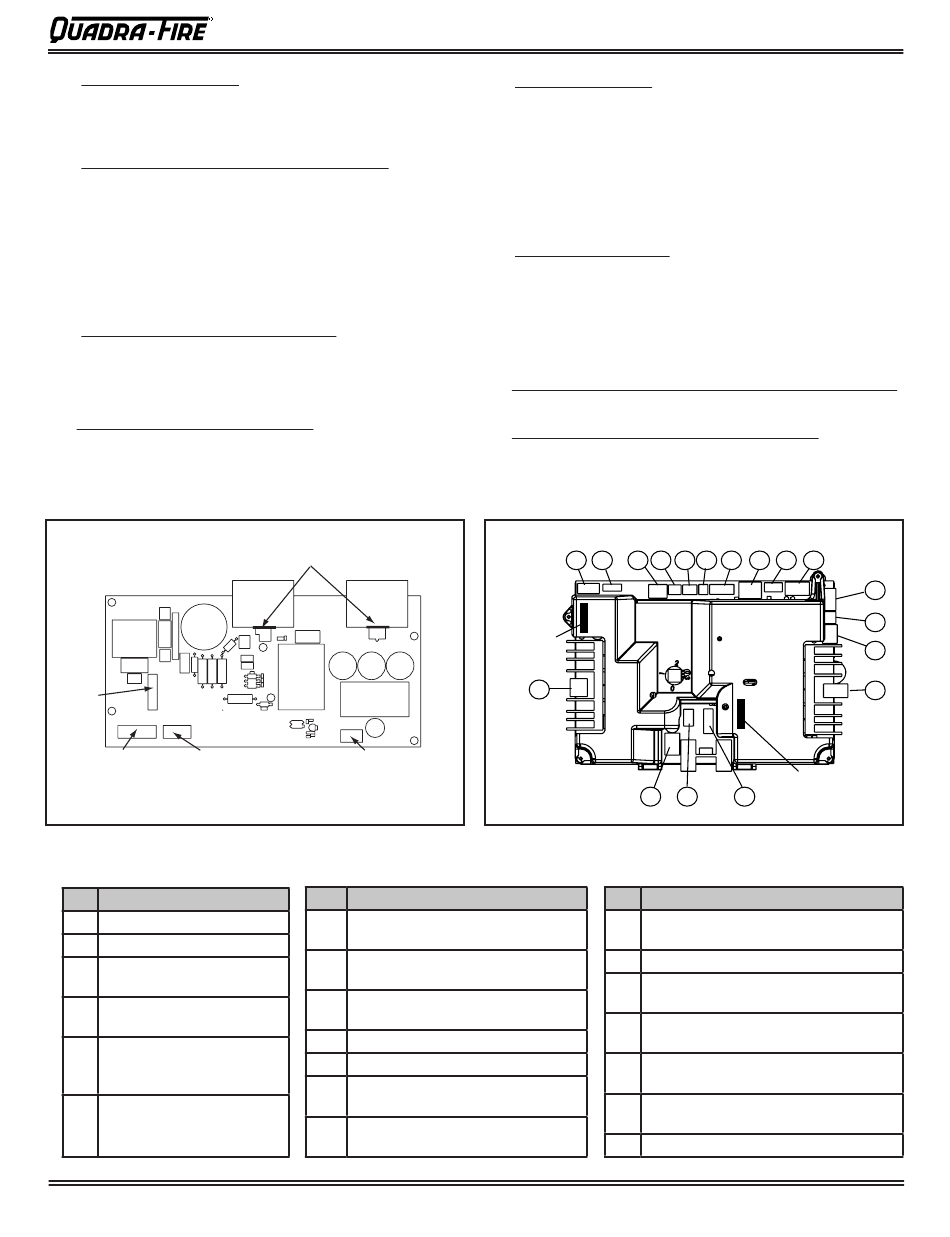

Figure 41.1 - Alimentation électrique
#
Description
1
Soufflerie de combustion
2
Système d'auto-nettoyage
3
Moteurs de l'alimentation et
du convoyeur hélicoïdal
4
Commutateurs de la trémie
et de la porte
5
Commutateurs du
convoyeur hélicoïdal, de
l'auto-nettoyage et à vide
6
Le niveau de combustible
est trop faible
27 juillet 2009
21. Commutateur à vide
Le commutateur à vide est situé sur le côté droit de l'appareil sous le
moteur d'alimentation derrière le panneau latéral droit et est raccordé
au tube de chute par un tuyau. Ce commutateur actionne le système
d'alimentation lorsqu'il y a du vide dans la chambre de combustion.
Le commutateur à vide est un dispositif de sécurité qui arrête le
moteur d'alimentation si le système d'évacuation ou l'échangeur
thermique sont sales ou bouchés, ou si la porte de la chambre de
combustion est ouverte.
22. Télécommande murale
L'appareil est conçu pour fonctionner avec une télécommande
murale avec thermostat spécialement conçue et fonctionnant avec
une alimentation en courant continu de 3,3 V. Il ne pourra pas
fonctionner avec une autre télécommande murale. Veuillez vous
référer aux instructions fournies avec la télécommande murale avec
thermostat.
23. Connexions de câblage du bloc d'alimentation électrique
Veuillez vous reporter à la figure 41.1
24. Connexion de câblage de la carte de contrôle
Veuillez vous reporter à la figure 41.1
Fusible de 15 V,
sous le couvercle
Connecteur de sortie
d'alimentation en 15 V (CC)
vers la carte de contrôle
Figure 41.2 - Carte de contrôle
Schéma de la carte de contrôle
#
Description
7
Télécommande murale avec
thermostat
8
Soufflerie de combustion
(asservissement)
9
Thermocouple du foyer de
combustion
10
Thermocouple du tube de chute
pda
Non utilisé
11
Soufflerie de convection
(asservissement)
pda
Non utilisé
FR7036-135F
Encastrable à granulés Mt. Vernon (AE)
13
12
11
pda
10
9
14
15
16
#
11
Soufflerie de convection
(asservissement)
12
Allumeur
13
Alimentation en courant alternatif de
l'allumeur
14
Alimentation électrique de la soufflerie
de convection
15
Détecteur de surchauffe (Interrupteur
clicson)
16
Alimentation en courant continu
provenant du bloc d'alimentation
17
Secours par batterie de 12 V
6
5
8
7
4
3
2
1
Fusible de 15 V,
sous le couvercle
17
Description
Page 41
