Configuration de l'appareil
A. Système de mise à niveau
Les boulons de mise à niveau sont situés sur les côtés de l'appareil,
devant et derrière. Pour accéder aux boulons, retirez les panneaux
d'accès à l'avant. Engagez la main et faites tourner le boulon
jusqu'à la hauteur souhaitée pour mettre l'appareil à niveau.

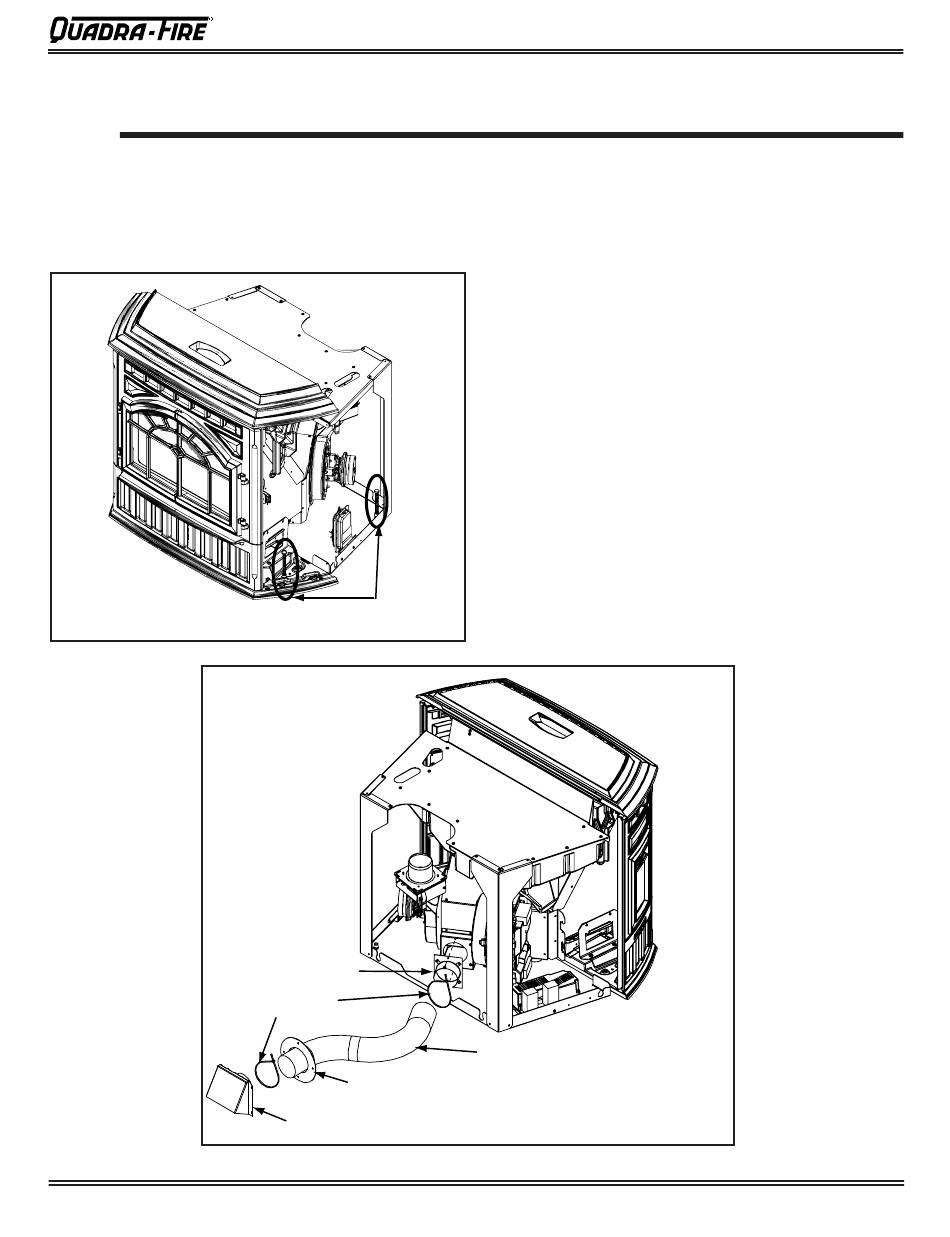

Boulons de mise à niveau
2 de chaque côté
Figure 19.1
Figure 19.2
27 juillet 2009
Collier
Attaches
métalliques
Rondelle de finition
Couvercle de terminaison
FR7036-135F
Encastrable à granulés Mt. Vernon (AE)
B. Instructions applicables au kit d'air extérieur
Éléments inclus dans le kit : 2 attaches métalliques, 1 ensemble
de collier, 1 ensemble de couvercle de terminaison, 1 rondelle
de finition, des attaches de fixation. LE TUYAU FLEXIBLE DE
76 MM EN ALUMINIUM N'EST PAS INCLUS.
Outils nécessaires : Tournevis à tête Phillips ; Pince coupe-
fil ; Scie sauteuse ou scie cloche.
1.
Mesurez la distance entre le sol et l'ouverture du tuyau
d'arrivée d'air dans l'appareil et marquez l'emplacement sur
le mur.
2.
Utilisez une scie pour découper une ouverture dans le mur.
Découpez une ouverture de 89 à 102 mm du côté du mur
intérieur et de 102 à 114 mm du côté extérieur de la maison.
3.
Utilisez le collier de serrage pour fixer le tuyau flexible à
l'ensemble du collier.
4.
Faites coulisser la rondelle de finition sur le tuyau flexible et
enfoncez le tuyau à travers le mur.
5.
Fixez le tuyau flexible (non inclus) au couvercle de terminaison
extérieure avec une seconde attache métallique.
6.
Fixez le couvercle de terminaison à la surface extérieure.
7.
Fixez la rondelle de finition au mur intérieur.
Tuyau flexible de 76 mm en aluminium
(non inclus)
Page 19
