Installation et mise en place de l'appareil
I
NSTALLATEUR : Ce manuel doit être confié aux personnes responsables de l'utilisation et du fonctionnement.
PROPRIÉTAIRE : Veuillez conserver ce manuel à titre de référence.

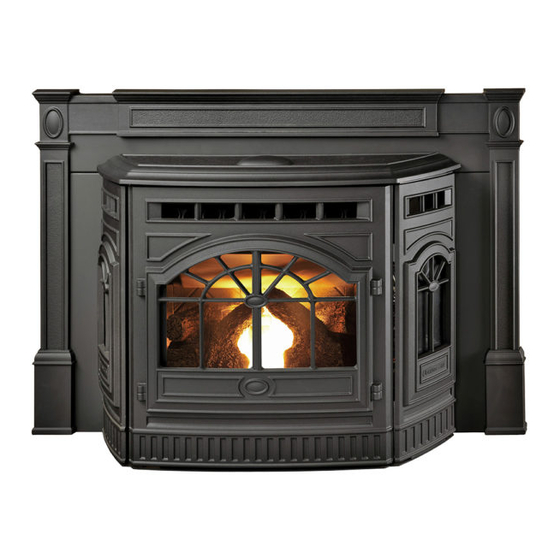

FOYER ENCASTRÉ À GRANULÉS
CASTILE
MODÈLE(S) :
CASTILEI-MBK-C
CASTILEI-PMH-C
CASTILEI-TWL-C
Interrupteur
Interrupteur
Interrupteur
dépression
dépression
de trémie
AVERTISSEMENT
Vérifiez les codes de construction du bâtiment avant
l'installation.
•
L'installation DOIT être en conformité avec les codes
et réglementations locaux, régionaux, provinciaux
et nationaux.
•
Consultez les organismes professionnels du bâtiment, les
pompiers ou les autorités compétentes locales concernant
les restrictions, l'inspection des installations et la délivrance
des permis de construire.
L'installation et l'entretien de cet appareil doivent être effectués par des
techniciens autorisés. Hearth & Home Technologies recommande des
professionnels formés dans les usines de HTT ou certifiés NFI.
1
Manuel d'installation
AVIS : NE PAS JETER CE MANUEL
AVERTISSEMENT
R
Le non-respect de ces instructions peut
entraîner des dommages matériels, des
blessures, voire la mort.
•
Ne pas entreposer ni utiliser de l'essence ou d'autres
vapeurs ou liquides inflammables à proximité de cet
appareil ou de tout autre appareil électrique.
•
Ne chauffez pas excessivement – Si l'appareil de
chauffage ou le carneau devient rouge, le feu est trop
intense. Un chauffage excessif annulera votre garantie.
•
Respectez les dégagements spécifiés pour les matériaux
inflammables. Le non-respect de ces consignes peut
déclencher un incendie.
AVERTISSEMENT
La vitre chaude peut provoquer des brûlures.
•
Ne pas toucher la vitre avant qu'elle ne soit refroidie.
•
Ne laissez JAMAIS les enfants toucher la vitre.
•
Éloignez les enfants.
•
SURVEILLEZ ATTENTIVEMENT les enfants présents dans
la pièce où le foyer est installé.
•
Avertir les enfants et les adultes des dangers associés aux
températures élevées.
•
La température élevée peut enflammer les vêtements ou
d'autres matériaux inflammables.
•
Éloignez les vêtements, meubles, rideaux ou autres
matières inflammables.
AVERTISSEMENT
Testé et approuvé pour les granulés de bois uniquement. La
combustion de tout autre type de carburant annule votre garantie.
NOTE : To obtain a English translation of this manual, please
contact your dealer or visit www.quadrafire.com
REMARQUE : Pour obtenir une traduction anglaise de ce
manuel, veuillez contacter votre revendeur ou
visitez www.quadrafire.com
FC7022-801H
SURFACES CHAUDES !
La vitre et les autres surfaces sont chaudes
pendant l'utilisation ET le refroidissement.
06/21
