Discovery II

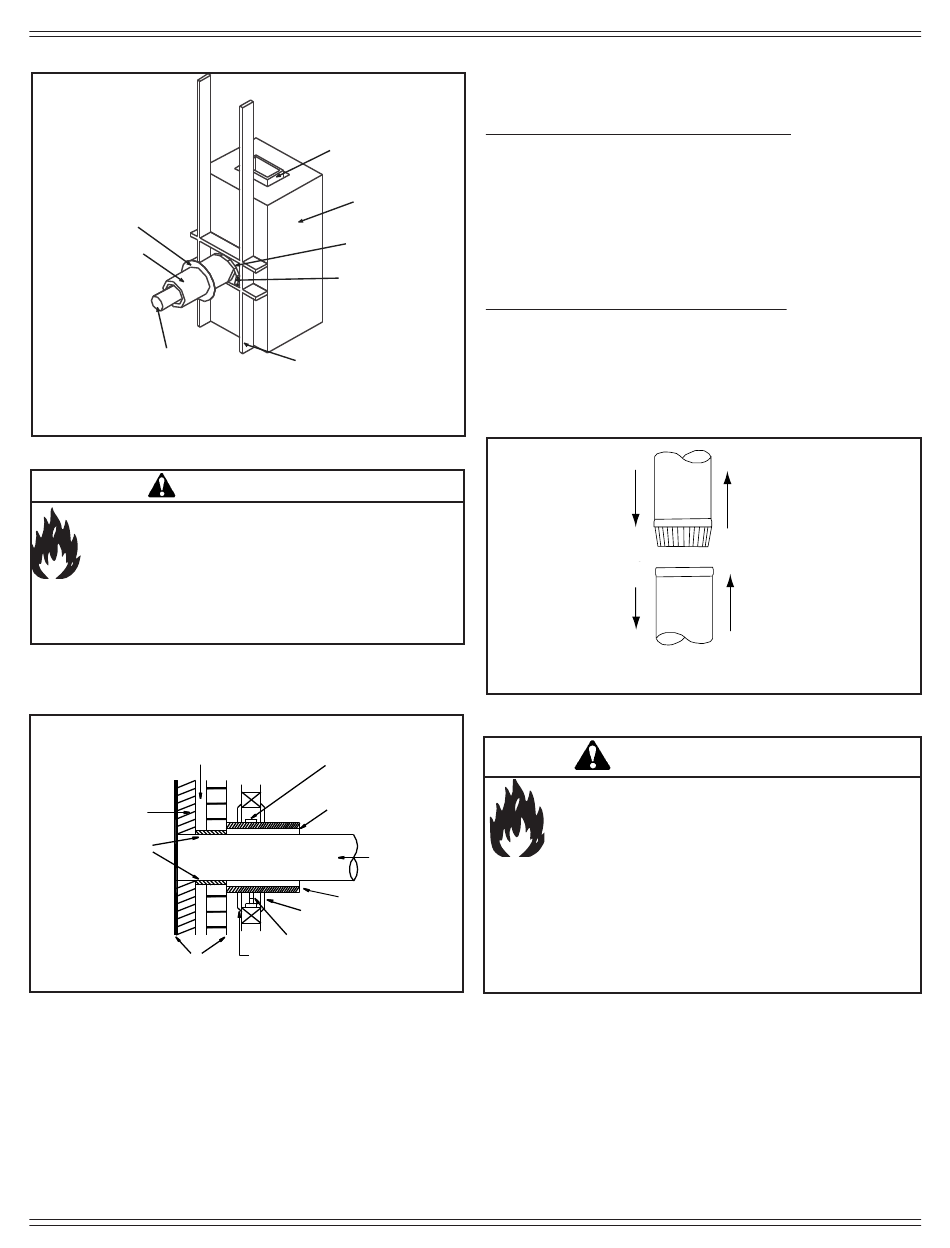

Cheminée pleine et supports métalliques constituant la gaine
du conduit.
Col décoratif
Section de cheminée
avec un dégagement
de 51 mm (2 po) par
rapport aux matériaux
inflammables
Carneau
Figure 14.1
AVERTISSEMENT
Risque d'incendie.
Ne PAS utiliser de matériau isolant ou d'autres matériaux
inflammables entre les entretoises.
• TOUJOURS respecter les dégagements spécifiés autour
des conduits d'évacuation et des entretoises.
•
Installez les entretoises comme spécifié.
Ne pas maintenir l'isolation ou d'autres matériaux à distance du conduit
d'évacuation peut provoquer un incendie.
Cheminée pleine et supports métalliques constituant la gaine
du conduit. (suite)
Min. de dégagement entre
la cheminée et l'entretoise
murale et les matériaux
inflammables – 51 mm (2 po)
Revêtement de
la cheminée
Boisseau
d'argile
réfractaire
ou équivalent
Cheminée en maçonnerie
construite selon NFPA 211
Figure 14.2
14
Boisseau de
terre cuite avec
espace d'air
Cheminée
en maçonnerie
Entretoise murale
Bride murale
pour attacher
la section de
cheminée
Des montants en bois
utilisés pour la charpente
espacés de 51 mm (2 po)
par rapport à la cheminée
en maçonnerie.
Dégagement min.
de 51 mm (2 po)
Section de cheminée
séparée par un espace
d'air de 25 mm (1 po)
Carneau
Section de cheminée
Col décoratif
Bride murale
Entretoise murale
G. Installation des composants de la cheminée
Carneau
Carneau à une seule paroi ou tuyau d'appareil.
Il doit être en acier doux de calibre 24 ou en acier cuivré de
calibre 26. Ces sections doivent être fixées entre elles et à l'appareil
en orientant l'extrémité ondulée (mâle) en direction de l'appareil.
Pour tous les raccordements, y compris celui de la buse, utilisez
3 vis autotaraudeuses. Vous devez observer les dégagements
minimum par rapport aux matériaux inflammables. Au Canada, si on
souhaite traverser une paroi ou une cloison en matériau inflammable,
l'installation doit être en conformité avec CAN/CSA-B365.
Carneaux préfabriqués (ventilés) homologués.
Un carneau (ventilé) homologué doit être utilisé si l'appareil est
installé dans une maison mobile. Les carneaux homologués doivent
être adaptés les uns aux autres pour obtenir un bon ajustement et
une bonne étanchéité.
Extrémité
ondulée
orientée
vers
l'appareil
du conduit avec 3 vis minimum
Figure 14.3 Carneau (tuyau d'appareil)
Risque d'incendie.
Suivez les instructions d'installation du fabricant
du carneau.
N'utilisez des connecteurs QUE :
•
Dans la pièce, entre l'appareil et le plafond ou le mur.
Le connecteur ne doit PAS traverser :
•
Un grenier ou des combles
•
Un placard ou tout autre espace clos similaire
•
Le plancher ou le plafond
Respectez tous les dégagements minimum définis par rapport aux
matériaux inflammables.
H. Tirage approprié
Pour garantir le bon fonctionnement de votre foyer encastré Quadra-
Fire, le tirage de votre cheminée (pression statique) doit être d'environ
-0,10 po (CE) sur la position de combustion élevée et de -0,04 po
(CE) sur la position basse; la pression est mesurée à 152 mm
(6 po) au-dessus du foyer, après une heure de fonctionnement sur
chaque position.
FC7033-347G
Sens du
conduit
de fumée
Attachez chaque tronçon
AVERTISSEMENT
09 mai, 2017
