3

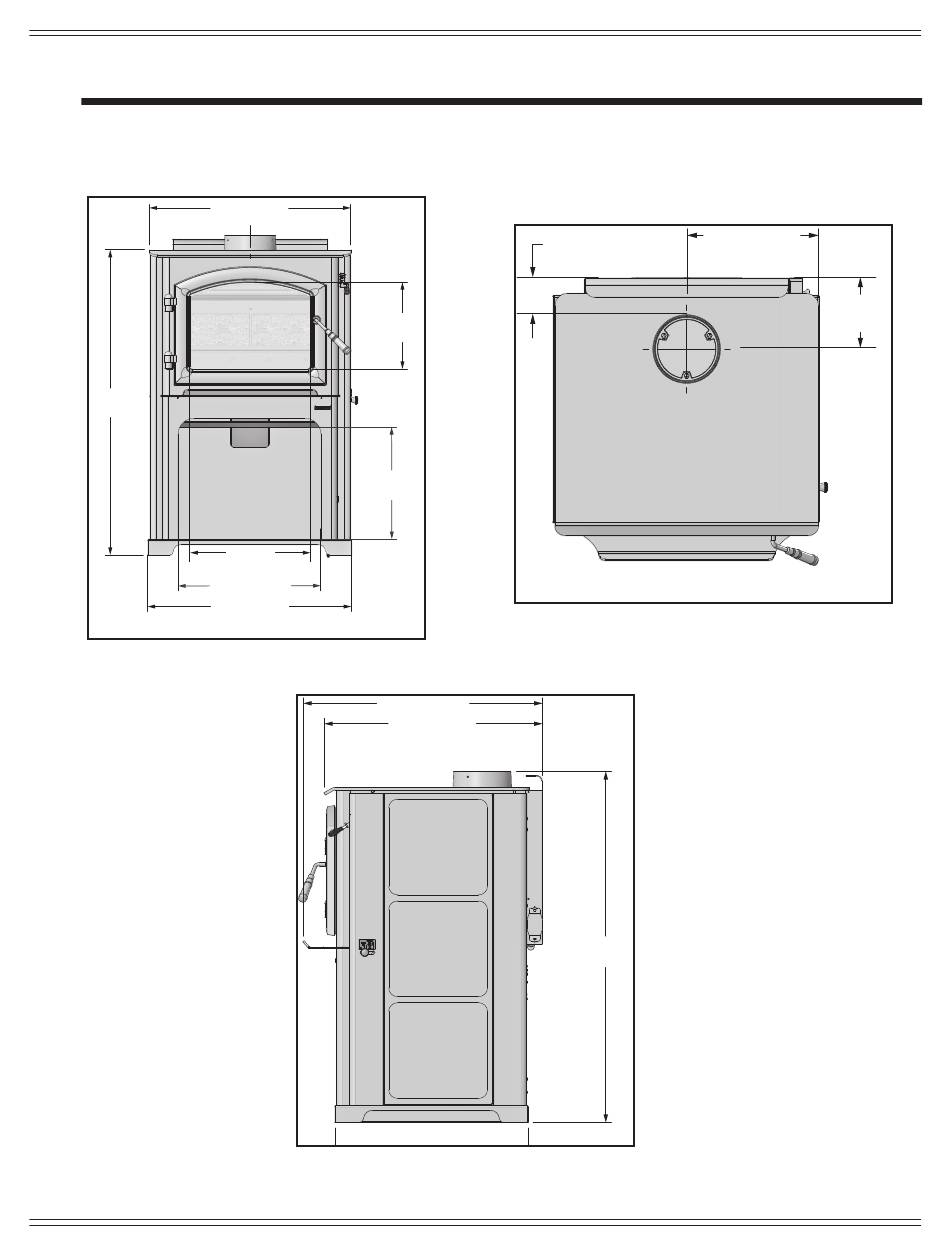

Dimensions et dégagements
A. Dimensions de l'appareil
38-1/2 po
(978mm )
Figure 7.1 Vue frontale
09 mai, 2017
25-1/4 po (641mm)
10-15/16 po
(278mm)
14-1/2 po
(362mm)
15-1/16 po
[383mm]
17-7/8 po [454mm]
25-1/2 po (648mm)
26-11/16 po (677mm)
24-5/16 po (618mm)
Figure 7.3 Vue latérale
FC7033-347G
REMARQUE : Buse d'un diamètre intérieur de 152 mm (6 po)
3-1/2 po
(89mm)
Figure 7.2 Vue de dessus
21-1/2 po (546mm)
12-3/4 po (323mm)
40-3/8 po
(1026mm)
Discovery II
6-11/16 po
(170mm)
7
