Discovery II

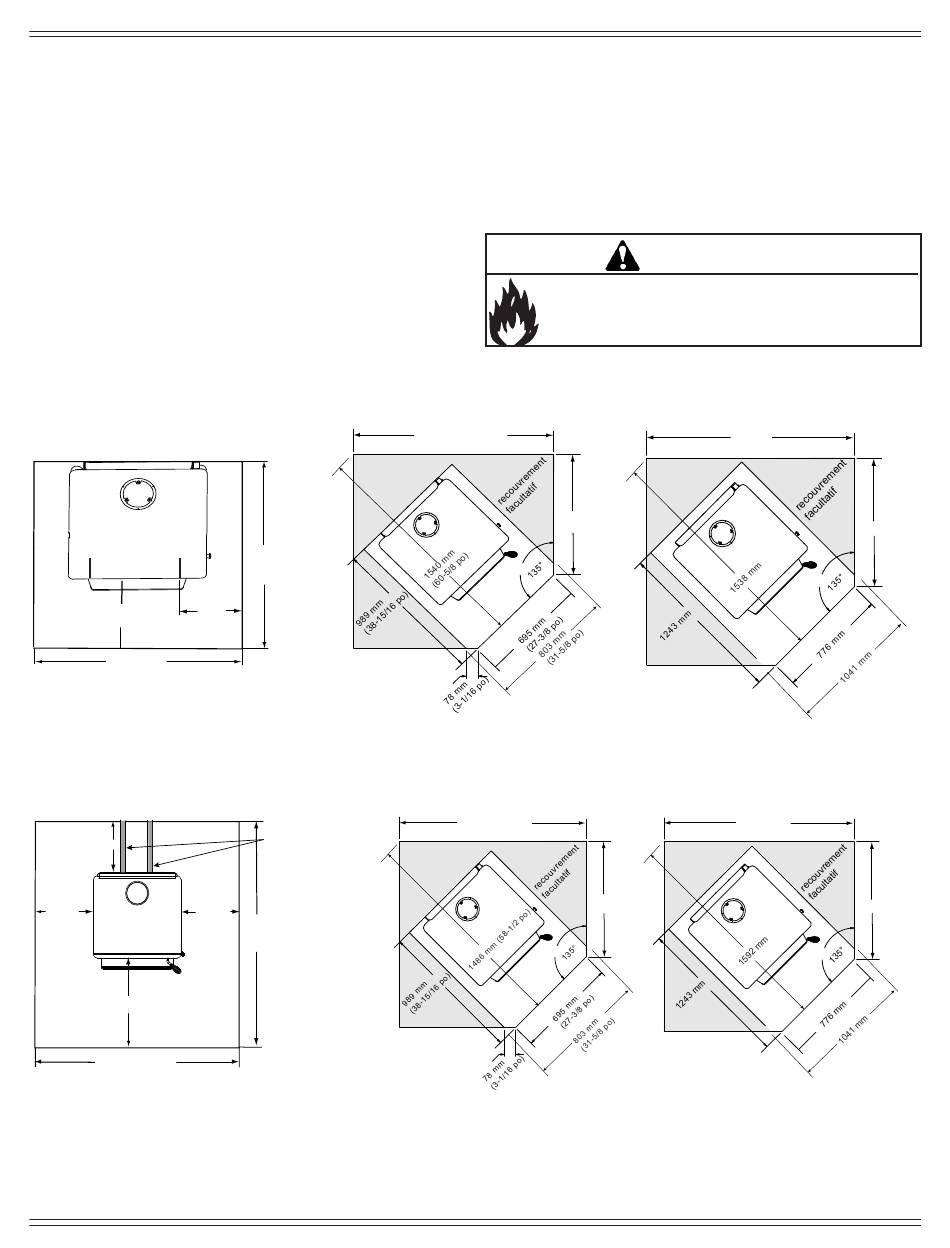

A. Exigences de protection de l'âtre
PROTECTION DU SOL : La protection du sol doit être
en matériau incombustible et s'étendre sous et autour de
l'appareil comme indiqué. Le sol doit être incombustible,
sinon une protection adéquate doit être installée contre la
chaleur rayonnante de l'appareil, les étincelles et les chutes
de braises. Une couche de briques minces ou de tuiles
en céramique sur un plancher inflammable n'offre pas une
protection suffisante.
Il est nécessaire d'installer un protecteur de sol de type
I jusqu'à au moins 406 mm (16 po) devant la vitre et à
203 mm (8 po) de chaque côté de la porte de chargement
du combustible. Ouvrez la porte et mesurez une distance
de 203 mm (8 po) depuis le bord latéral de l'ouverture sur la
face de l'appareil.
Porte de chargement
du combustible
À 406 mm (16 po)
203 mm
(8 po)
de la vitre
803 mm
(31-5/8 po)
minimum
ÉTATS-UNIS
Figure 8.1
203 mm
203 mm
203 mm
457 mm
1041 mm
minimum
Figure 8.4
8
1334 mm (52-1/2 po)
.
990 mm
(39 po)
minimum
Figure 8.2
Doit se prolonger de
51 mm (2 po) au-delà
de chaque côté du
conduit (zone ombragée)
1260 mm
minimum
CANADA
Figure 8.5
Au Canada, une protection similaire doit être installée jusqu'à
457 mm (18 po) à l'avant et 203 mm (8 po) à l'arrière et les
côtés de l'appareil. Figure 8.2 *Voir exception.
*EXCEPTION : Des protections incombustibles pour les sols
doivent s'étendre sous le conduit lorsque l'évacuation est
horizontale et se prolonger de 51 mm (2 po) de chaque côté
du conduit. Voir figure 8.2
Risque d'incendie.
Le socle de l'âtre doit être installé exactement comme
spécifié. Les températures élevées ou les braises peuvent
enflammer les matériaux inflammables dissimulés.
Dimensions du socle de l'âtre du
coin avec conduit à paroi unique
845 mm
(33-1/4 po)
ÉTATS-UNIS
Dimensions du socle de l'âtre du
coin avec conduit à paroi double
1295 mm (51 po)
806 mm
(31-3/4 po)
ÉTATS-UNIS
FC7033-347G
AVERTISSEMENT
1562 mm
Figure 8.3
1400 mm
Figure 8.6
806 mm
CANADA
851 mm
CANADA
09 mai, 2017
