ENCASTRÉ MT VERNON E2
REMARQUE : Les dégagements ne peuvent être diminués que

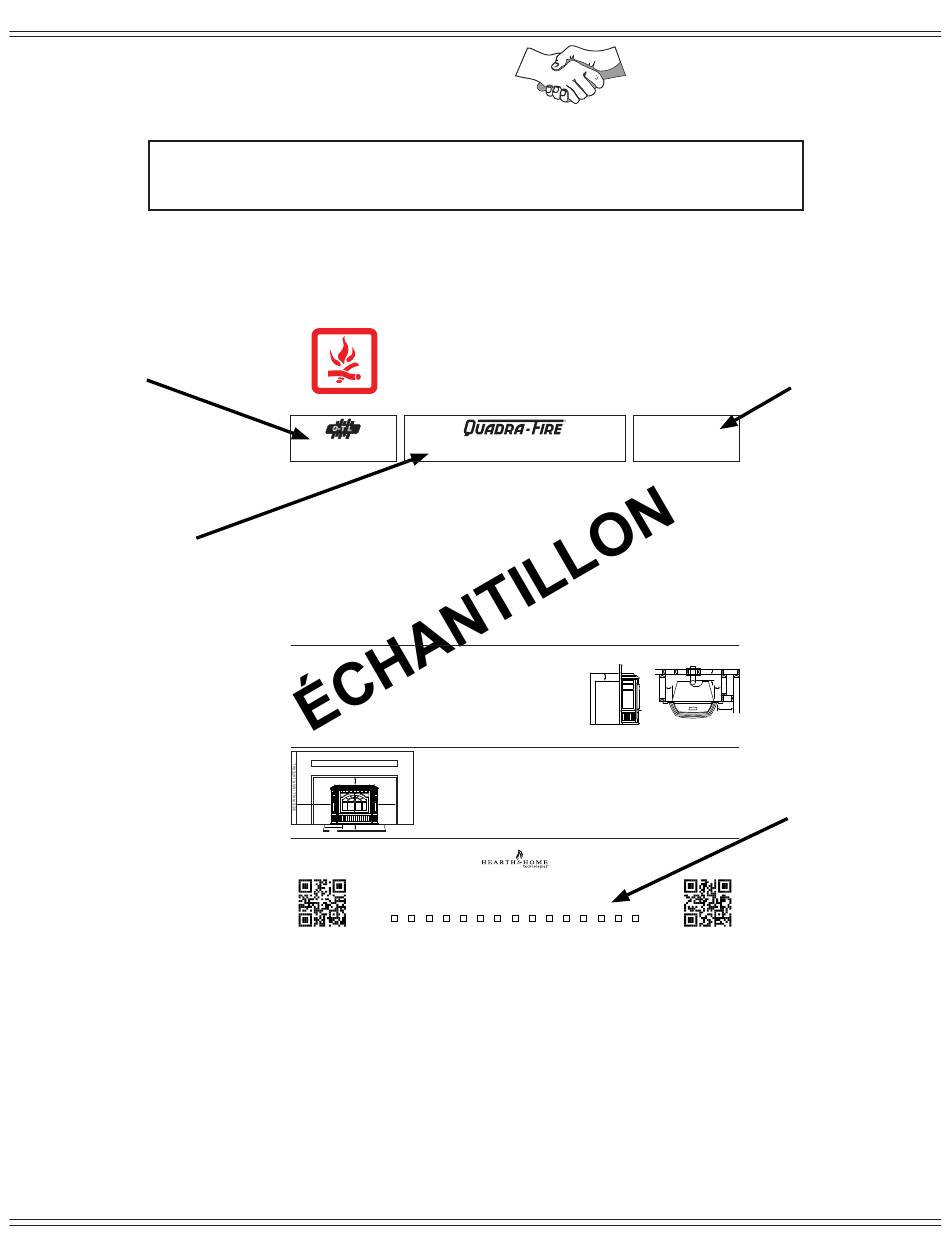

A. Exemple d'étiquette de numéro de série/de sécurité
EMPLACEMENT : Arrière du poêle
Nº du test de
laboratoire et
du rapport
Modèle
2
Félicitations
et bienvenue dans la famille Quadra-Fire!
si cela est autorisé par les autorités compétentes.
CAUTION:
CONTACT MAY CAUSE SKIN BURNS. SEE NAMEPLATE AND INSTRUCTIONS.
ATTENTION:
L'ESPACE DÉSIGNÉ DE L'INSTALLATION. LE CONTACT PEUT CAUSER DES
BRÛLURES À LA PEAU. VOIR L'ÉTIQUETTE ET LES INSTRUCTIONS.
Tested and O-T L Portland
Listed by Oregon USA
C US
OMNI-Test Laboratories, Inc.
Report:
061-S-84-2
Listed Solid Fuel Room Heater/Pellet Type. Also suitable for Mobile Home Installation. This appliance has
been tested and listed for use in Manufactured Homes in accordance with OAR 814-23-9000 through
814-23-909.
Appareil de chauffage de combustible solide/de type de boulettes. Accepté dans l'installation dans les
maisons mobiles. Cet appareil a été testé et enregistré pour l'usage dans les Maisons Mobiles en accord
avec OAR 814-23-9000 jusqu'à 814-23-909.
PREVENT HOUSE FIRES / PRÉVENTION DES FEUX DE MAISON
Install and use only in accordance with manufacturer's installation and operating instructions. Contact local
building or fire officials about restrictions and inspection in your area.
WARNING - FOR MOBILE HOMES: Do not install appliance in a sleeping room. An outside combustion air
inlet must be provided. The structural integrity of the mobile home floor, ceiling and walls must be maintained.
Refer to manufacturer's instructions and local codes for precautions required for passing chimney through a
combustible wall or ceiling. Inspect and clean vent system frequently in accordance with manufacturer's
instructions. DO NOT CONNECT THIS UNIT TO A CHIMNEY SERVING ANOTHER APPLIANCE. Use a 3"
or 4" diameter type "L" or "PL" venting system.
Installez et utilisez en accord avec les instructions d'installation et d'opération du fabricant. Contactez le
bureau de la construction ou le bureau des incendies au sujet des restrictions et des inspections d'installation
dans votre voisinage. Ne pas obstruez l'espace en dessous de l'appareil.
AVIS - Pour Les Maisons Mobiles: Ne pas installer dans une chambre à coucher. Un tuyau extérieur de
combustion d'air doit être installé et ne doit pas être obstrué lorsque l'appareil est en usage. La structure
intégrale du plancher, du plafond et des murs de la maison mobile doit être maintenue intacte. Référez vous
aux instructions du fabricant et des codes locaux pour les précautions requises pour passer une cheminée à
travers un mur ou un plafond combustibles, et les compensations maximums. Inspectez et nettoyez la
cheminée fréquemment. Ne pas connecter cet appareil à une cheminée servant un autre appareil. Utilisez
systèm de ventilation "L" ou "PL" diamètre 76mm ou 102mm
MINIMUM CLEARANCES TO COMBUSTIBLE MATERIALS / ESPACES LIBRES MINIMUM DES MATÉRIAUX COMBUSTIBLES
AS A BUILT-IN UNIT / COMME APPAREIL INSÉRÉ
A Top of Hopper / Haut de la trémie
B Side of Outside Skin / Côté de Enveloppe extérieure
C Vent Pipe to Combustible / Des Conduits de combustible
D Cast Side to Side Wall / Moulage Side à Wall Side
MANTEL / MANTEAU
B
A C
D
E
Owners Manual
2013
HOT WHILE IN OPERATION DO NOT TOUCH, KEEP
CHILDREN, CLOTHING AND FURNITURE AWAY.
CHAUD LORS DE L'OPÉRATION. NE PAS TOUCHER.
GARDEZ LES ENFANTS ET LES VÊTEMENTS LOIN DE
R
Mt Vernon E2 Pellet Insert
Conforms to ASTM Std E1509-12. Certified to ULC S628-93. Room Heating Pellet BurningType, (UM)
84-HUD FOR USE ONLY WITH PELLETIZED WOOD FUEL. Do not use any other type of fuel.
Input Rating: 52,500 Btu's/hr. Electrical Rating:115 VAC, 60 Hz, Start 2.9 Amps, Run 2.45 Amps. Route
power cord away from unit. Do not route cord under or in front of appliance. Do not obstruct the space
beneath the heater.
DANGER: Risk of electrical shock. Disconnect power supply before servicing. Replace glass only with 5mm
ceramic. To start, turn dial control to desired setting and set thermostat above room temperature, the stove
will light automatically. To shutdown, turn dial control to OFF or set thermostat below room temperature. For
further instruction refer to owner's manual. Keep viewing doors tightly closed during operation. Keep viewing
and ash removal doors tightly closed during operation.
Conforme à la norme ASTM E1509-12 Std. Certifié à la norme ULC S628-93. Room Heating Pellet Burning
Type, (UM) 84-HUD POUR USAGE AVEC LES BOULETTES DE BOIS. N'utiliser aucun autre genre de
combustible.
Puissance de Rendement: 52,500 Btu's/hr.
2.45 Amps, Éloignez le fil électrique de l'appareil. Ne pas faire passer le fil électrique au dessus ou en
dessous de l'appareil. Ne pas bloquer l'espace au dessous de
DANGER: Il y a risque de décharge électrique. Déconnectez le fil électrique de la prise de contact avant le
service. Remplacez la vitre seulement avec une vitre céramique de 5 mm disponible chez votre fournisseur.
Pour commencer, tournez la molette de réglage à la température désirée et réglez le thermostat au-dessus de
la température ambiante, le poêle s'allumera automatiquement. Pour éteindre, tournez la molette de réglage
sur OFF ou réglez le thermostat dessous de la température ambiante. Pour des instructions supplémentaires,
référez vous au manuel du propriétaire. Gardez la porte d'ouverture et la porte des cendres fermées
hermétiquement durant l'opération.
Top/Rear Vent / Des Conduits Du Haut/Arrières 3 in [76mm]
Top/Rear Vent / Des Conduits Du Haut/Arrières 2 in [51mm]
Top/Rear Vent / Des Conduits Du Haut/Arrières 3 in [76mm]
Top/Rear Vent / Des Conduits Du Haut/Arrières 6 in [152mm]
MASONRY OR ZERO CLEARANCE / DÉGAGEMENT DE LA MAÇONNERIE OU DÉGAGEMENT ZÉRO*
A Cast Side to Side Wall / Moulage Side à Wall Side
B Insert top to face trim / Insérez le dessus de la garniture de façade
C Insert side to face trim / Insérez le côté de la garniture de façade
D Hearth extension from door opening / Prolongement d'âtre depuis l'ouverture de la porte devant
E Hearth extension from side of door opening / Prolongement d'âtre depuis le côté de l'ouverture de la porte
Manufactured by:Fabriqué par
1445 North Highway, Colville, WA 99114
www.quadrafire.com
U.S. ENVIRONMENTAL PROTECTION AGENCY
Certified to comply with July 1990 particulate emission standards.
DO NOT REMOVE THIS LABEL / NE PAS ENLEVER L'ÉTIQUETTE
2014 2015 JAN FEB MAR APR MAY JUN JUL AUG SEP
Made in U.S.A. of US and imported parts.
Fabriqué aux États-Unis-d'Amérique par des pièces d'origine américaine et pièces importées.
FC7082-132M
SERIAL NO. / NUMÉRO DU
007059
Puissance Électrique: 115 VAC, 60 Hz, Début 2.9 Amps, Courir
l'appareil.
A C
B B
D
6 in [152 mm]
0 in [0 mm]
0 in [0 mm]
6 in [152 mm]
6 in [152 mm]
Install Manual
OCT NOV DEC
7082-133
Nº de série
Date de fab.
9 juin, 2017
