41I-ACC
A. Félicitations
Hearth & Home Technologies vous invite à profiter de sa
longue tradition d'excellence! En choisissant un appareil
Quadra-Fire, vous avez l'assurance de bénéficier d'un
produit de qualité, durable et performant.
Notre engagement en ce sens commence par l'étude
de marché que nous avons menée auprès de nombreux
clients en vue de mieux cerner leurs besoins et de mieux y
répondre. Notre équipe de recherche et de développement
utilise ensuite la technologie la plus avancée pour assurer
REMARQUE : Les dégagements ne peuvent être diminués
que si cela est autorisé par les autorités compétentes.

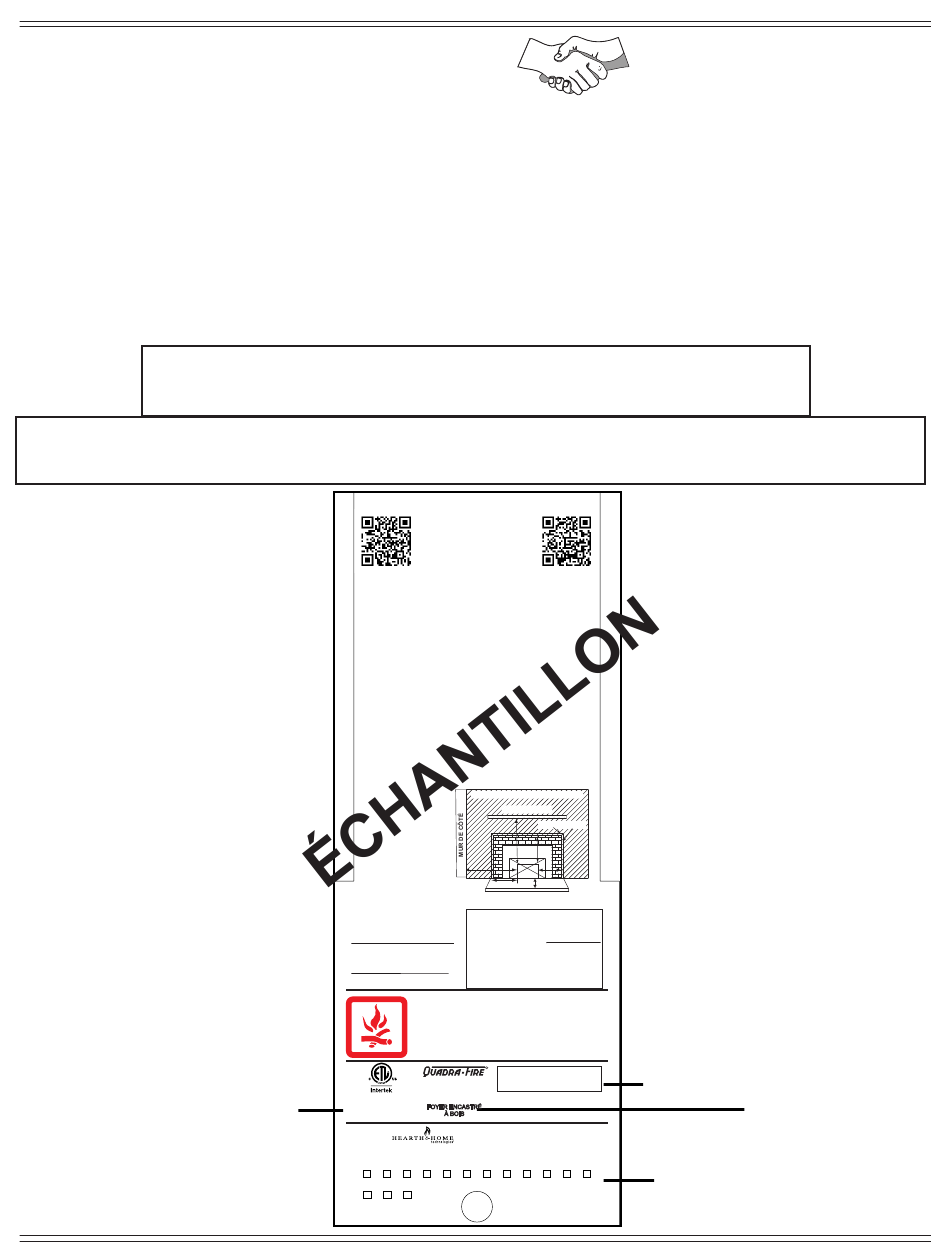

B. Exemple d'étiquette de numéro de série / de sécurité
EMPLACEMENT : EN-DESSOUS DU COLLECTEUR DE CENDRES SUR LA PLAQUE COULISSANTE
Numéro du test
du laboratoire et
du rapport
2
Félicitations
et bienvenue chez Quadra-Fire!
MANUEL D'INSTALLATION
CHAUFFAGE D'AMBIANCE HOMOLOGUÉ,
À COMBUSTIBLE SOLIDE.
« À n'utiliser qu'avec du
combustible de bois massif. »
Peut être également utilisé
dans une maison mobile.
PRÉVENTION DES INCENDIES DOMESTIQUES
Installer et utiliser le produit en se conformant aux instructions d'installation, de ventilation et
d'utilisation du fabricant.
COMMUNIQUEZ AVEC VOS RESPONSABLES EN BÂTIMENT OU DES INCENDIES DE VOTRE
SECTEUR AU SUJET DES RESTRICTIONS ET INSPECTION À L'INSTALLATION DE VOTRE RÉGION.
Reportez-vous aux instructions du fabricant et aux codes locaux pour connaître les précautions à
prendre lorsque la cheminée traverse un mur ou un plafond fabriqué en matière inflammable.
AVERTISSEMENT - Pour les maisons mobiles : Ne pas installer dans une chambre à coucher.
Une prise d'air extérieur doit être installée et ne doit pas être bloquée pendant que l'unité est utilisée.
La structure du sol et des parois de la maison mobile ne doit pas être affaiblie par l'installation du
foyer. Le foyer encastré doit être correctement mis à la terre par la charpente de la maison mobile. Un
doublage complet du système de cheminée avec un doublage homologué d'un diamètre de 152 mm
(6 po) est requis. Elle doit être équipée d'un chapeau pare-étincelles. La prise d'air extérieur est
installée de base sur le foyer encastré et doit être installée avant d'utiliser le foyer encastré.
Dans le cas d'un foyer encastré dans une cheminée de maçonnerie, installer uniquement dans un
foyer construit selon les codes nationaux ou locaux. Ne retirez pas de brique ou de mortier pour y
accommoder le foyer encastré. L'installation nécessite une longueur minimum de 1524 mm (5 pi) de
conduit de départ dans la cheminée existante, avec un joint avant étanche.
N'installer que sur un âtre incombustible. Approuvé pour l'installation et l'utilisation dans un foyer
préfabriqué sans dégagement respectant les spécifications minimales de la chambre à feu.
Composants requis à l'installation : assemblage d'une connexion positive ou de cheminée directe, ou
un doublage de conduit d'évacuation homologué.
Au Canada, un doublage de conduit S635 complet d'une longueur de 152 mm (6 po) est requis selon la
norme ULC S628-93.
AVERTISSEMENT - IInspectez et nettoyez fréquemment la ventilation. Sous certaines conditions
d'utilisation, l'accumulation de créosote peut se produire rapidement.
Ne connectez pas cette unité à un conduit de fumée utilisé par un autre appareil.
DANGER : Risque de décharge électrique. Déconnectez l'alimentation électrique avant tout entretien.
Éloignez le cordon d'alimentation de l'appareil. Ne placez PAS le cordon sous ou devant l'appareil.
Caractéristiques électriques :
115 V c.a., 1,4 A, 60 Hz. Ne pas utiliser
de grille ni surélever le feu. Établissez
le feu de bois directement sur l'âtre
(brique réfractaire). Ne surchauffez pas.
Si le chauffage ou le carneau devient
rouge, le feu est trop intense. Ne faire
fonctionner qu'avec les portes fermées.
N'ouvrez que pour ajouter du combustible
au feu. Ne remplacez les vitres
endommagées que par des vitres en
vitro céramique de 5 mm disponibles
auprès de votre distributeur.
Ce chauffage au bois nécessite des
inspections et des réparations
périodiques pour un fonctionnement
adéquat. Consultez le manuel du
propriétaire pour davantage
d'information. Ne pas utiliser ce
chauffage à bois selon les directives
du présent manuel contrevient aux
réglementations fédérales.
Protection du sol préfabriquée
sous le prolongement de l'âtre
Protection thermique et contre les braises
A Du mur de côté à la porte de chargement du combustible 559 mm (22 po)
Hauteur du plancher 0 à 44 mm (0 à 1-3/4 po)
B Du manteau de foyer jusqu'au-dessus de l'unité 584 mm (23 po)
sous la base du foyer encastré : 13 mm
C De la moulure supérieure jusqu'au-dessus de l'unité 533 mm (21 po)
(2 po) R=2,38
D De la moulure de côté à la porte de chargement du combustible
Protection contre les braises seulement
E Prolongement de l'âtre à partir de la vitre 406 mm (16 po)
Plus que 44 mm (1-3/4 po) sous la base du
F Prolongement de l'âtre à partir de la porte de chargement du combustible
foyer encastré :
ATTENTION :
PAS TOUCHER, TENIR ÉLOIGNÉ LES ENFANTS, LES
VÊTEMENTS ET LES MEUBLES. LE CONTACT PEUT PROVO-
QUER DES BRÛLURES DE LA PEAU. REPORTEZ-VOUS À LA
PLAQUE SIGNALÉTIQUE ET AUX INSTRUCTIONS.
Modèle :
4100I-ACC
4001508
FOYER ENCASTRÉ
EN CONFORMITÉ AVEC LA NORME UL 1482
À BOIS
CERTIFIÉ À LA NORME ULC S628
Fab. par :
1445 N. Highway, Colville, WA 99114
AGENCE DE PROTECTION DE L'ENVIRONNEMENT DES É.U. (EPA)
particules de 2015 à 4,3 g/h par la méthode 28 et 5 G de l'EPA. Non approuvé pour la vente après le 15 mai 2020.
JAN FÉV MAR AVR MAI JUIN JUIL AOÛT SEPT OCT NOV DÉC
NE PAS ENLEVER CETTE ÉTIQUETTE
2015 2016 2017
7045-909D
le fonctionnement optimum de nos poêles, foyers encastrés
et foyers. Notre savoir-faire reste cependant bien ancré
dans la tradition artisanale.
méticuleusement; les surfaces sont dorées et nickelées à
la main pour un plaisir esthétique de longue durée. Notre
promesse de qualité est garantie par notre contrôle de qualité.
Nous vous souhaitons à vous et à votre famille de profiter
pendant de nombreuses années de la chaleur et du confort
de l'âtre de votre appareil. Nous vous remercions d'avoir
choisi un produit Quadra-Fire.
MANUEL DU PROPRIÉTAIRE
Profondeur maximale du manteau – 305 mm (12 po)
Manteau de foyer
B
Moulure ou garniture
C
Foyer
A
encastré
D
Porte du
combustible
E
F
Prolongement de l'âtre
Dégagements minimums par rapport aux matériaux
inflammables, à la maçonnerie, à circulation de
flux de chaleur et préfabriqué
Se référer aux dégagements sur l'autre étiquette pour le Canada
ÉTATS-UNIS SEULEMENT
279 mm (11 po)
203 mm (8 po)
CHAUD PENDANT LE
FONCTIONNEMENT, NE
R
Nº de série
Numéro de série
007027
www.quadrafire.com
- Certifié pour respecter les normes d'émission de
Fabriqué aux États-Unis de
pièces américaines et importées
7045-179C
Chaque unité est fabriquée
Modèle
Date de fabrication
25 février 2016
