Installation de l'appareil
A. Installation de l'ensemble de prise d'air extérieur
Une source d'air (oxygène) est nécessaire à la combustion.
L'air de combustion consommé par le feu doit être remplacé. Il
est remplacé par l'air frais qui s'infiltre à travers les fenêtres et
les portes. Dans les maisons équipées de portes et de fenêtres
étanches, une prise d'air extérieur est nécessaire. Un ensemble de
prise d'air extérieur en option est disponible.
L'ensemble optionnel OAK-ACC comprend :
l'extrémité, (2) ligatures et des attaches.
Éléments nécessaires à l'installation (non fournis)
• Tuyau flexible en aluminium de 102 mm (4 po). Si vous utilisez
un autre matériau, il doit être durable, incombustible et résistant
à une température de 177 °C (350 °F). Coupez le tuyau à la
longueur requise pour votre installation.
• Tournevis à tête cruciforme
• Silicone pour joints
• Mèches et scies pour percer des trous dans le mur ou le sol
de votre maison.
I
nstructions d'installation
1.
Déballez toutes les pièces.
Installation au sol et à l'arrière : Percez un trou de 102 mm
2.
(4 po) dans le mur extérieur ou dans le sol pour le tuyau d'entrée
de l'air extérieur. Utilisez un tuyau en aluminium flexible ou rigide
de 102 mm (4 po) pour la connexion directe de l'appareil à la
prise d'air extérieur. Utilisez le chapeau de l'extrémité fourni,
incluant une grille anti-rongeurs. Utilisez de la silicone pour créer
un joint étanche entre le mur (ou le sol) et le tuyau et empêcher
l'infiltration d'humidité.

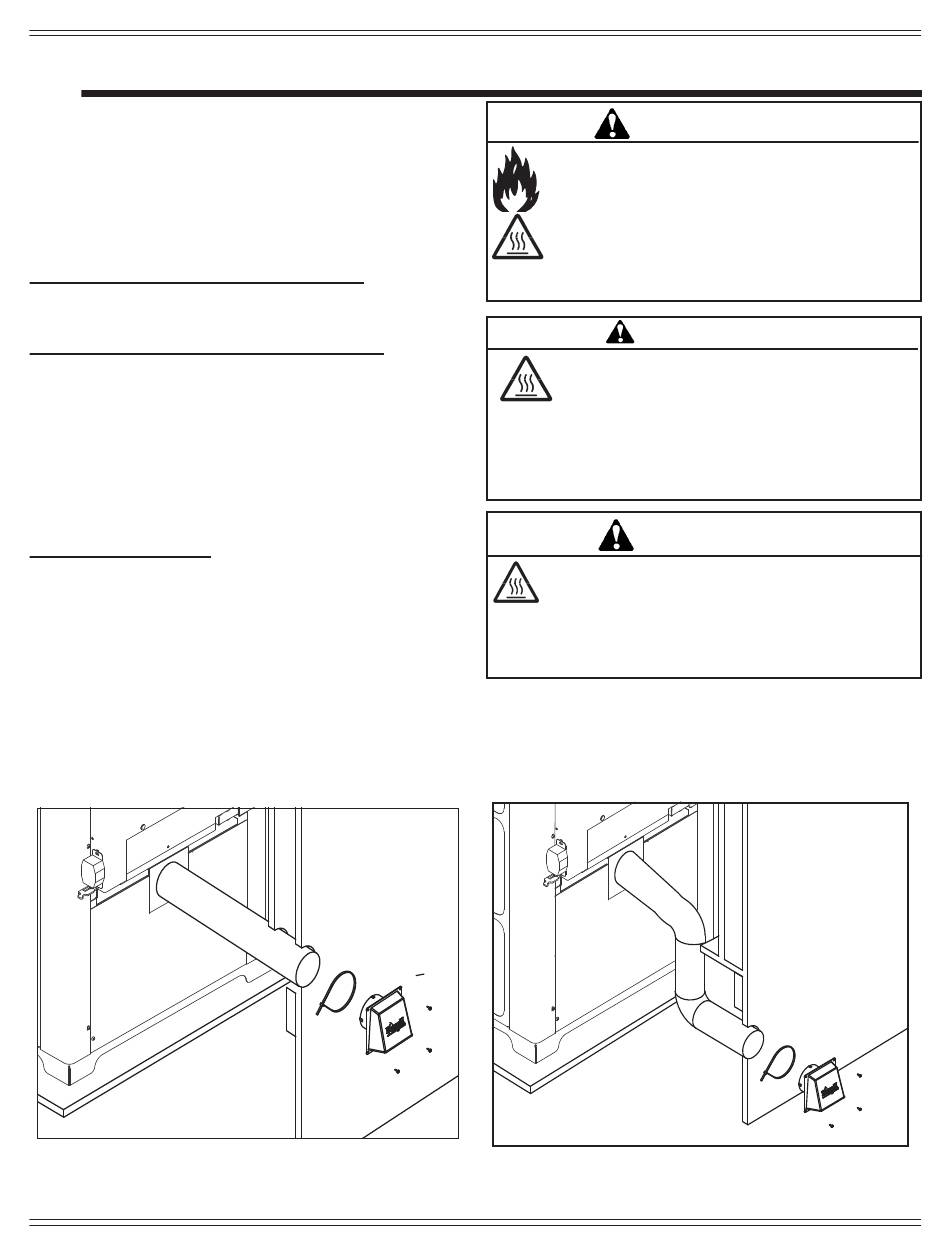

Figure 15.1 - Installation arrière
09 mai, 2017
un chapeau de
• Des feuilles • De la neige ou de la glace • Autres débris
Si elle est obstruée, le débit d'air de combustion risque d'être insuffisant.
Une propagation de fumée dans la maison peut déclencher les alarmes
ou gêner les personnes sensibles.
Danger d'asphyxie.
La longueur du tuyau connecté à la prise d'air extérieur ne
doit PAS dépasser la hauteur verticale du conduit de fumée.
• Sinon, le feu ne brûlera pas correctement.
• La fumée se propage dans la pièce quand la porte est ouverte,
en raison du manque d'air.
Figure 15.2 - Installation au sol
FC7033-347G
AVERTISSEMENT
Risque d'incendie. Danger d'asphyxie.
Ne lassez pas entrer l'air de combustion extérieur par :
•
D'une cavité du mur, du sol ou du plafond.
•
D'un espace fermé, par exemple dans un grenier ou garage.
•
Près de conduits d'évacuation ou de cheminées.
Cela risque de provoquer de la fumée ou des odeurs.
AVERTISSEMENT
Danger d'asphyxie.
L'entrée d'air extérieur doit être située de façon à ce qu'elle
ne puisse pas être bouchée par :
AVERTISSEMENT
Discovery II
ÉTATS-UNIS
15
