Installation des composants d'évacuation
B.
Après avoir déterminé l'ensemble de colliers de démar-
rage utilisés (dessus ou arrière) suivez les instructions
d'évacuation appropriées.
Évacuation par l'évent arrière
Retirez le chapeau d'étanchéité arrière installés des col-
liers de démarrage arrière en coupant la sangle à chaque
extrémité (voir la figure 18). Suivez les tableaux de la
configuration de l'évent en conséquence.
Retirez l'isolant du conduit de fumée de cinq pouces ARRI-
ÈRE, retirez l'écran thermique de l'extérieur du foyer.
ADVERTISSEMENT: L'ÉCRAN THERMIQUE
!
SUPÉRIEUR (À L'INTÉRIEUR DU FOYER)
DOIT RESTER FIXÉ EN PLACE SI LE SYS-
TÈME D'ÉVACUATION EST INSTALLÉ AUX
COLLIERS DE DÉMARRAGE ARRIÈRE. VOIR
LA FIGURE 18.
Évacuation vers l'extérieur de l'évent supérieur
Retirez les deux vis du chapeau d'étanchéité du collier
de l'évent supérieur et retirez le chapeau d'étanchéité du
collier de l'évent supérieur et les deux sections d'isolant
à l'intérieur des deux colliers de démarrage supérieurs
(voir la figure 18).
Retirez l'écran thermique de l'intérieur du conduit de fumée de
cinq pouces (127 mm) SUPÉRIEUR de l'extérieur du foyer.
Vous devez retirer le verre à nouveau pour placer les
bûches lorsque l'appareil est finalement installé en place
et fini. Réinstallez la porte de verre. Fixez le système
d'évacuation sur les colliers de démarrage supérieurs.
ADVERTISSEMENT : LE CAPUCHON D'ÉTANCHÉITÉ
!
DU COLLIER DE L'ÉVENT ARRIÈRE DOIT RESTER
FIXÉ AUX COLLIERS D'ÉVENT ARRIÈRE SI LE
SYSTÈME D'ÉVACUATION EST FIXÉ AUX COL-
LIERS DE DÉMARRAGE SUPÉRIEURS.VOIR LA
FIGURE 18.
ADVERTISSEMENT: SI VOUS NE RETIREZ PAS
!
L'ISOLANT DANS LE JEU DE COLLIERS QUE
VOUS UTILIEZ, CELA POURRAIT PROVOQUER
UN INCENDIE.
ADVERTISSEMENT:VOUS DEVEZ LAISSER
!
L'ISOLANT EN PLACE DANS LE JEU DE COL-
LIERS QUE VOUS N'UTILISEZ PAS.
Si votre composant d'évent est de plus de 10 pieds, vous
pourriez choisir d'installer le déflecteur vertical pour amé-
liorer l'apparence de la flamme. Le déflecteur vertical se
trouve dans le sac contenant le manuel d'instructions.
Centrez le déflecteur vertical sur le conduit de fumée de
cinq pouces utilisé, et avec les vis auto taraudeuses fixez
le déflecteur à l'intérieur du foyer.
Évacuation à l'arrière
ÉCRAN
THERMIQUE
JETEZ
L'ISOLANT et
L'ÉCRAN THERMIQUE
Coupez la sangle du chapeau de
raccordement et retirez le maté-
riau du joint d'étanchéité blanc.

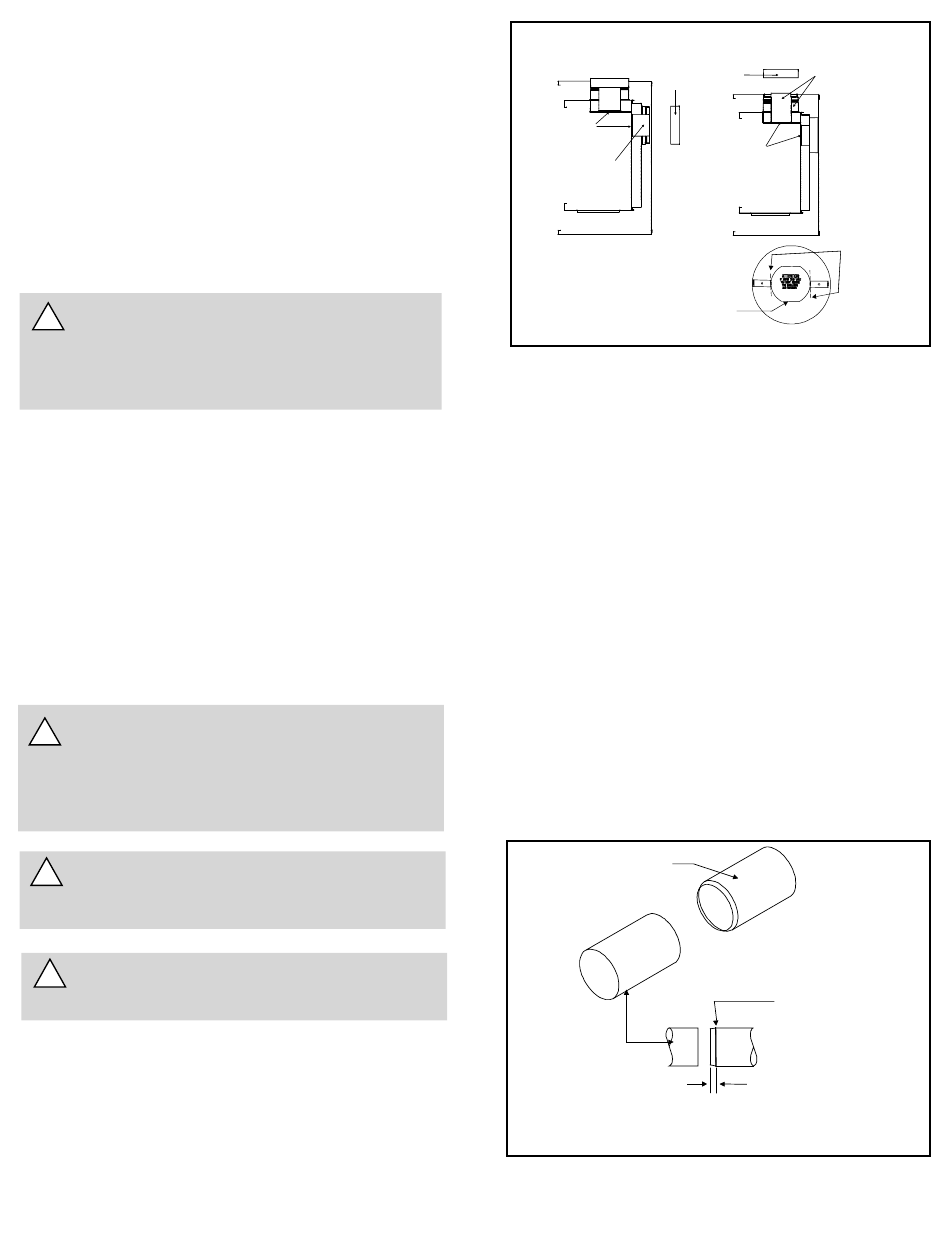

Figure 18.
Fixez le premier composant d'évacuation aux
1.
colliers de démarrage
Pour fixer le premier composant d'évent aux colliers de
démarrage du foyer :
• Appliquez une perle de 3/8 po (9,5 mm) de ciment de
poêle autour du collier de démarrage de l'évent intérieur
du foyer.
• Assurez-vous que le joint d'étanchéité de fibre de verre
fourni avec le foyer soit entre le premier composant
d'évacuation de 8 5/8 po (219 mm) et l'enveloppage ex-
térieur du foyer.
• Verrouillez les composants d'évent en place en glissant
les sections de conduits concentriques avec quatre (4)
perles intérieures réparties uniformément sur le collier du
foyer ou sur l'extrémité du composant déjà installée avec
quatre (4) sections enfoncées réparties uniformément.
• Lorsque les perles internes de chaque conduit extérieur
s'alignent, tournez la section de conduit dans le sens
des aiguilles d'une montre d'environ un quart de tour
(1/4). Le conduit d'évacuation est maintenant verrouillé
ensemble.
• Le premier coude de 90° installé dans le système
d'évacuation d'un foyer à évacuation arrière DOIT ÊTRE
dans une position verticale.
COLLIER
DE DÉMARRAGE
PREMIER
COMPOSANT
D'ÉVENT
Figure 19. Fixez le premier composant d'évacuation
aux colliers de démarrage.
19
Évacuation sur le dessus
ISOLANT, JETEZ
CHAPEAU DE
LES DEUX PIÈCES
RACCORDEMENT
et L'ÉCRAN THERMIQUE
ÉCRAN
THERMIQUE
3/8 po
(9,5mm)
PERLE DE
PRODUIT
D'ÉTANCHÉITÉ
1 POUNCE
(25,4mm)
COUPEZ
ICI
