Pour les terminateurs verticaux - Pour trouver l'évent et
installer les sections d'évent :
• Trouvez et marquez le point central de l'évent sous le
toit et enfoncez un clou par ce point.
• Tracez le contour du trou du tour autour du clou du point
central.
• La taille des dimensions d'encadrement du trou du toit
dépend de la pente du toit. Il DOIT Y AVOIR un dégage-
ment de 1 pouce (25,4 mm) du conduit d'évent vertical
aux matériaux combustibles.
• Marquez le trou du toit en conséquence.
• Couvrez l'ouverture des conduits d'évents installés.
• Découpez et encadrez le trou du toit.
• Utilisez le bois d'œuvre d'encadrement de la même taille
que les chevrons du toit et installez bien l'encadrement.
Le chaperon ancré à l'encadrement doit pouvoir résister
aux grands vents.
• Continuez à installez les sections d'évent concentriques
par le trou du toit et en dépassant la ligne du toit jusqu'à
ce que vous atteigniez la distance appropriée au-dessus
du toit.
ADVERTISSEMENT: LES PRINCIPAUX CODES
!
DE CONSTRUCTION AMÉRICAINS SPÉCI-
FIENT LA HAUTEUR MINIMALE DE CHEMI-
NÉE ET/OU D'ÉVENT AU-DESSUS DU DES-
SUS DU TOIT. CES HAUTEURS MINIMALES
SONT NÉCESSAIRES POUR LA SÉCURITÉ.
CONSULTEZ LE DIAGRAMME SUIVANT POUR
LES HAUTEURS MINIMALES, SI LE CHAPEAU
DE RACCORDEMENT EST À AU MOINS DEUX
(2) PIEDS D'UN MUR VERTICAL ET 2 PIEDS
SOUS UN SURPLOMB HORIZONTAL.
NOTE : Ceci porte aussi sur les systèmes d'évacuation
verticaux installés à l'extérieur de l'édifice.
Pour sceller le trou du toit et pour détourner la pluie et la
neige du système d'évacuation :
• Fixez un chaperon au toit avec des clous et utilisez un
mastic qui ne durcit pas autour des bords de la base du
chaperon où il rencontre le toit.
• Fixez un collier de fond sur le joint du chaperon pour
former un joint étanche. Placez le mastic qui ne durcit
pas autour du joint, entre le collier de fond et le conduit
vertical.
• Glissez le chapeau de raccordement sur l'extrémité du
conduit d'évent et tournez le conduit dans le sens des
aiguilles de 1/4 de tour.
2 PI
MIN.
CHAPEAU DE
RACCORDEMENT
Inclinaison de toit
plat à 6/12
6/12 à 7/12
plus de 7/12 à 8/12
plus de 8/12 à 9/12
plus de 9/12 à 10/12
plus de 10/12 à 11/12
plus de 11/12 à 12/12
plus de 12/12 à 14/12
plus de 14/12 à 16/12
plus de 16/12 à 18/12
plus de 18/12 à 20/12
plus de 20/12 à 21/12

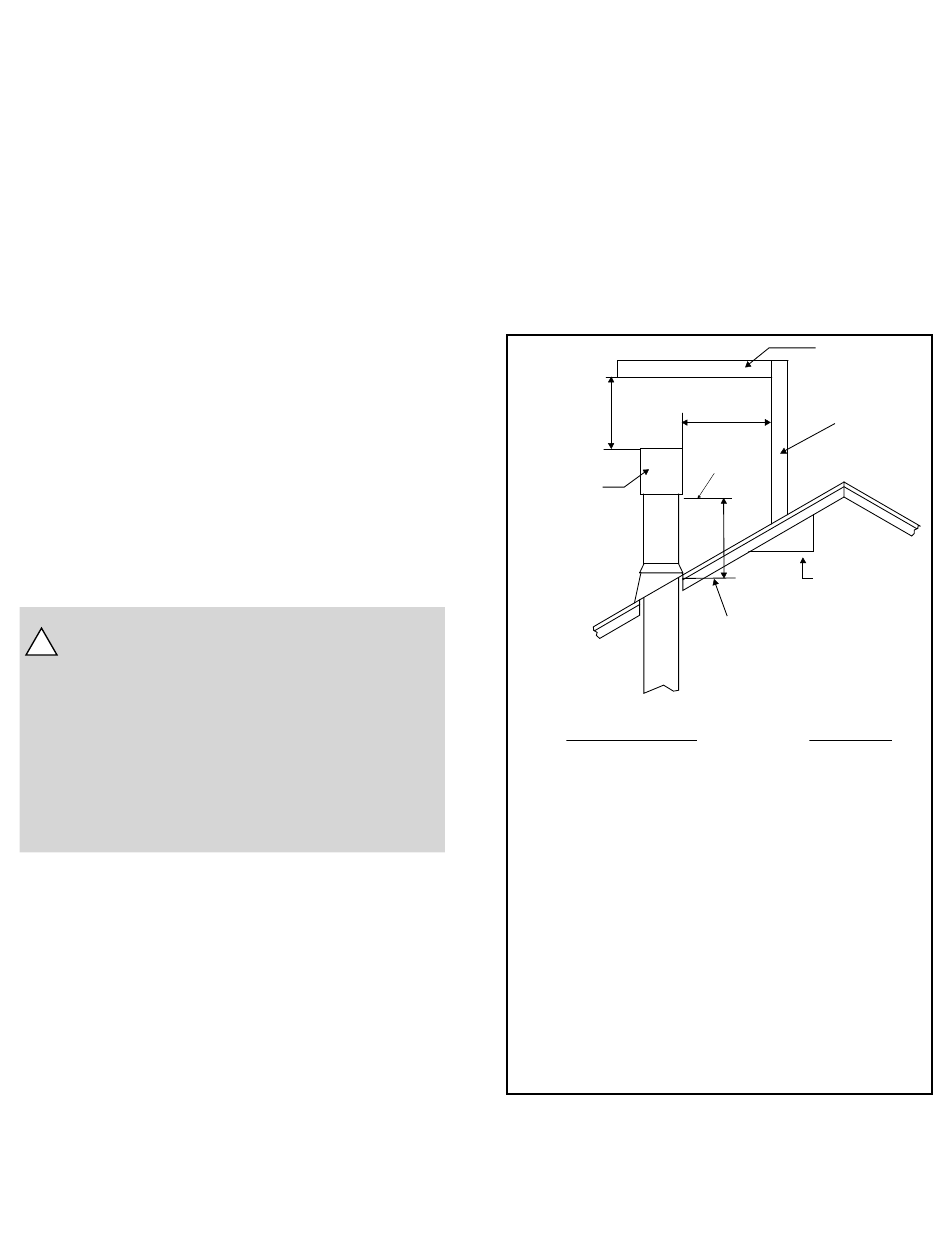

Figure 32. H (min.) - Hauteur minimum du toit à
l'ouverture de décharge la plus basse
25
SURPLOMB
HORIZONTAL
2 PI MIN.
MUR
VERTICAL
OUVERTURE DE
DÉCHARGE LA
PLUS BASSE
X
12 po
INCLINAISON DE
TOIT EST X/12 po
H (MIN.) - HAUTEUR MINIMUM DU TOIT
À L'OUVERTURE DE
DÉCHARGE LA PLUS BASSE
H (min.) pi.
1,0
1,25
1,5
2,0
2,5
3,25
4,0
5,0
6,0
7,0
7,5
8,0
