3. Installez les fixations de support
Pour les acheminements horizontaux - Le système
d'évents doit être supporté à tous les cinq (5) pieds
d'acheminement horizontal par un support de conduit
horizontal.
Pour installer ces fixations aux acheminements horizontaux :
• Placez les supports de conduit autour du conduit
d'évent.
• Clouez les supports de conduit aux montants
d'encadrement.
Pour les acheminements verticaux - Le système
d'évents doit être supporté tous les huit (8) pieds (2,4 m)
au-dessus de la sortie du conduit de fumée du foyer par
des fixations murales.
Pour installer les fixations de support pour les achemine-
ments verticaux:
• Installez les fixations murales au conduit d'évent et fixez
la fixation murale au montant d'encadrement avec des
clous ou des vis.
FIXATION MURALE
8 PI
(2,4m)

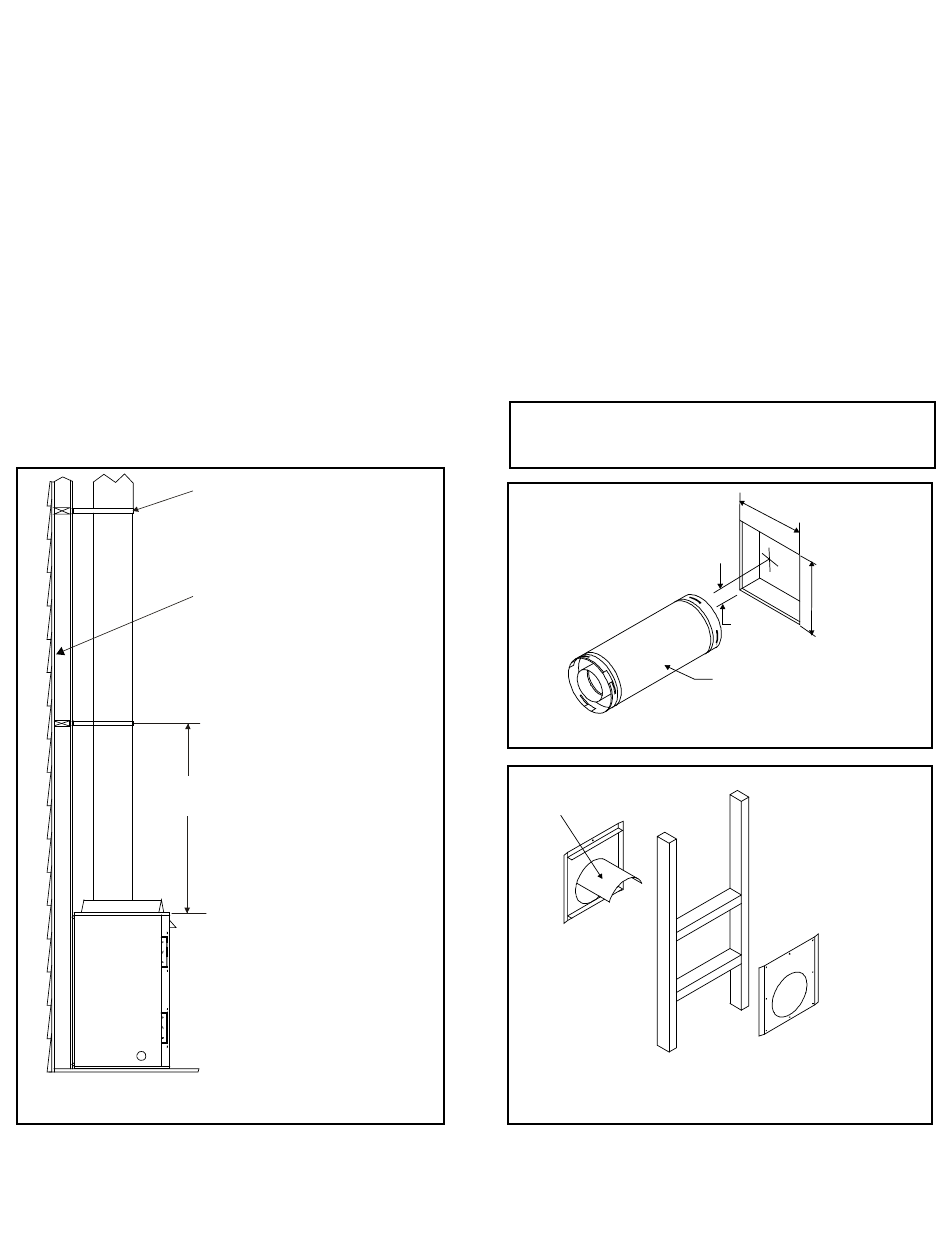

Figure 24. Installation des fixations de support
MONTANT MURAL
Installez les coupe-feu
4.
Pour les acheminements horizontaux - Les coupe-feu sont EX-
IGÉS des deux côtés d'un mur combustible où l'évent passe.
NOTE : Le modèle DVK-01TRD n'a pas besoin de coupe-
feu extérieur sur un mur combustible extérieur.
Pour installer les coupe-feu pour les acheminements hori-
zontaux qui passent par les murs intérieur ou extérieur :
• Découpez un trou de 12 pouces par12 pouces (305 mm
X 305 mm) à travers le mur.
NOTE : Le centre du trou est de un (1) pouce (25,4 mm)
au-dessus du centre du conduit d'évent horizontal.
• Placez les coupe-feu des deux côtés du trou déjà dé-
coupé et fixer les coupe-feu avec des clous ou des vis.
• Les écrans thermiques des coupe-feu DOIVENT ÊTRE
placés vers le dessus du trou.
• Continuez l'acheminement d'évent à travers les coupe-feu.
NOTE: Il ne doit y avoir AUCUN ISOLANT ou d'autres
combustibles à l'intérieur de l'ouverture encadrée du
coupe-feu.
Figure 25. Trou et conduit d'évent (12 po x 12 po)
ÉCRAN THERMIQUE
COUPE-FEU
INTÉRIEUR
Figure 26. Écran thermique, coupe-feu intérieur
et extérieur
21
12 po
(305mm)
12 po
(305mm)
1 po
(25,4 mm)
CONDUIT D'ÉVENT
TAILLEZ L'ÉCRAN THERMIQUE
S'IL EST TROP LONG,
AJOUTEZ DE L'ÉCRAN
S'IL EST TROP COURT.
COUPE-FEU
EXTÉRIEUR
