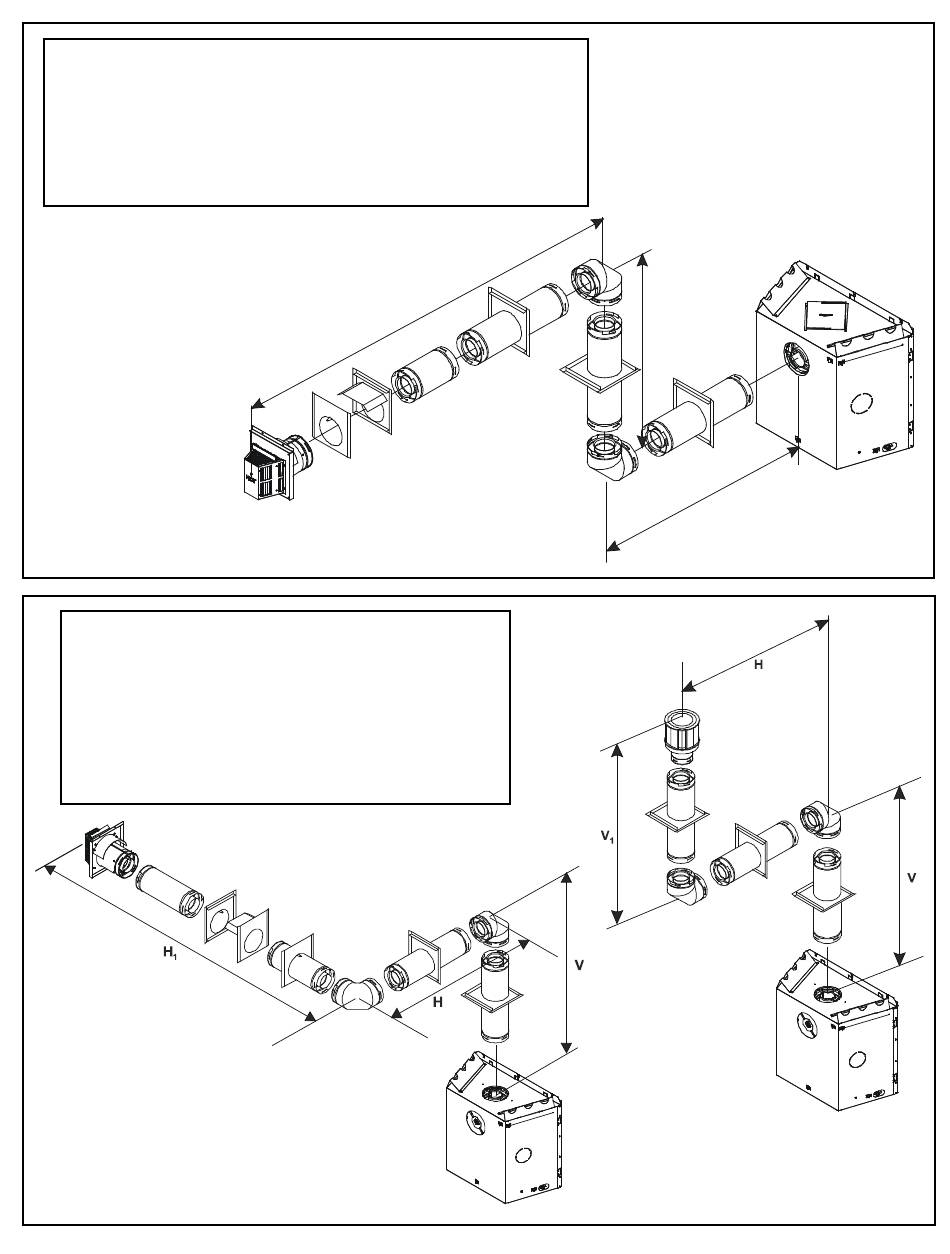

ÉVACUATION AVEC DEUX COUDES DE 90°
V
1 pi MIN. (305 mm)
2 pi MIN. (610 mm)
3 pi MIN. (914 mm)
4 pi MIN. (1,22 m)
V+H+H
= 40 pi MAX. (12,4 m) H = 8 pi MAX. (2,48 m)
1
NOTE : Il DOIT y avoir une réduction
de 25 % en tout de la H lorsque vous
utilisez un évent flexible, sauf en
utilisant l'installation simple vers le haut
et l'extérieur (voir la figure 6).
Figure 13. Évacuation avec deux coudes de 90°
ÉVACUATION AVEC DEUX COUDES DE 90°
V
1 pi MIN. (305mm)
2 pi MIN. (610mm)
3 pi MIN. (914mm)
4 pi MIN. (1,22m)
V+H+H
= 40 pi MAX.(12,4m)
1
V+V
+H = 40 pi MAX.(12,4m)
1
NOTE : Il DOIT y avoir une réduction
de 25 % en tout de la H lorsque vous
utilisez un évent flexible, sauf en
utilisant l'installation simple vers le
haut et l'extérieur (voir la figure 6).
Figure 14. Évacuation avec deux coudes de 90°
H
2 pi MAX. (610 mm)
5 pi MAX. (1,52m)
4 pi MAX. (1,22 m)
10 pi MAX. (3,1m)
6 pi MAX. (1,86 m)
15 pi MAX. (4,65m)
8 pi MAX. (2,48 m)
20 pi MAX. (6,2m)
H+H
H
1
H + H
1
5 pi MAX. (1,52m)
10 pi MAX. (3,1m)
15 pi MAX. (4,65m)
20 pi MAX. (6,2m)
H+H
= 20 pi MAX. (6,2m)
1
H + H
1
= 20 pi MAX. (6,2m)
1
16
V
H
