5. Puesta en servicio, funcionamiento

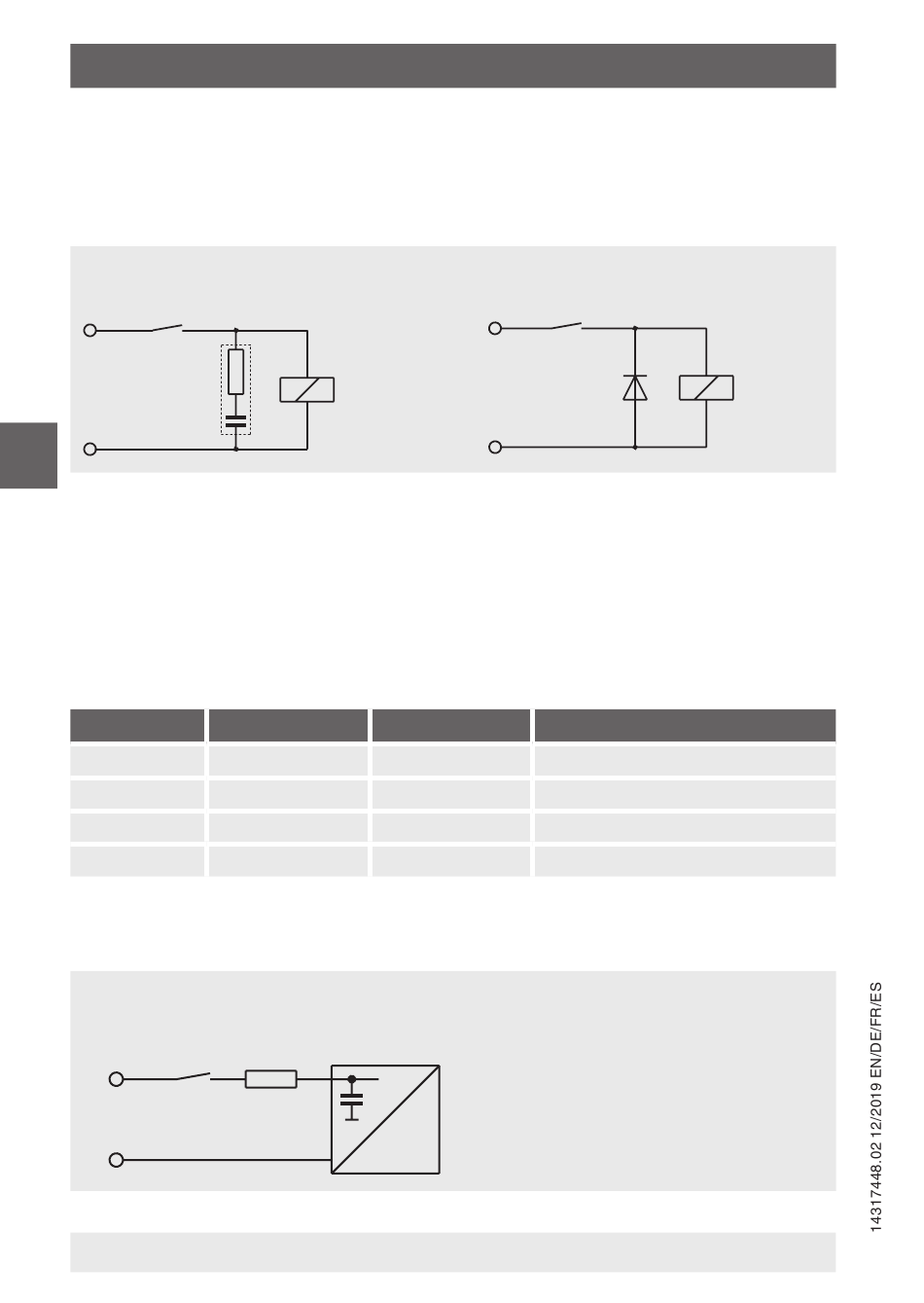

Conexión con carga inductiva
En caso de carga inductiva, los interruptores de flotador deben
protegerse mediante conexión con un circuito RC o con un diodo de
marcha libre.
Corriente alterna
S1
AC 24 ... 230 V
ES
Circuitos RC para circuito protector
Los circuitos RC deben aplicarse en función de la tensión de trabajo
según la tabla de más abajo. Otros circuitos no indicados producen una
destrucción del interruptor Reed.
Circuitos RC para contactos Reed de 10 VA
Tensión
AC 24 V
AC 48 V
AC 115 V
AC 230 V
Conexión con carga capacitiva
Limitación de corriente alterna
p. ej. para relé temporizador electrónico
S1
+
AC 230 V
–
68
Elemento
R
RC véase
tabla
C
Resistencia Capacidad
100 Ω 0,33 μF
220 Ω 0,33 μF
470 Ω 0,33 μF
1.500 Ω 0,33 μF
R
S
C
Relés
Manual de instrucciones WIKA modelos RLS-7000, RLS-8000
Corriente continua
+
DC 24 ... 230 V
–
Modelo de elemento RC
A 3/24
A 3/48
A 3/115
A 3/230
R = 220 Ω (para AC 230 V)
S
C₁ = capacidad interna
1
S1
Diodo
de rueda
libre, p.ej.
1N4007
