5. Inbetriebnahme, Betrieb

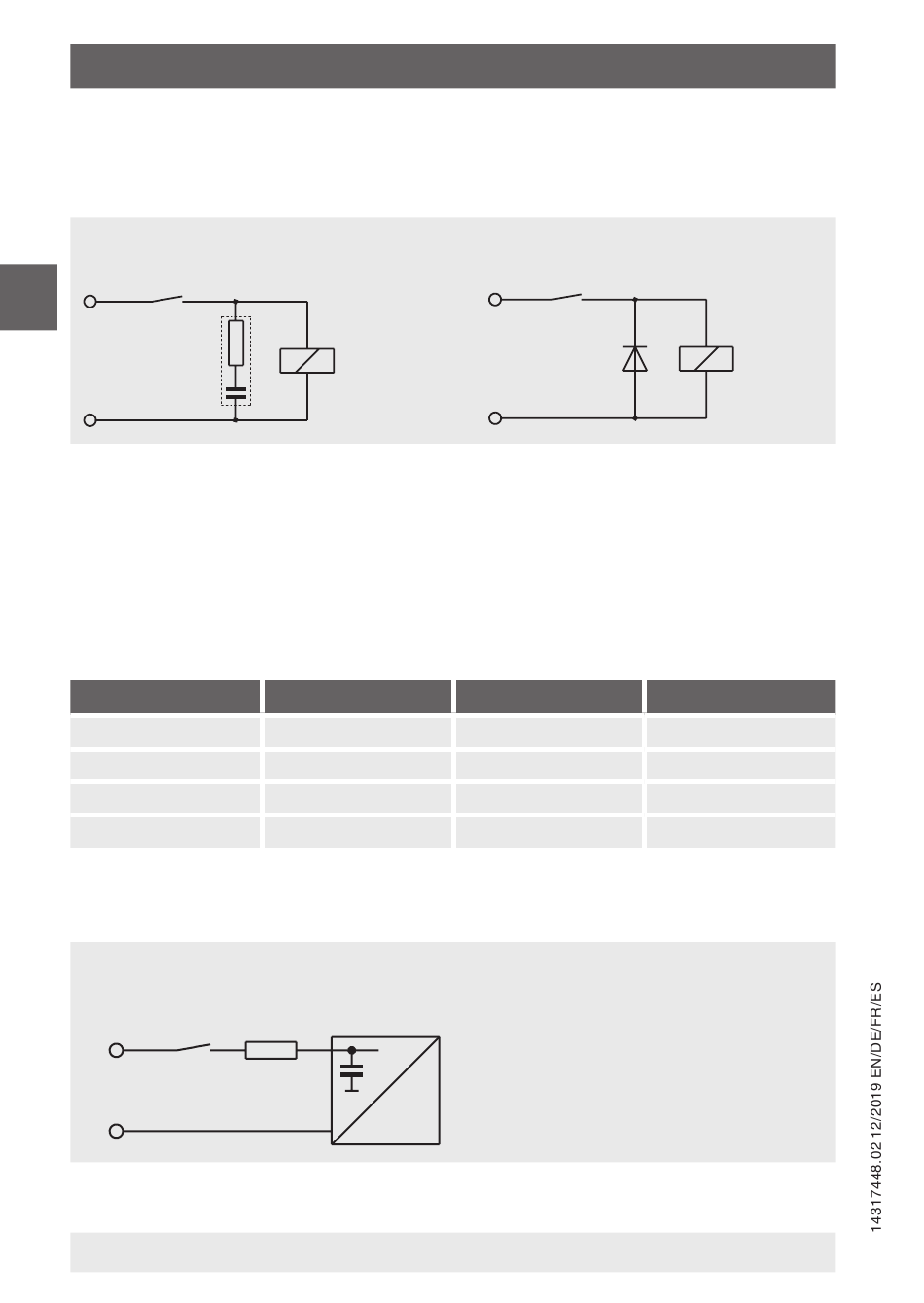

Anschluss bei induktiver Last
Bei induktiver Belastung sind die Schwimmerschalter durch Beschaltung
mit einem RC-Glied oder einer Freilaufdiode zu schützen.
Wechselspannung
S1
DE
AC 24 ... 230 V
RC-Glieder zur Schutzbeschaltung
RC-Glieder, je nach Betriebsspannung, ausschließlich entsprechend
untenstehender Tabelle verwenden. Andere als die hier aufgeführten
RC-Glieder führen zur Zerstörung des Reed-Schalters.
RC-Glieder für Reed-Kontakte 10 VA
Spannung
AC 24 V
AC 48 V
AC 115 V
AC 230 V
Anschluss bei kapazitiver Last
Strombegrenzung Wechselspannung
z. B. für elektronisches Zeitrelais
S1
+
AC 230 V
–
32
RC-Glied
R
siehe
Tabelle
C
Widerstand
100 Ω
220 Ω
470 Ω
1.500 Ω
R
S
C
Relais
WIKA Betriebsanleitung Typen RLS-7000, RLS-8000
Gleichspannung
+
DC 24 ... 230 V
–
Kapazität
0,33 μF
0,33 μF
0,33 μF
0,33 μF
R = 220 Ω (für AC 230 V)
S
C₁ = innere Kapazität
1
S1
RC-Glied-Typ
A 3/24
A 3/48
A 3/115
A 3/230
Freilauf-
diode, z. B.
1N4007
