Membranpumpe N820.18 EX / N840.18 EX
9 Gasballast-
ventil
10 Verschal-
tungs-
rohr
11 Schlauch-
anschlüsse
Original-Betriebsanleitung, KNF 317428-317425 05/21
O-Ringe wechseln
9

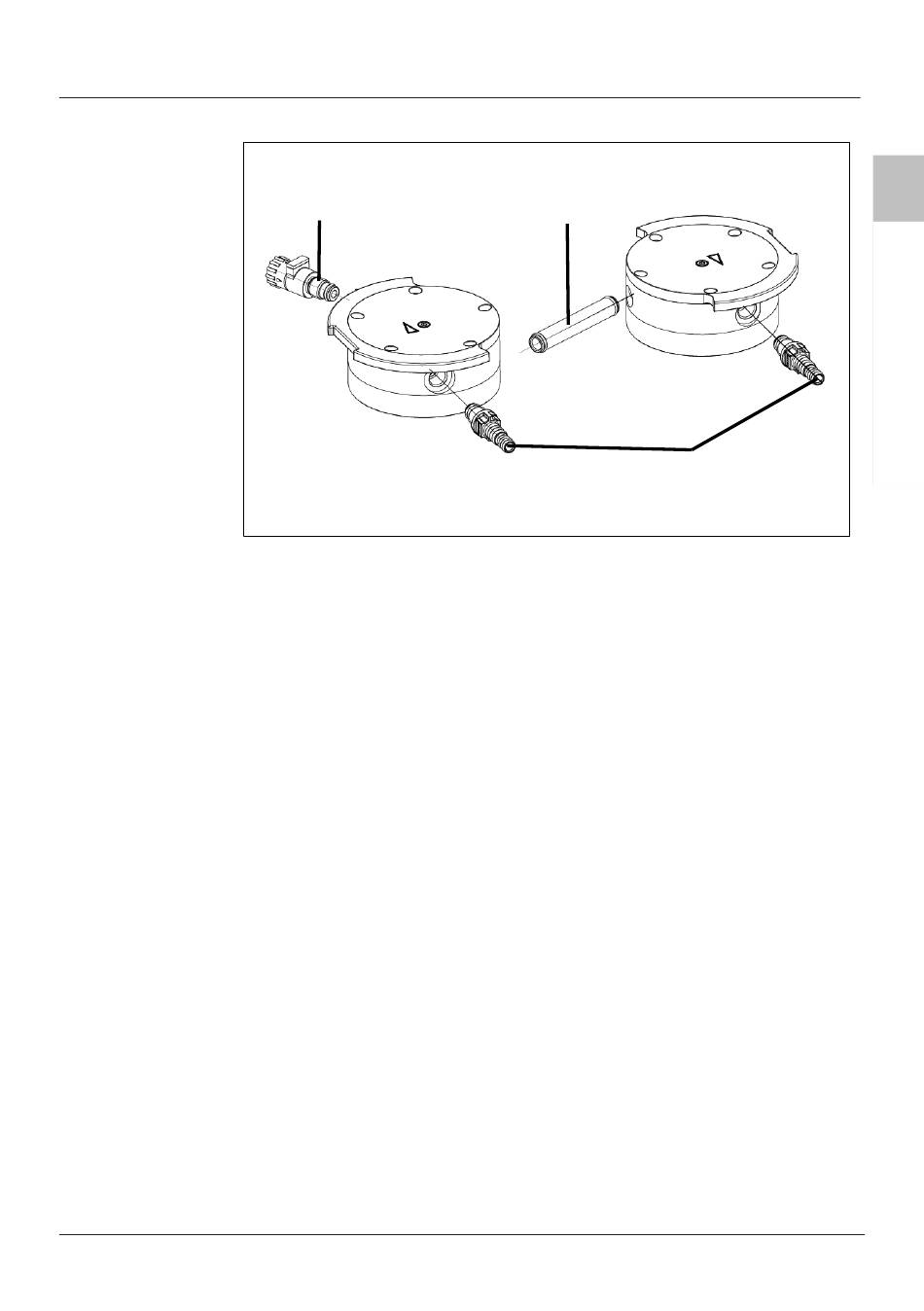

Abb.10: O-Ringe wechseln
1. Ziehen Sie die beiden Pumpenköpfe auseinander.
2. Ziehen Sie das Verschaltungsrohr (10/Abb. 10) aus dem
Kopfdeckel (3) heraus.
3. Tauschen Sie die beiden O-Ringe am Verschaltungsrohr
(10/Abb. 10) aus.
4. Lösen Sie jeweils die innenliegende Kopfschraube (1) an
beiden Pumpenköpfen.
5. Nehmen Sie die beiden Druckplatten (2) zusammen mit
den beiden innenliegenden Kopfschrauben (1) ab.
6. Schrauben Sie den Gasballast (9/Abb. 10) aus dem Kopf-
deckel (3) heraus.
7. Tauschen Sie den O-Ring am Gasballast (9/Abb. 10) aus.
8. Schrauben Sie den Gasballast (9/Abb. 10) bis zum An-
schlag in den entsprechenden Kopfdeckel (3) ein. Drehen
Sie ihn anschließend wieder zurück bis die Fläche nach
oben orientiert ausgerichtet ist.
9. Schrauben Sie die Schlauchanschlüsse (11/Abb. 10) mit
dem mitgelieferten Werkzeug aus dem Kopfdeckel (3) her-
aus.
10. Tauschen Sie die O-Ringe an den Schlauchanschlüssen
(11/Abb. 10) aus.
