Estructura y funcionamiento
1 Válvula de es-
cape
2 Válvula de
admisión
3 Cámara de
trasiego
4 Membrana
5 Excéntrica
6 Biela
26
Bombas de laboratorio químicamente resistentes N820.18 EX /
Funcionamiento de la bomba de membrana
3
4
5
6

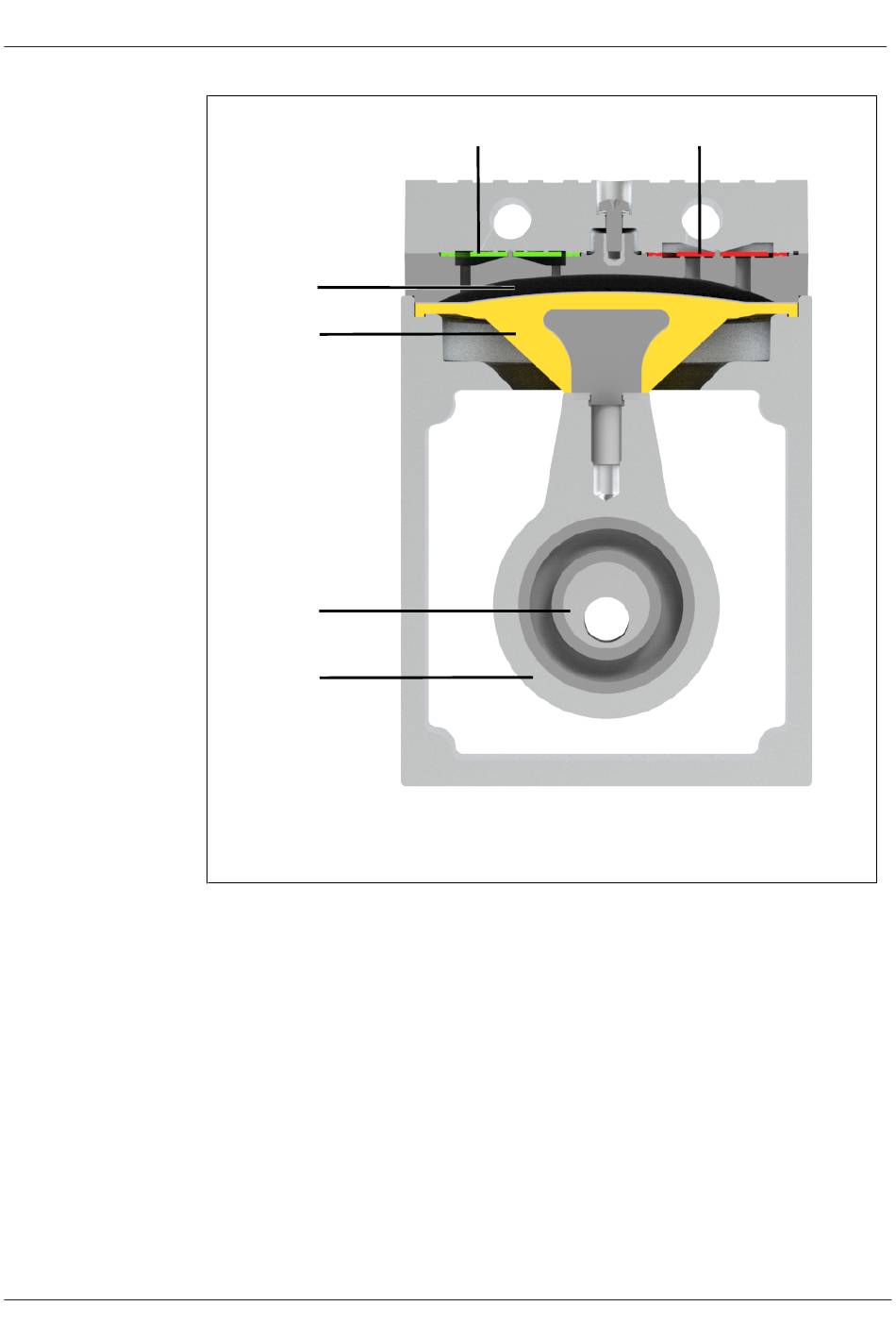

Fig.3: Funcionamiento de la bomba de membrana
Las bombas de membrana sirven para bombear, comprimir
(según el modelo) y evacuar gases y vapores.
La excéntrica (5) y la biela (6) mueven la membrana elástica
(4) hacia arriba y hacia abajo. Cuando baja, aspira el gas que
se va a bombear a través de la válvula de admisión (2). Al su-
bir, la membrana presiona la sustancia a través de la válvula
de escape (1) y la expulsa por el cabezal de la bomba. La cá-
mara de trasiego (3) está separada del accionamiento de la
bomba mediante la membrana.
Traducción del manual de instrucciones original, KNF 317428-317425 05/21
2
N840.18 EX
1
