Pompe da laboratorio resistenti all'attacco chemico N820.18 EX /
N840.18 EX
1 Vite
2 Piastra di
spinta
3 Coperchio te-
sta
4 Piastre porta-
valvola/
guarnizioni
5 Spina di regi-
stro
6 Piastra inter-
media
7 Membrana
8 Spessori di
rasamento
Traduzione del manuale d'istruzioni originale, KNF 317428-317425 05/21
4. Allentare le viti con testa esterne (4/Fig. 8).
Le due viti con testa interne (1/Fig. 9) resteranno per il
momento ancora serrate.
Smontaggio della testa pompa
1
2
3
4
5
6
7
8

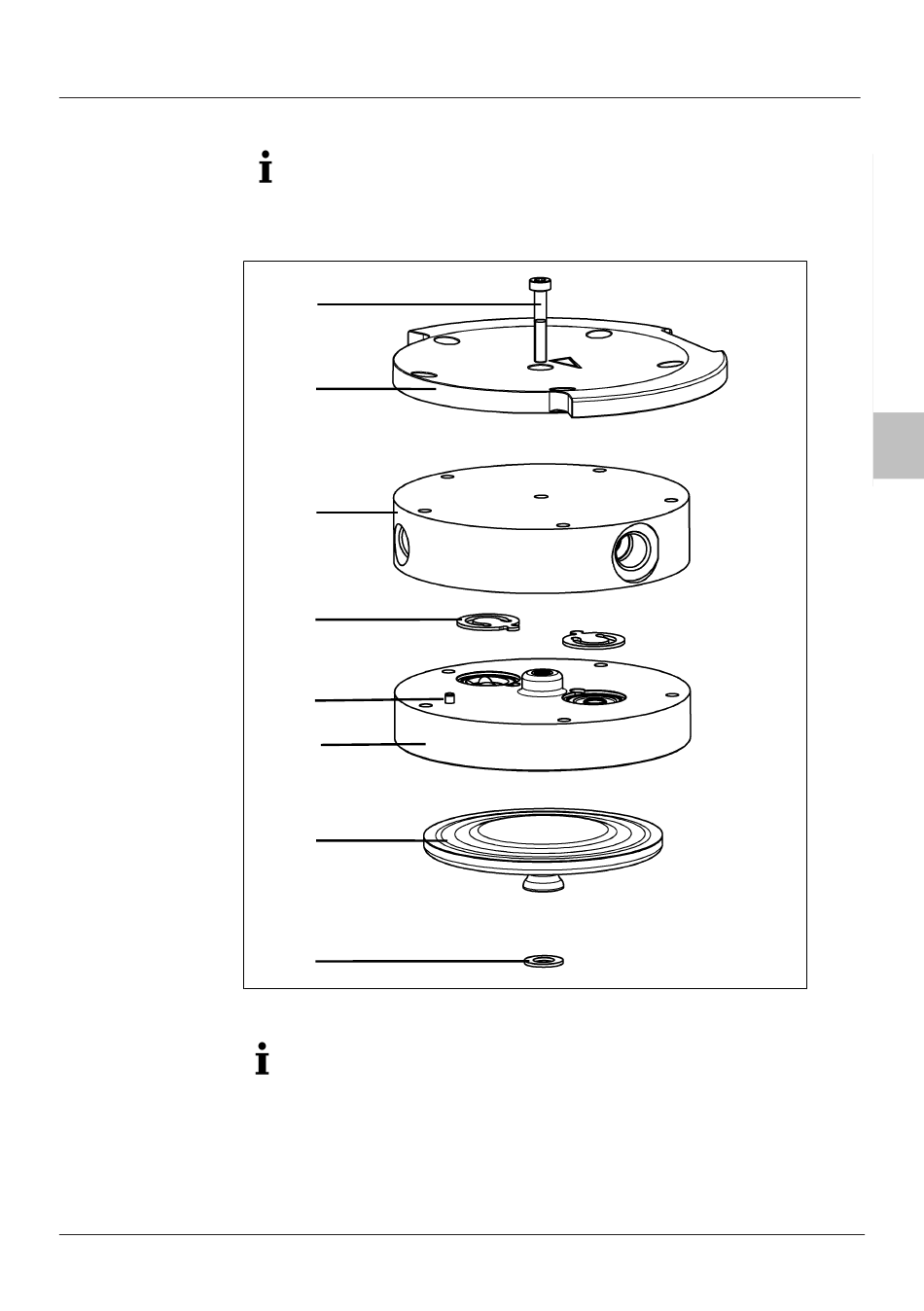

Fig.9: Testa pompa (nell'illustrazione: pompa N820)
I seguenti numeri di posizione fanno riferimento al capito-
lo Fig. 9, se non diversamente indicato.
1. Contrassegnare la piastra di spinta (2), il coperchio testa
(3) e la piastra intermedia (6) con un tratto a matita conti-
nuo. In tale modo si preverrà un successivo montaggio er-
rato delle parti.
Manutenzione
