Membranpumpe N820.18 EX / N840.18 EX
1 Schraube
2 Druckplatte
3 Kopfdeckel
4 Ventilplatten/
Dichtungen
5 Passstift
6 Zwischenplat-
te
7 Membrane
8 Passscheiben
Original-Betriebsanleitung, KNF 317428-317425 05/21
Pumpenkopf abmontieren
1
2
3
4
5
6
7
8

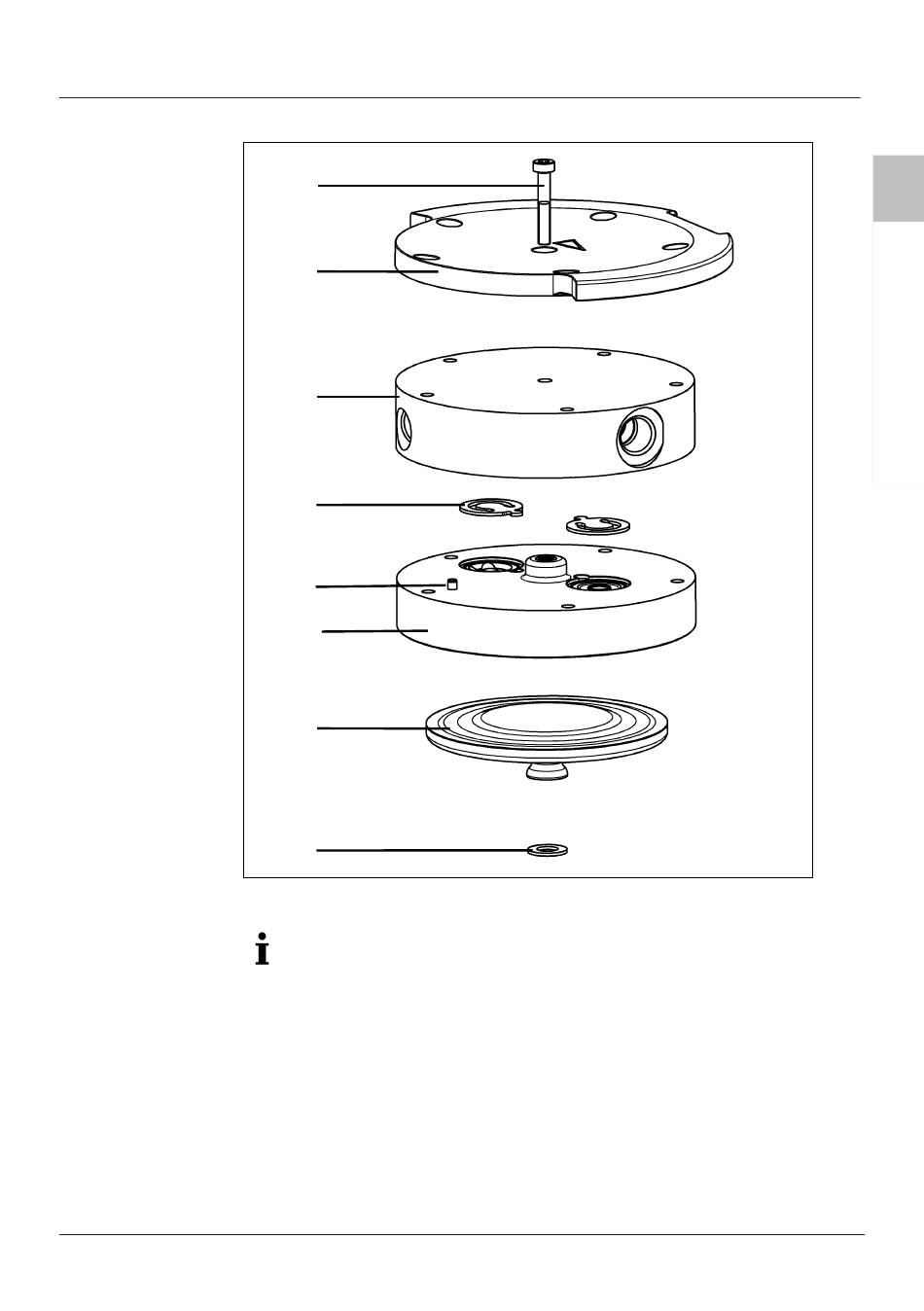

Abb.9: Pumpenkopf (dargestellte Pumpe N820)
Die folgenden Positionsnummern beziehen sich auf Abb.
9 falls nicht anders angegeben.
1. Markieren Sie Druckplatte (2), Kopfdeckel (3), Zwischen-
platte (6) mit einem durchgehenden Bleistiftstrich. Da-
durch wird verhindert, dass die Teile später falsch montiert
werden.
2. Lösen Sie die außenliegende Schrauben (4/Abb. 8) von
den Pumpenköpfen.
3. Nehmen Sie die Pumpenköpfe vorsichtig ab.
Instandhaltung
