Mantenimiento
1 Tornillo
2 Placa de pre-
sión
3 Tapa del ca-
bezal
4 Placas de vál-
vula/
Juntas
5 Pasador
6 Placa inter-
media
7 Membrana
8 Arandelas de
ajuste
46
Bombas de laboratorio químicamente resistentes N820.18 EX /
4. Aflojar los tornillos con cabeza exteriores (4/Fig. 8).
Los dos tornillos con cabeza interiores (1/Fig. 9) perma-
necen aún apretados.
Desmontaje del cabezal de la bomba
1
2
3
4
5
6
7
8

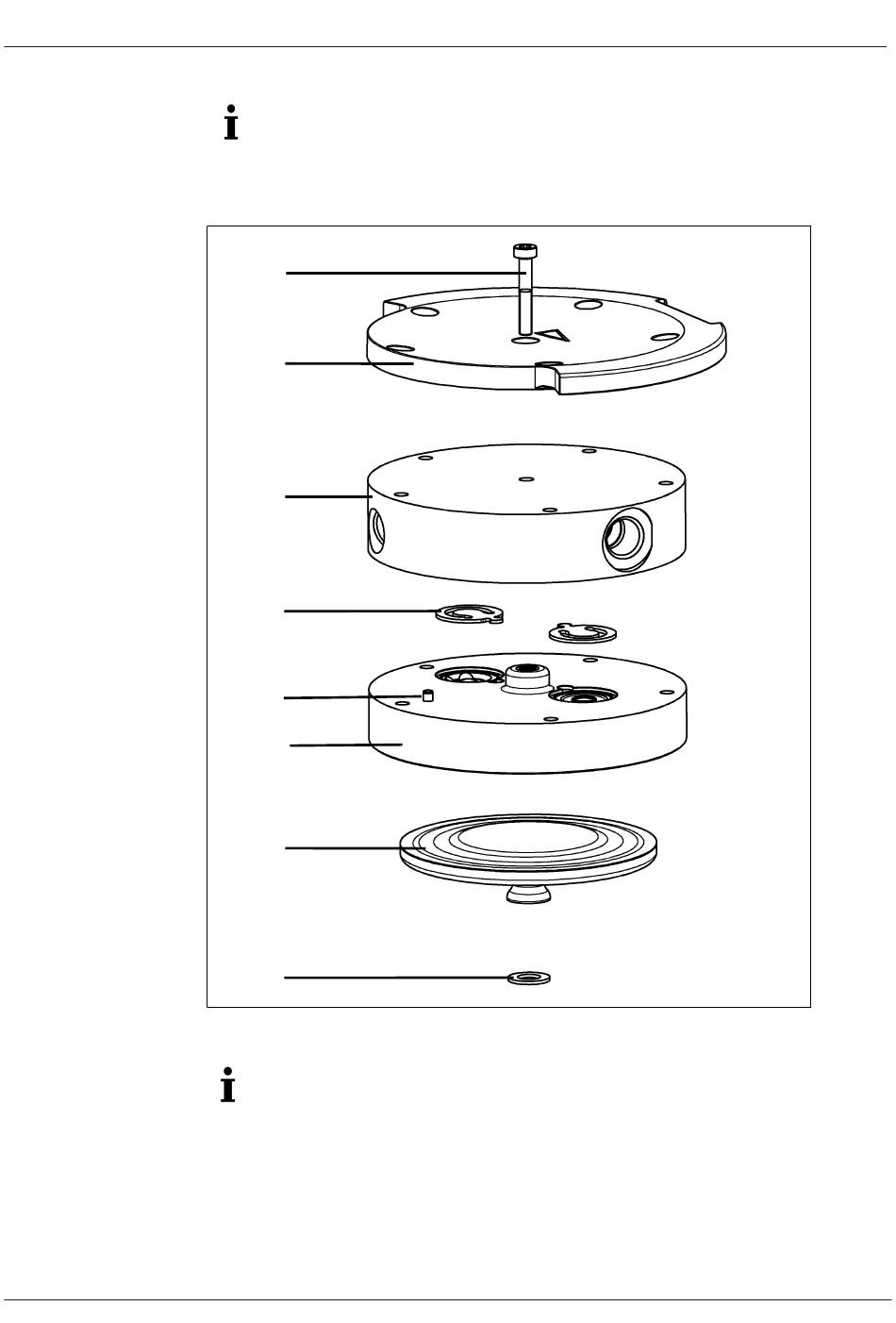

Fig.9: Cabezal de la bomba (bomba mostrada N820)
Los siguientes números de posición se refieren a Fig. 9,
a no ser que se indique otra cosa.
1. Hacer una marca continua con un lápiz en la placa de pre-
sión (2), la tapa del cabezal (3) y la placa intermedia (6).
Esto evita un posterior montaje incorrecto de las piezas.
