Onderhoud
9 Gasballast-
ventiel
10 Schakel-
leiding
11 Slang-
aansluitin-
gen
46
O-ringen vervangen
9

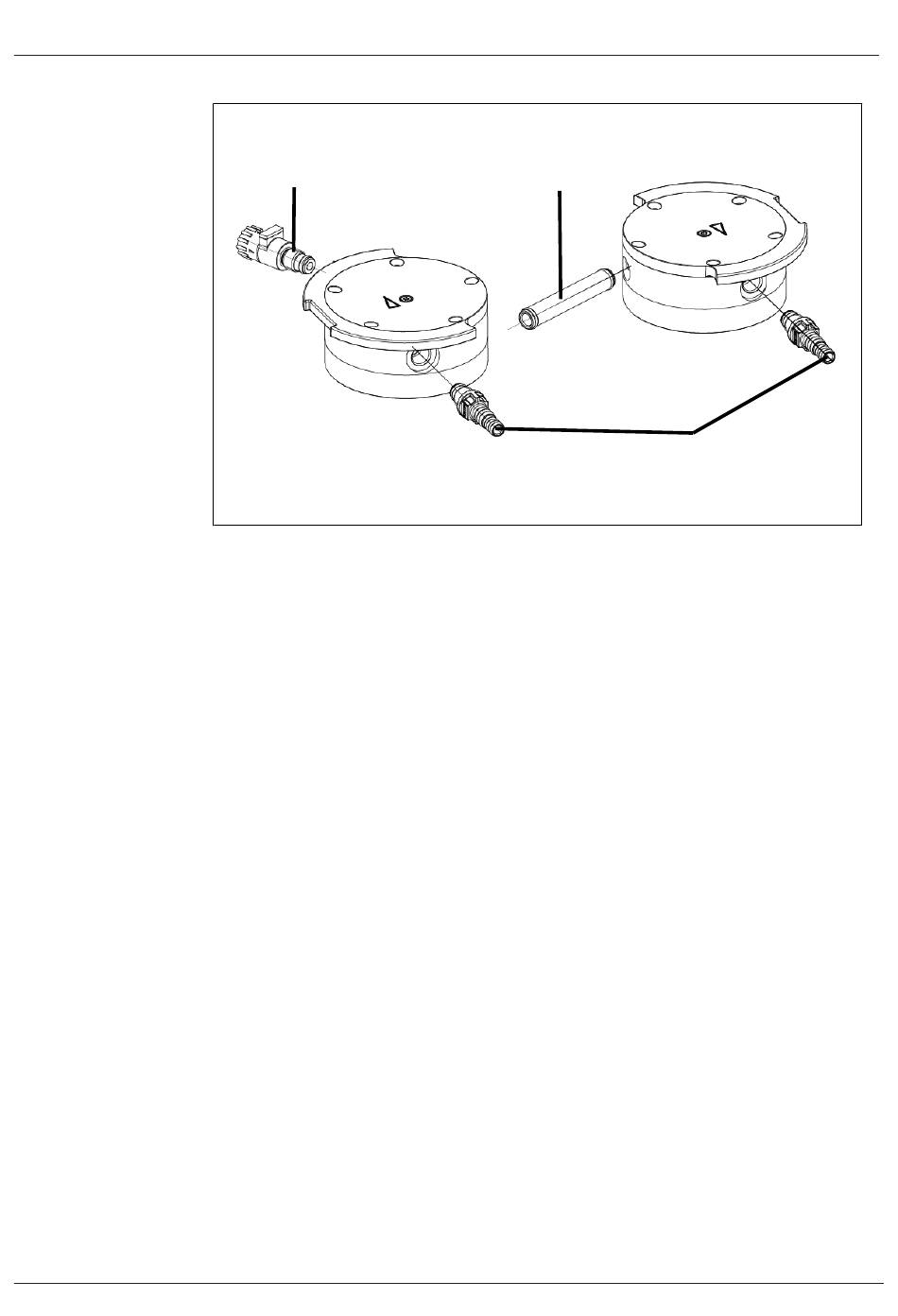

Afb.10: O-ringen vervangen
1. Trek de beide pompkoppen uit elkaar.
2. Trek de schakelleiding (10/Afb. 10) uit de pompkop (3).
3. Vervang de beide O-ringen op de schakelleiding (10/Afb.
10).
4. Draai de kopschroef in het midden van (1) de beide pomp-
koppen los.
5. Verwijder de beide drukplaten (2) samen met de kop-
schroeven (1).
6. Schroef de gasballast (9/Afb. 10) uit het kopdeksel (3).
7. Vervang de O-ring op de gasballast (9/Afb. 10).
8. Schroef de gasballast (9/Afb. 10) in het kopdeksel 3 tot
deze vastzit. Draai hem vervolgens iets terug tot de vlakke
zijde naar boven gericht uitgelijnd is.
9. Schroef de slangpilaren (11/Afb. 10) met het meegelever-
de gereedschap uit het kopdeksel (3).
10. Vervang de O-ringen op de slangpilaren (11/Afb. 10).
11. Schroef de slangpilaren (11/Afb. 10) met het meegelever-
de gereedschap handvast in het kopdeksel (3).
12. Voer de vervangen O-ringen op de voorgeschreven wijze
af.
