Festo SPC200 Série Guide Rapide page 50

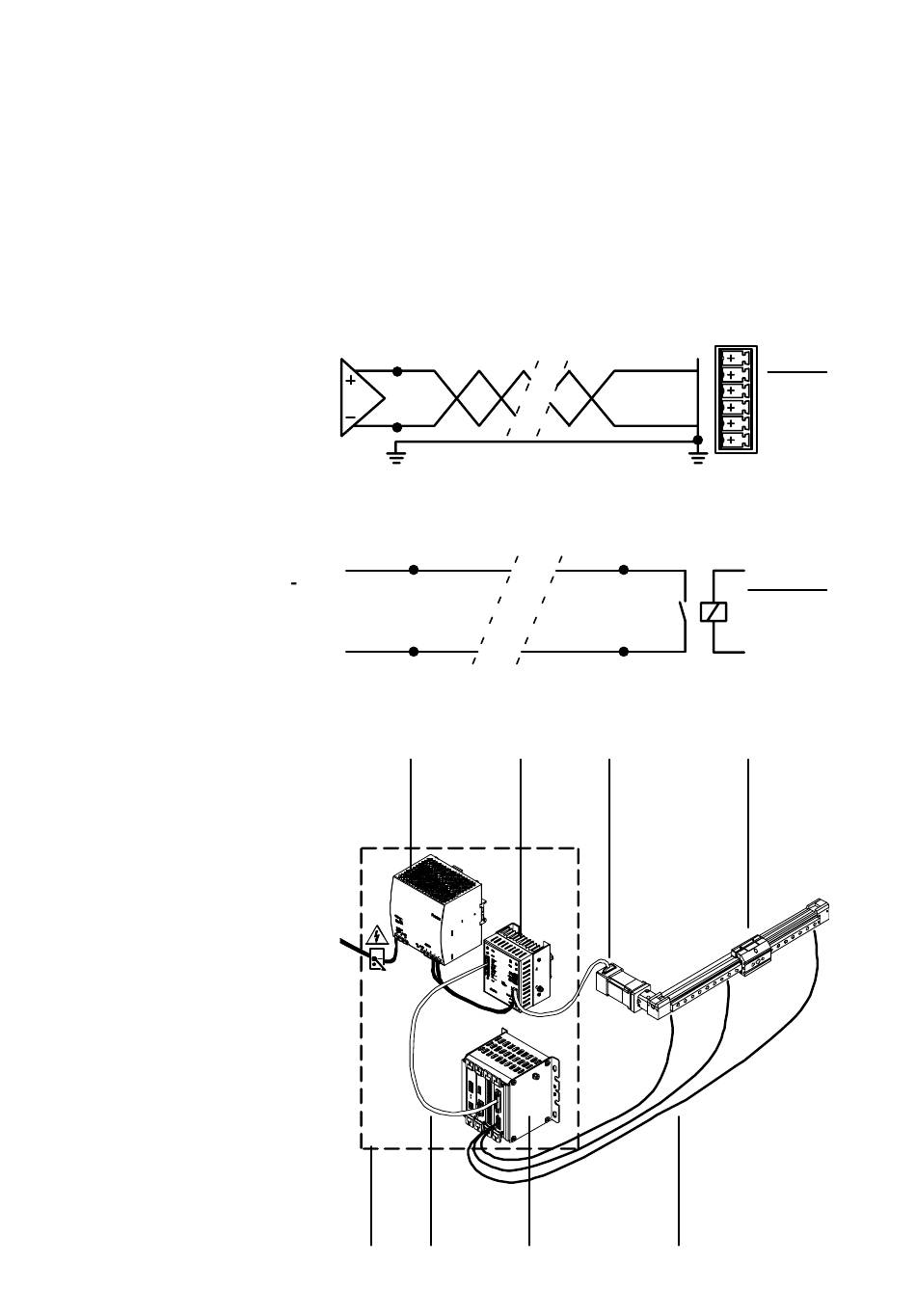

Circuito connettore per comando (connessione
AMPLIFIER, X30)
1
Comando in
controfase:
+/− DIRECT.
+/− PULSE
+/− ENABLE
+/− F/H STEP
2
Contatto relé:
+/− READY
(24 V dal connet
tore per sensori)
Profilo del circuito asse motore passo−passo
1
Alimentatore
2
Controller per
motori passo−
passo
3
Motore con cavo
4
Attuatore lineare
elettromeccanico
5
Cavo del sensore
6
SPC200
7
Cavo di comando
8
Quadro comandi
50
SPC200
+...
−...
SPC200
+READY
(+24 V dal con−
netore per sensori
−READY
1
8 7
Festo SPC200−SMX−1 0309a Italiano
Controller per motori passo−passo
Controller per motori passo−passo
2 3
6 5
1
2
4
