Montage
Attention !
b
Risque de dommages matériels en cas de
conduites encrassées !
Les corps étrangers situés dans les conduites
hydrauliques, tels que les résidus de soudure,
les morceaux de joint et autres particules, ris-
quent d'endommager l'appareil de chauffage.
> Rincez soigneusement l'installation de
chauffage avant de monter l'appareil et les
autres éléments.
4.1
Contenu de la livraison
L'appareil ecoTEC exclusiv Vaillant est livré prémonté
dans une unité d'emballage.
4.1.1
Déballage de l'appareil de chauffage
> Sortez l'appareil de chauffage de son carton d'embal-
lage.
> Retirez les films de protection de tous les composants
de l'appareil.
4.1.2
Contrôle du contenu de la livraison
> Vérifiez que le contenu de la livraison est complet
(¬ fig. 4.1 et ¬ tab. 4.2).
6
5
4

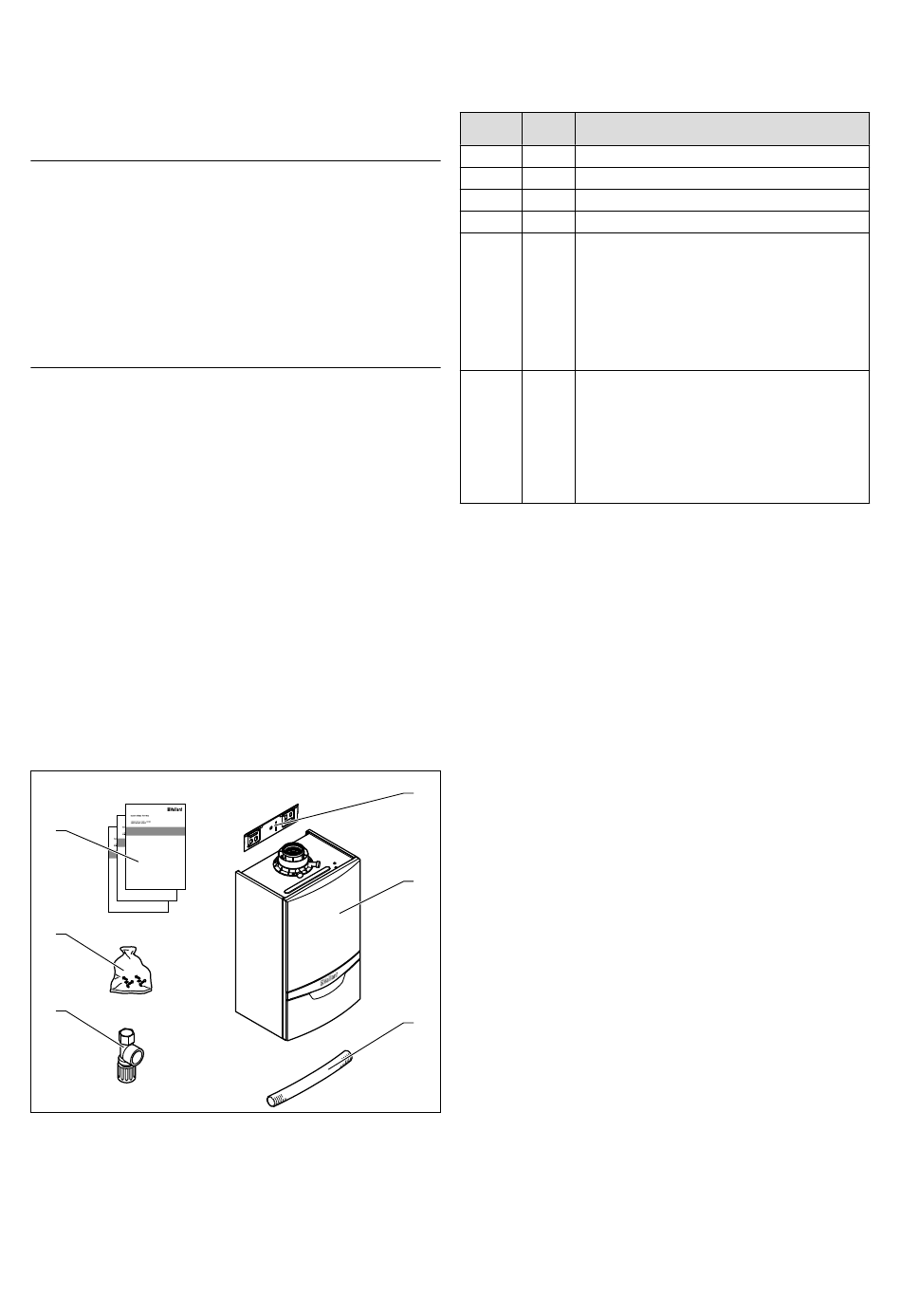

Fig. 4.1
Contenu de la livraison
Notice d'installation et de maintenance ecoTEC exclusiv 0020130722_00
Repère
Quan-
Désignation
tité
1
1
Support de l'appareil
2
1
Appareil
3
1
Tuyau d'écoulement du condensat
4
1
Soupape de sécurité
5
1
Sachet contenant des petites pièces (kit de
montage) :
- 2 vis à bois,
- 2 chevilles 10 x 60 mm
- 2 rondelles
- 1 joint
- 1 bague à sertir
- 1 raccord fileté double R 1∕2 x R 3∕4
- 2 joints R 1∕2
6
1
Sachet avec imprimés :
- notice d'installation/de maintenance
- notice d'emploi
- notice de montage de la ventouse
- gabarit de montage
- plaque de conversion gaz liquide
- certificat de garantie
- divers autocollants
Tab. 4.1
Contenu de la livraison
4.1.3
Mise au rebut de l'emballage
> Jetez le carton d'emballage de l'appareil eco-
TEC exclusiv dans un conteneur pour papier et carton
recyclable.
> Jetez les films de protection ainsi que les particules
de calage en matière plastique dans un conteneur de
recyclage des matières plastiques.
> Veuillez respecter les prescriptions légales en vigueur
dans votre pays.
