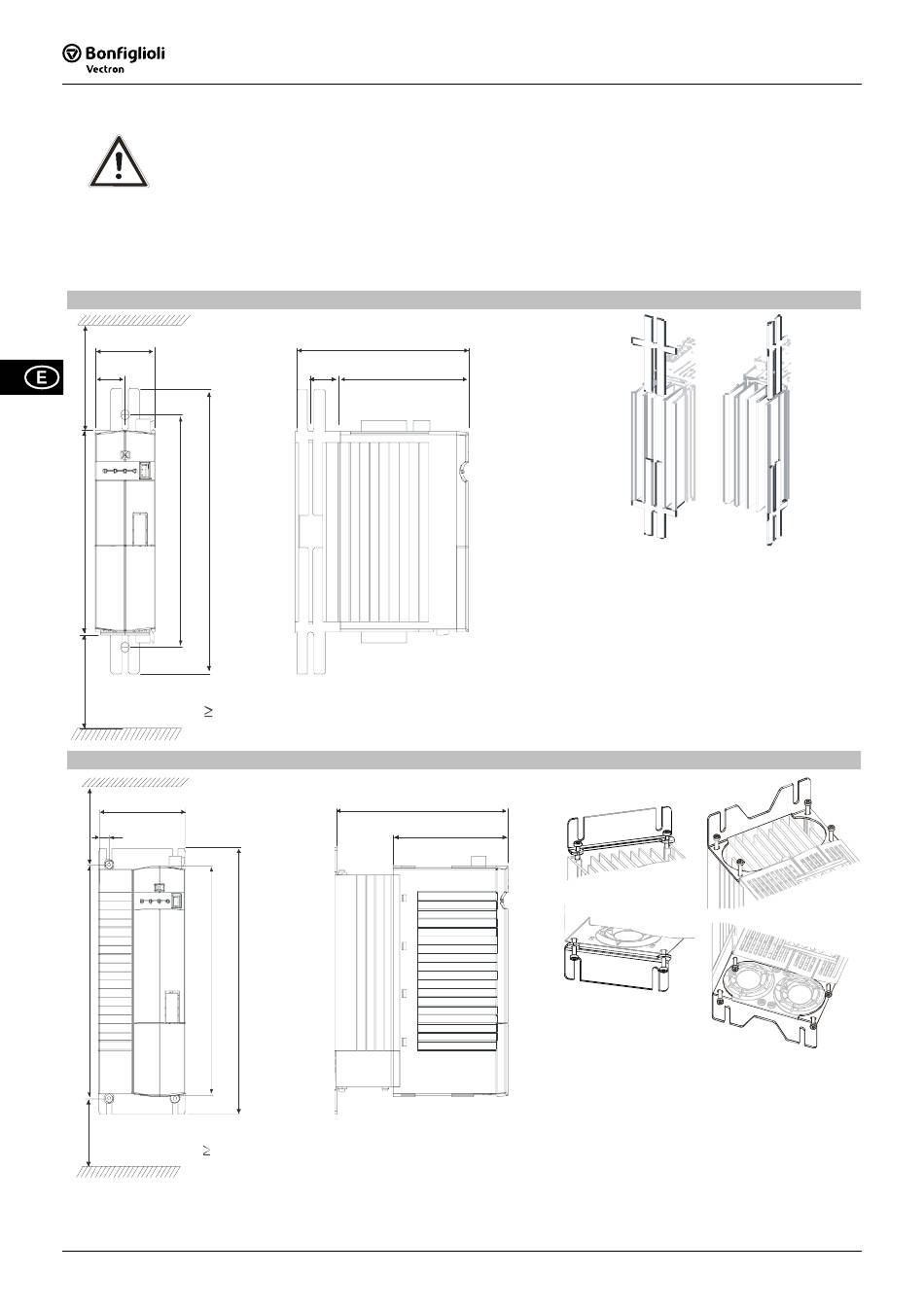

1 Instalación mecánica
¡Advertencia!
• Durante el montaje, respete las siguientes indicaciones de instalación y de seguridad, así
como las instrucciones que se proporcionan en el CD.
Durante el montaje, impida la entrada de cuerpos extraños (por ejemplo, virutas, polvo,
•
alambre, tornillos, herramientas) dentro del convertidor.
• Los dispositivos deben montarse dejando el suficiente espacio libre para que el aire de
refrigeración pueda circular libremente. Evite la suciedad causada por la grasa y los factores
contaminantes, como el polvo, los gases agresivos, etc.
b
b1
x
a a1
a2
x
x 100 mm
b
b1
x
a1 a a2
x
x 100 mm
76
76
ACT 201 (a 3,0 kW), ACT 401 (a 4,0 kW)
c
b1
c1
ACT 201 (de 4,0 a 9,2 kW), ACT 401 (de 5,5 a 15,0 kW)
c
Introduzca la chapa de fijación en el
refrigerador.
Atornille la placa de fijación a la placa de
montaje.
c1
Arriba M4x20
Abajo M4x60
Atornille el ángulo de fijación al
refrigerador y a la placa de montaje.
