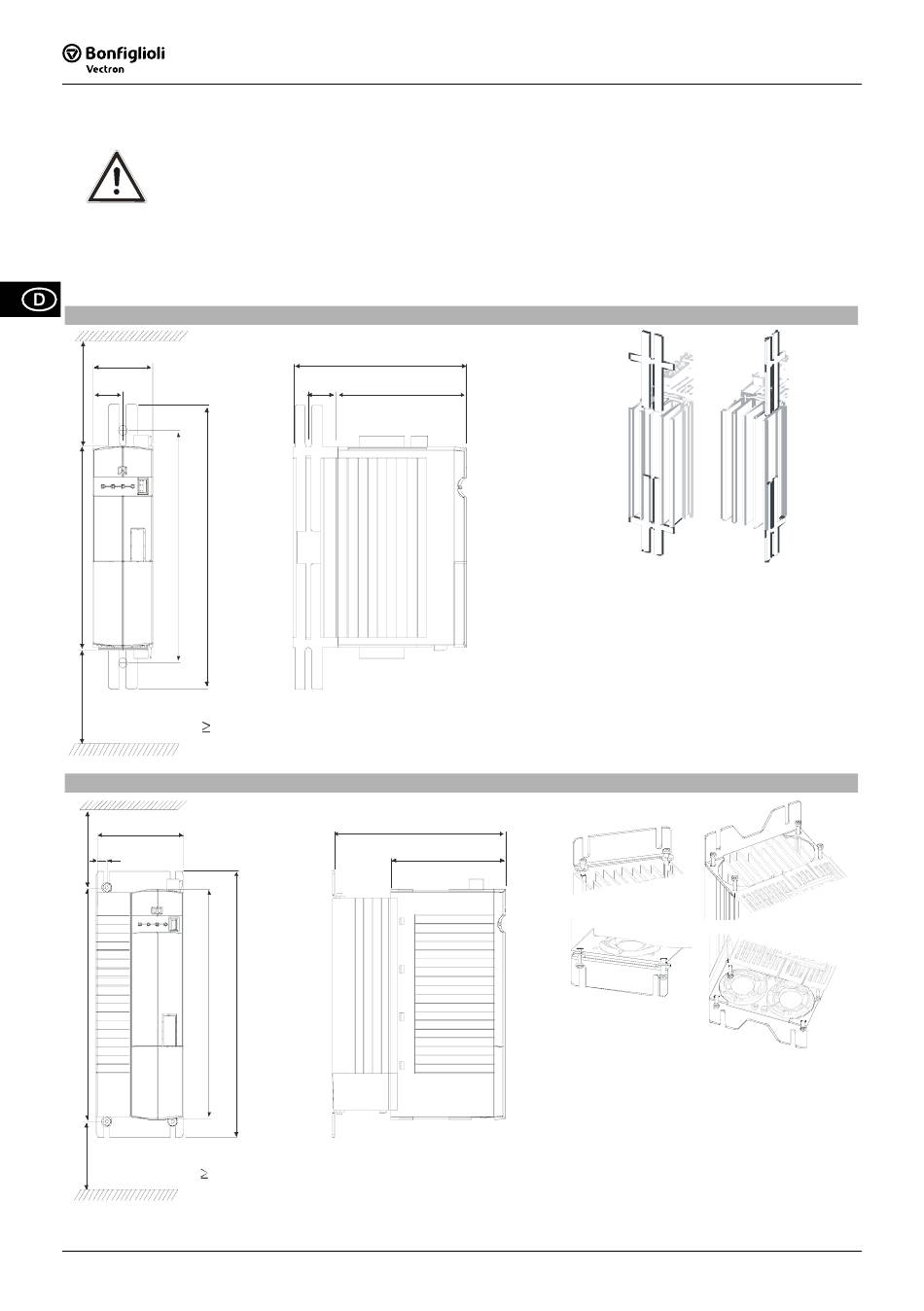

Mechanische Installation

Warnung!
• Bei der Montage die folgenden Installations- und Sicherheitshinweise sowie in den ergänzenden
Anleitungen auf CD beachten.
Bei der Montage dürfen keine Fremdkörper (z. B. Späne, Staub, Draht, Schrauben, Werkzeu g ) in
•
das Innere des Frequenzumrichters gelangen.
• Die Geräte mit ausreichendem Freiraum montieren, so dass die Kühlluft ungehindert zirkuliert.
Verschmutzung durch Fette und Luftverschmutzung durch Staub, aggressive Gase etc. vermei-
den.
b
b1
x
a a1 a2
x
x 100 mm
b
b1
x
a1 a a2
x
100 mm
x
38
38
ACT 201 (bis 3,0 kW) und ACT 401 (bis 4,0 KW)
c
b1
c1
ACT 201 (4,0 bis 9,2 kW) und ACT 401 (5,5 bis 15,0 kW)
c
Befestigungsblech in den Kühlkörper ein-
schieben.
Befestigungsblech mit der Montageplatte
verschrauben.
c1
oben M4x20
unten M4x60
Befestigungswinkel mit dem Kühlkörper
und der Montageplatte verschrauben.
