Entretien du poste de commande

1.
Mettre le commutateur marche-arrêt (D) du Precision-
Mix II sur arrêt. Voir Fig. 11.3.
2.
Tout en maintenant le couvercle du poste de commande
(B), retirer les 4 vis (A). Voir Fig. 11.7. Ôter le couvercle
auquel sont encore raccordés un ou deux fils.
Remplacement du couvercle:
3.
Débrancher le câble du connecteur de carte de circuits
imprimés P3. Voir Fig. 11.8. Débrancher le câble de la
régulation de débit du connecteur P4 s'il existe.
4.
Enlever le couvercle.
5.
Brancher le câble sur le connecteur de carte de circuits
imprimés P3 du nouveau couvercle. Brancher le câble
de la régulation de débit sur le connecteur P4 s'il existe.
6.
Mettre le couvercle sur le boîtier et le fixer avec
les 4 vis (A).
Remplacement de la carte de circuits imprimés:
3.
Débrancher le câble du connecteur de carte de circuits
imprimés P2. Voir Fig. 11.8. Débrancher le clavier à
membrane du connecteur P1 s'il s'agit d'un poste de
commande avec changement de teinte.
4.
Retirer les 4 vis (C) de la carte.
5.
Enlever la carte (D).
D
C
P4 P3

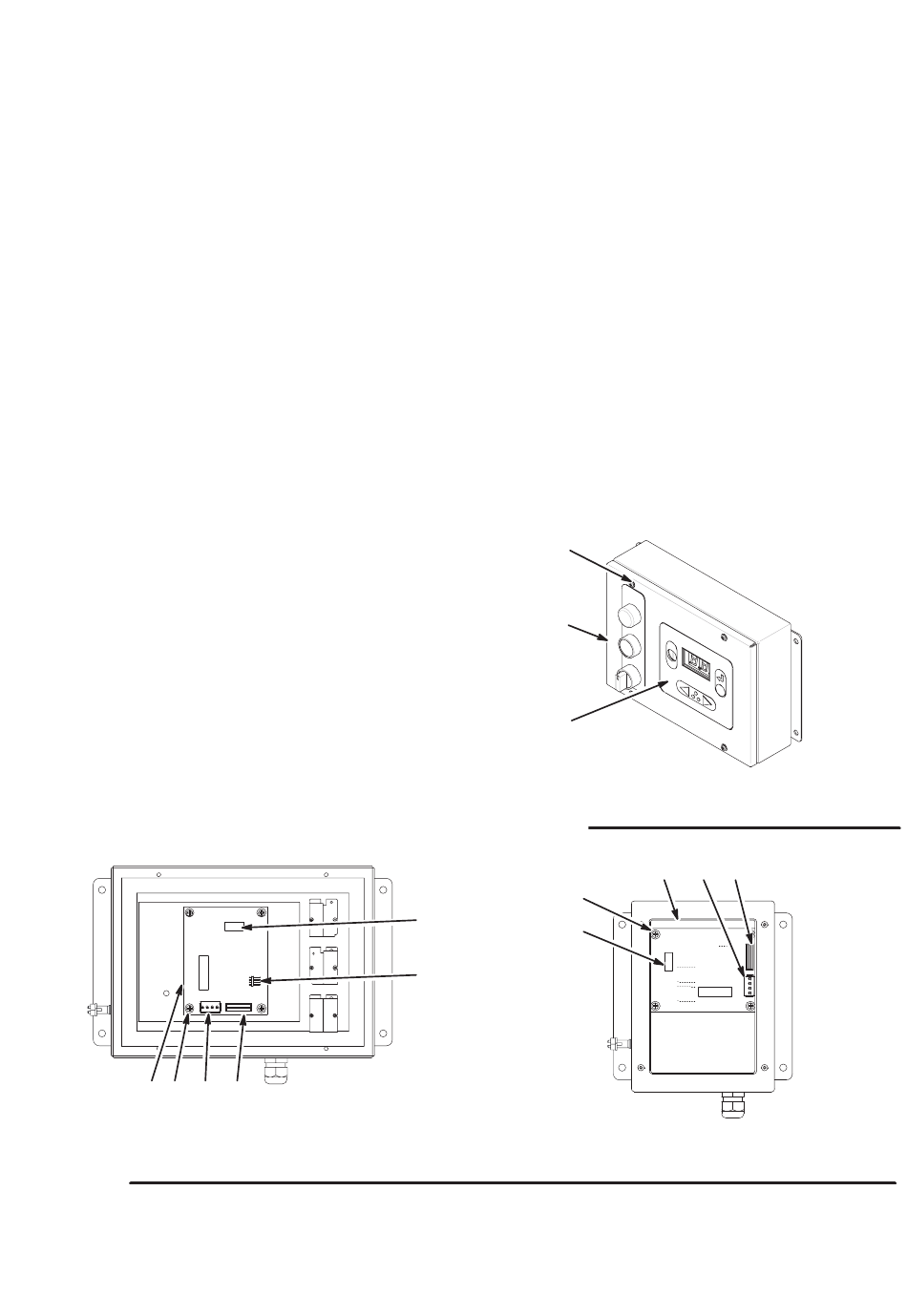

Poste de commande avec changement de teinte
Fig. 11.8
Entretien
Entretien
6.
S'il s'agit d'un poste de commande avec changement de
teinte, s'assurer que l'emplacement P1 de la nouvelle
carte de circuits imprimés est bien en face du clavier à
membrane. Fixer la nouvelle carte sur le couvercle à
l'aide des 4 vis (C).
7.
Brancher le câble sur le connecteur de la carte de
circuits imprimés P2. Brancher le clavier à membrane
sur le connecteur P1 s'il s'agit d'un poste de commande
avec changement de teinte.
Pour remplacer la membrane sur un poste de commande
avec changement de teinte:
3.
Débrancher le clavier à membrane du connecteur P1.
Voir Fig. 11.8.
4.
Enlever la membrane (E) recouvrant le couvercle. Voir
Fig. 11.7. Glisser le clavier à membrane dans l'interstice
P1 pour retirer la membrane.
5.
Glisser le clavier à membrane dans l'interstice P1 et
remettre une nouvelle membrane sur le couvercle.
Brancher le clavier à membrane sur le connecteur P1.
A
B
E
Poste de commande avec changement de teinte
Fig. 11.7
P2
P2
P1
308916, 05/2002
D
P4 P3
C
Poste de commande pour une seule teinte
11–7
