INFORMATIONS COMPLÉMENTAIRES
8.1 - Ajouter ou supprimer des dispositifs
Il est possible d'ajouter ou de retirer à tout moment des dispositifs à l'automatisme ; en particulier, à l'entrée STOP, différents types de
dispositifs peuvent être raccordés, comme décrit dans les paragraphes suivants ;
la configuration de l'entrée alt et de l'entrée des photocellules, il est nécessaire de refaire la procédure d'apprentissage des dispositifs, comme
décrit au paragraphe 5.2.
8.1.1 Entrée STOP
Entrée qui provoque l'arrêt immédiat de la manœuvre suivi d'une brève inversion.
Des dispositifs avec des sorties à contact normalement ouvert (NO) peuvent être branchés à cette entrée, ainsi que des dispositifs normalement
fermé (NF) ou encore des dispositifs avec sortie à résistance constante de 8,2 kΩ, notamment à bords sensibles. La centrale reconnaît le type
de dispositif branché sur l'entrée STOP lors de la phase d'acquisition des dispositifs (paragraphe 7.3 - Apprentissage des dispositifs).
En cas de variation de l'état appris, l'automatisme effectue un arrêt de la manœuvre avec une brève inversion.
Avec des précautions opportunes, il est possible de brancher sur l'entrée STOP plusieurs dispositifs, et ce même s'ils sont de types divers :
- Plusieurs dispositifs NO peuvent être branchés en parallèle entre eux sans limite de quantité.
- Plusieurs dispositifs NF peuvent être branchés en parallèle entre eux sans limite de quantité.
- Plusieurs dispositifs à résistance constante de 8,2 kΩ peuvent être branchés en cascade, avec une seule résistance de terminaison de 8,2 kΩ
- Il est possible d'associer NO et NF en installant 2 contacts en parallèle, en prenant garde de mettre une résistance de 8,2 kΩ derrière le contact
NF (afin de brancher un troisième dispositif : NO, NC et 8,2kΩ ).
Si l'entrée STOP est utilisée pour brancher des dispositifs avec des fonctions de sécurité, seuls les dispositifs dotés d'une sortie à résistance
constante de 8,2 kΩ garantissent la catégorie III de sécurité contre les pannes selon le norme EN 13849-1.
8.1.2 Photocellules
Pour ajouter une paire de photocellules, procéder comme suit :
01. Alimenter les récepteurs (RX) directement aux bornes 8 - 9 (voir sur schéma 7)
Les modalités de branchement des émetteurs dépendent du type de fonctionnement des photocellules, à savoir avec la modalité « phototest
active » ou non.
Le phototest est une fonction dont est pourvue la centrale de commande, qui augmente la fiabilité des dispositifs de sécurité et permet
d'atteindre la « catégorie II » de la norme EN 13849-1 pour l'ensemble centrale et photocellule de sécurité.
Lorsqu'une manœuvre est lancée, les dispositifs de contrôle concernés sont contrôlés, et seulement si tout fonctionne correctement la manœuvre
peut débuter.
Si, en revanche, le test est négatif (photocellule aveuglée par le soleil, câble en court-circuit, etc...) la panne est identifiée et la manœuvre est
interrompue.
Pour ajouter une paire de photocellules, veuillez les brancher comme suit :

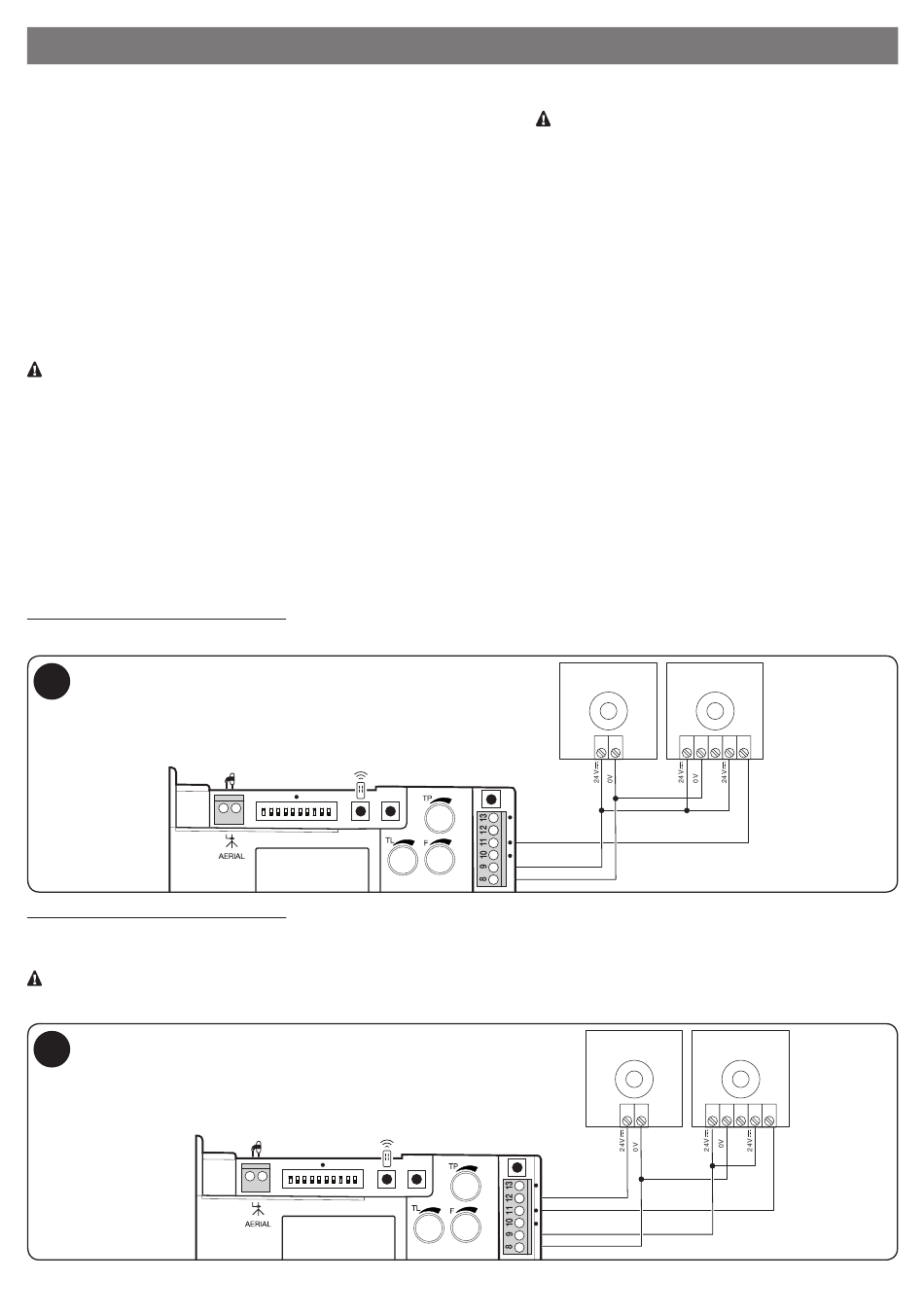

Branchement sans fonction « phototest » :
Alimenter les récepteurs et les émetteurs directement depuis la sortie services de la centrales (bornes 8 et 9).
8
Branchement avec fonction « phototest » :
Alimenter les récepteurs directement depuis la sortie services de la centrale (bornes 8 et 9). L'alimentation des émetteurs des photocellules n'est
pas prise sur la sortie des services, mais sur la sortie Phototest, entre les bornes 8 - 12. Le courant maximal utilisable sur « Phototest » est de
100 mA.
Pour utiliser la fonction « Phototest », il est nécessaire d'activer la « synchronisation » comme décrit dans le manuel d'utilisation des
photocellules.
