9
INFORMATIONS COMPLÉMENTAIRES
(Accessoires)
9
INFORMATIONS COMPLÉMENTAIRES (Accessoires)
9.1 AJOUT OU ENLÈVEMENT DE DISPOSITIFS
Il est possible d'ajouter ou d'enlever à tout moment des dispo-
sitifs à un automatisme. En particulier, à « BlueBUS » et à l'en-
trée « STOP », on peut connecter différents types de dispositifs
comme l'indiquent les paragraphes suivants.
m
Après avoir ajouté ou enlevé des dispositifs, il faut
procéder de nouveau à la reconnaissance des dispo-
sitifs suivant les indications du paragraphe « Recon-
naissance d'autres dispositifs ».
9.1.1 BlueBUS
BlueBUS est une technique qui permet d'effectuer les raccorde-
ments des dispositifs compatibles avec seulement deux conduc-
teurs sur lesquels transitent aussi bien l'alimentation électrique
que les signaux de communication. Tous les dispositifs sont rac-
cordés en parallèle sur les 2 mêmes conducteurs de BlueBUS
sans devoir respecter une polarité quelconque ; chaque dispo-
sitif est reconnu individuellement car au cours de l'installation le
système lui attribue une adresse univoque.
Il est par exemple possible de connecter à BlueBUS : des pho-
tocellules, des dispositifs de sécurité, des boutons de commande,
des voyants de signalisation, etc. La centrale de commande re-
connaît un par un tous les dispositifs raccordés à travers une
procédure de reconnaissance adéquate et est en mesure de dé-
tecter de manière extrêmement sûre toutes les anomalies éven-
tuelles.
Pour cette raison, à chaque fois qu'on ajoute ou qu'on enlève un
dispositif connecté à BlueBUS, il faudra effectuer la procédure de
reconnaissance décrite dans le paragraphe « Reconnaissance
d'autres dispositifs » dans la centrale de commande.
9.1.2 Entrée STOP
STOP est l'entrée qui provoque l'arrêt immédiat de la manœuvre
suivi d'une brève inversion. On peut connecter à cette entrée
des dispositifs avec sortie à contact normalement ouvert « NO »,
normalement fermé « NF » ou des dispositifs avec sortie à résis-
tance constante 8,2 kΩ, par exemple des barres palpeuses.
Comme pour BlueBUS, la centrale de commande reconnaît le
type de dispositif raccordé à l'entrée STOP durant la phase de re-
connaissance (voir « Reconnaissance d'autres dispositifs »).
Ensuite un STOP est provoqué quand une variation quelconque
se vérifie par rapport à l'état reconnu.
En adoptant certaines solutions, on peut connecter à l'entrée
STOP plus d'un dispositif, même de type différent :
– Plusieurs dispositifs NO peuvent être connectés en parallèle
entre eux sans aucune limite de quantité.
– Plusieurs dispositifs NF peuvent être connectés en parallèle
entre eux sans aucune limite de quantité.
– Deux dispositifs avec sortie à résistance constante 8,2 kΩ
peuvent être raccordés en parallèle ; s'il y a plus de 2 dispo-
sitifs, tous doivent être connectés en « cascade » avec une
seule résistance terminale de 8,2 kΩ.
– Il est possible de combiner NO et NF en mettant les deux
contacts en parallèle, en prenant la précaution de mettre en
série au contact NF une résistance de 8,2 kΩ (cela donne aussi
la possibilité de combiner 3 dispositifs : NO, NF et 8,2 kΩ).
a
Si l'entrée STOP est utilisée pour raccorder des dis-
positifs ayant des fonctions de sécurité, seuls les
dispositifs avec sortie à résistance constante 8,2
kΩ pourraient garantir la catégorie 3 de sécurité aux
pannes selon la norme EN 13849-1.
22 – FRANÇAIS

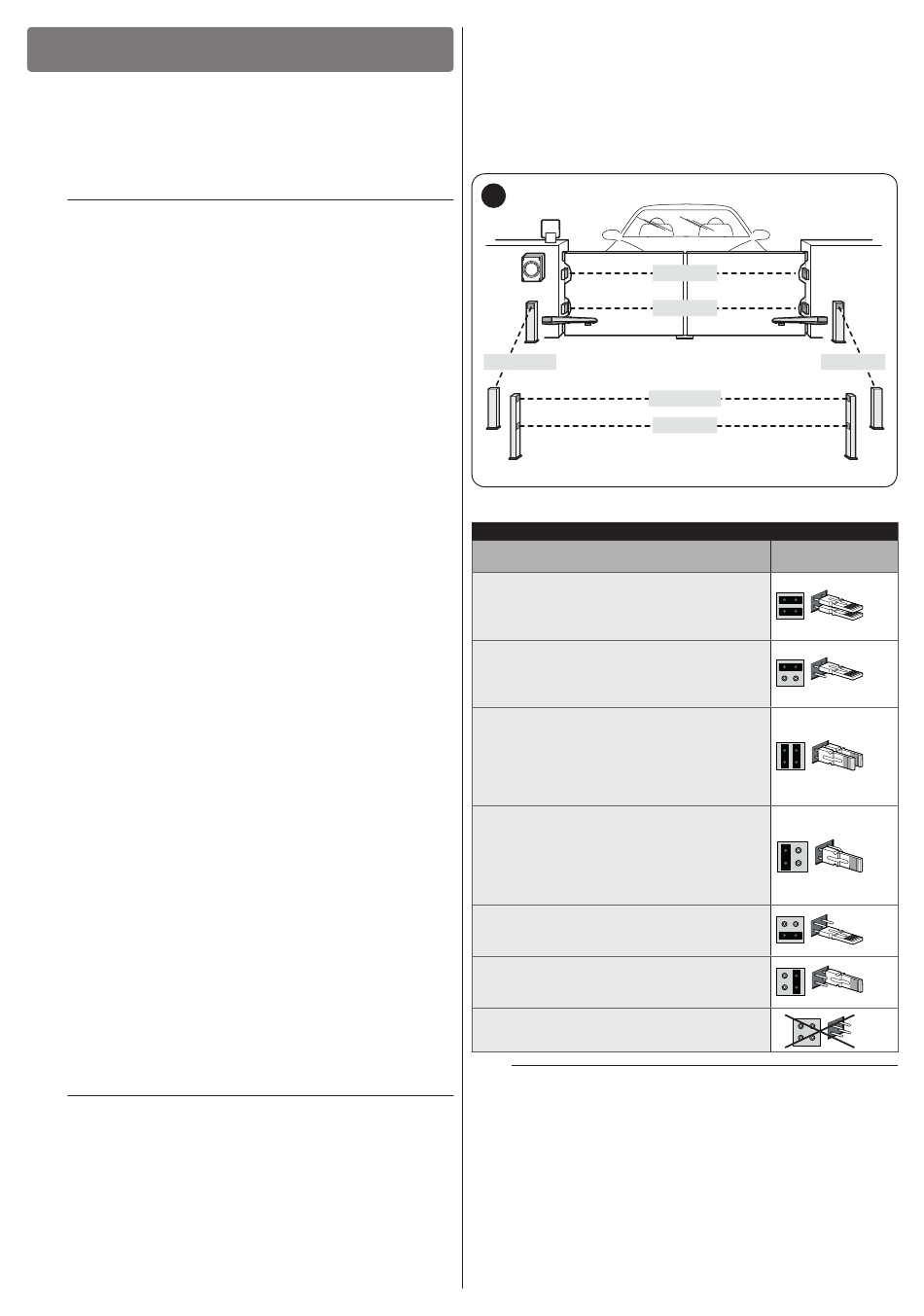

9.1.3 Photocellules
Pour permettre à la centrale de reconnaître les dispositifs raccor-
dés avec le système « BlueBus », il faut effectuer l'adressage de
ces derniers.
Cette opération doit être effectuée en plaçant correctement le ca-
valier électrique présent dans chaque dispositif (se référer aussi
au manuel d'instruction de chaque dispositif). Voici un schéma
d'adressage des photocellules selon leur type.
40
FOTO 2 II
ADRESSES DES PHOTOCELLULES
Photocellule
FOTO (PHOTO)
Photocellule extérieure h = 50 avec
intervention en fermeture (arrête et inverse
le mouvement)
FOTO II (PHOTO II)
Photocellule extérieure h = 100 avec
intervention en fermeture (arrête et inverse
le mouvement)
FOTO 1 (PHOTO 1)
Photocellule interne h = 50 avec
intervention à la fois en fermeture (arrête
et inverse le mouvement) et en ouverture
(arrête et redémarre à la libération de la
photocellule)
FOTO 1 II (PHOTO 1 II)
Photocellule interne h = 100 avec
intervention à la fois en fermeture (arrête
et inverse le mouvement) et en ouverture
(arrête et redémarre à la libération de la
photocellule)
FOTO 2 (PHOTO 2)
Photocellule interne avec intervention en
ouverture (arrête et inverse le mouvement)
FOTO 2 II (PHOTO 2 II)
Photocellule interne avec intervention en
ouverture (arrête et inverse le mouvement)
FOTO 3 (PHOTO 3)
CONFIGURATION NON AUTORISÉE
m
À la fin de la procédure d'installation ou suite à l'en-
lèvement des photocellules ou d'autres dispositifs, il
faut effectuer la procédure de reconnaissance (voir
le paragraphe "Reconnaissance des dispositifs").
FOTO II
FOTO
FOTO 2
FOTO 1 II
FOTO 1
Tableau 10
Position des cava-
liers
