8
INFORMATIONS COMPLÉMENTAIRES
8.1 - Ajouter ou supprimer des dispositifs
Il est possible d'ajouter ou d'éliminer des dispositifs à tout moment ; il est notamment possible de raccorder à l'entrée STOP différents types
de dispositifs comme indiqué aux paragraphes suivants ; pour la procédure, voir le paragraphe 7.3 (Acquisition des positions d'ouverture et de
fermeture du portail).
Entrée STOP
STOP est l'entrée qui provoque l'arrêt immédiat de la manœuvre suivi d'une brève inversion. Il est possible de connecter à cette entrée des
dispositifs avec sortie à contact normalement ouvert (NO), normalement fermé (NF) ou des dispositifs avec sortie à résistance constante
8,2 kΩ, par exemple des bords sensibles.
L'unité de commande reconnaît le type de dispositif connecté à l'entrée STOP durant la phase d'acquisition (paragraphe 7.3 « Acquisition
des positions d'ouverture et de fermeture du portail ») ; ensuite un arrêt est provoqué quand une variation quelconque se produit par rapport
à l'état reconnu.
En adoptant certaines solutions, on peut connecter à l'entrée STOP plus d'un dispositif, même de type différent :
- Plusieurs dispositifs NO peuvent être connectés en parallèle entre eux sans aucune limite de quantité.
- Plusieurs dispositifs NF peuvent être connectés en série entre eux sans aucune limite de quantité.
- Plusieurs dispositifs à résistance constante 8,2 kΩ peuvent être connectés en cascade avec une seule résistance terminale de 8,2 kΩ
- Il est possible de combiner NO et NF en mettant les deux contacts en parallèle, en ayant soin de mettre en série au contact NF une résistance
de 8,2 kΩ, ce qui permet également la combinaison de 3 dispositifs : NO, NF et 8,2 kΩ).
Si l'entrée STOP est utilisée pour connecter des dispositifs ayant des fonctions de sécurité, seuls les dispositifs avec sortie à résistance
constante 8,2 kΩ garantissent la catégorie III de sécurité aux pannes selon la norme EN 13849-1.
Photocellules
L'unité de commande prévoit la fonction « Phototest » qui augmente la fiabilité des dispositifs de sécurité, permettant d'atteindre la catégo-
rie 2 selon la norme EN 13849-1 en ce qui concerne l'ensemble composé de l'unité de commande et des photocellules de sécurité.
Chaque fois qu'une manœuvre est commandée, tous les dispositifs de sécurité concernés sont contrôlés ; la manœuvre ne commence que
si le test est positif.
En revanche, si le test est négatif (photocellule éblouie par le soleil, câbles en court-circuit, etc.), la panne est identifiée et la manœuvre n'est
pas effectuée.

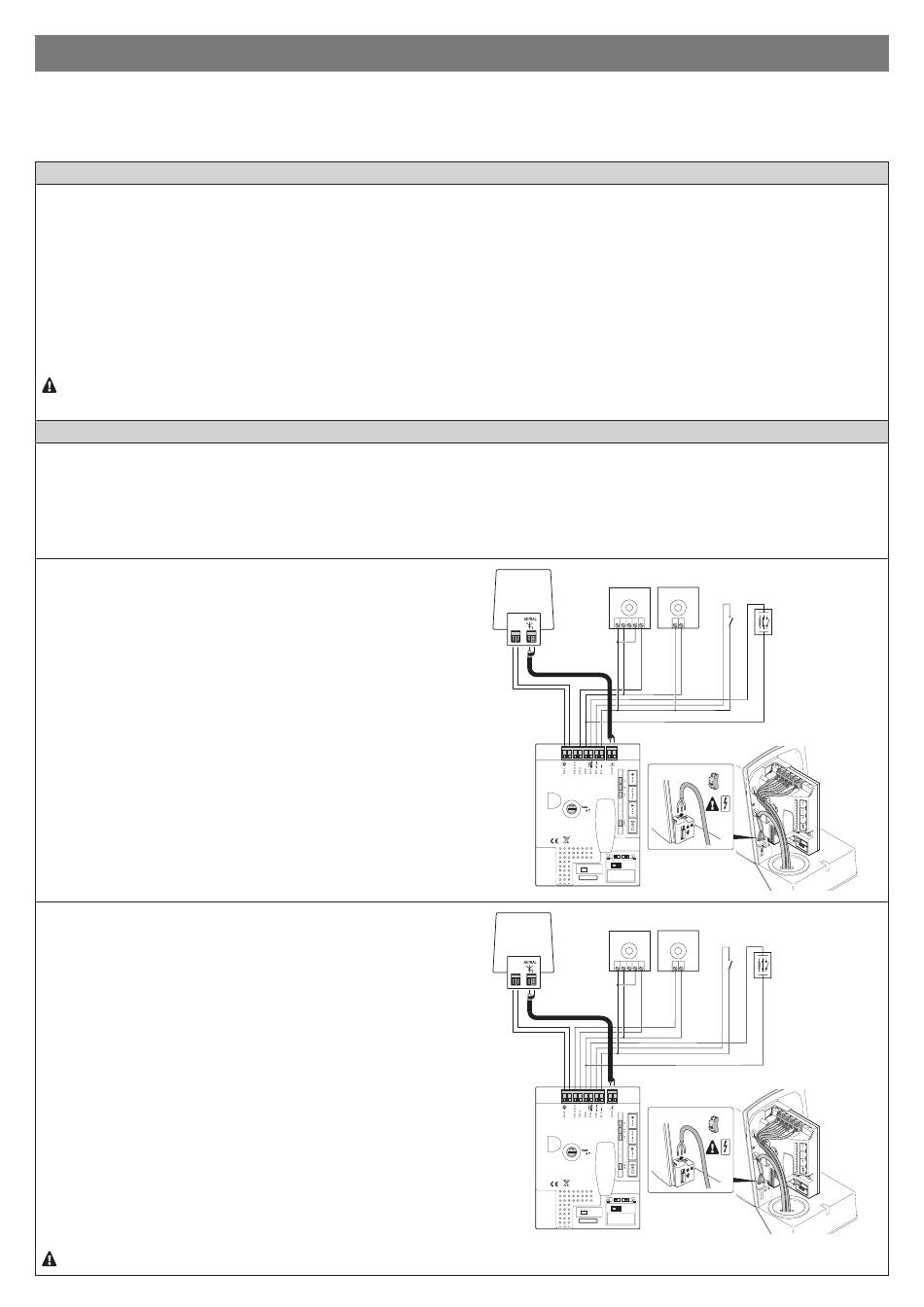

Pour ajouter une paire de photocellules, les raccorder comme indiqué ci-après.
• Raccordement sans fonction « Phototest » :
Alimenter les récepteurs directement depuis la sortie des services de
l'unité de commande (bornes 1 - 4).
• Raccordement avec fonction « Phototest » :
L'alimentation des émetteurs des photocellules n'est pas direc-
tement fournie par la sortie des services mais par la sortie « Pho-
totest » entre les bornes 6 - 4.
Le courant maximal utilisable sur la sortie « phototest » est de 100 mA.
Pour utiliser la fonction « Phototest », il faut activer le « synchronisme » comme indiqué dans le manuel d'instructions des photocellules.
18 – Français
FLASH
RX
1 2 3 4 5
1
2
8
7
6
5
4
3
2
1
2
FLASH
RX
1 2 3 4 5
1
2
8
7
6
5
4
3
2
1
2
TX
NO
NO
NC
8k2
OFF
TX
NO
NO
NC
8k2
OFF
