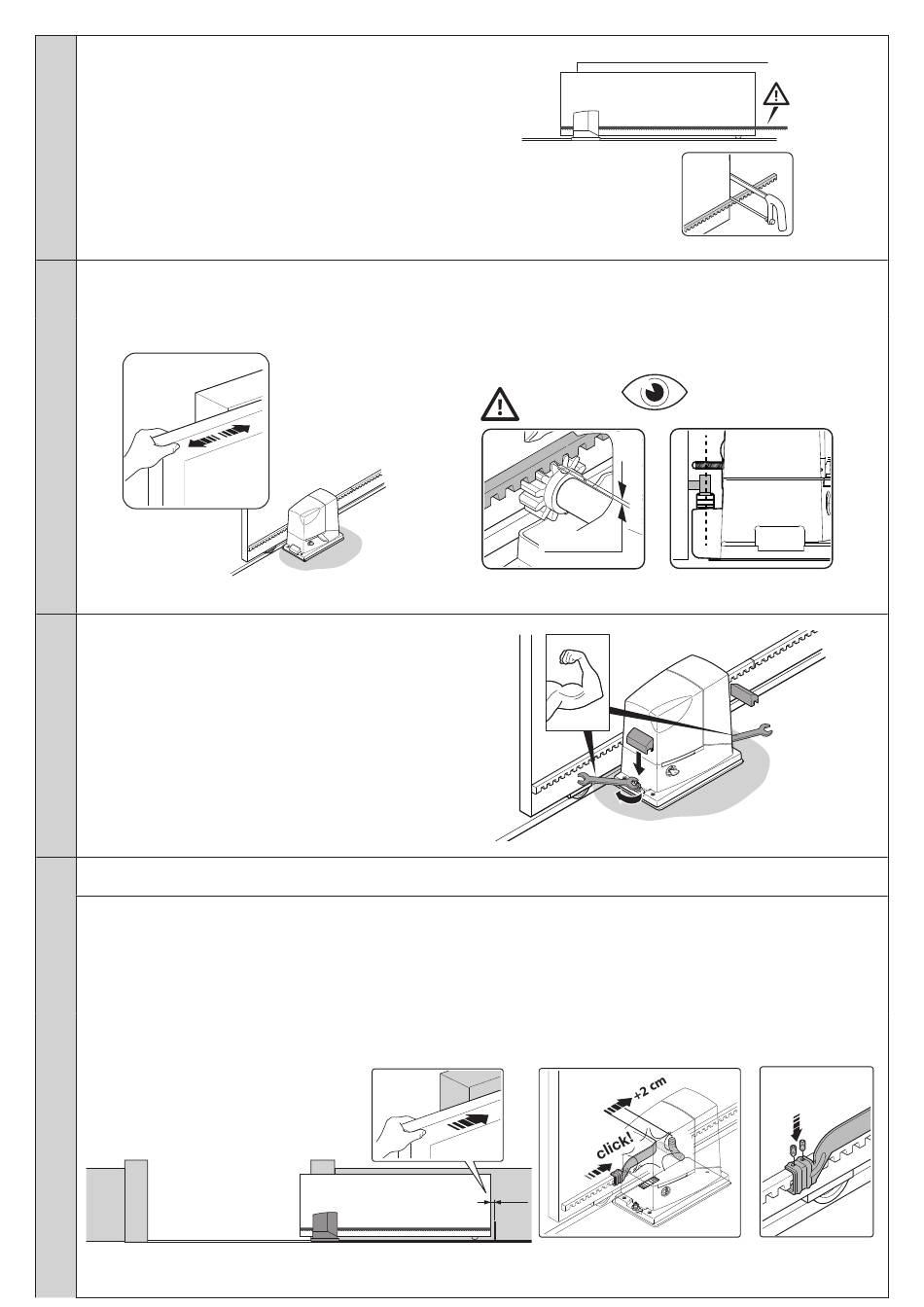

n - couper éventuellement la partie finale en trop de la
crémaillère
06.
Déplacer manuellement le vantail en ouverture et en fermeture pour s'assurer que la crémaillère coulisse tout en restant bien alignée
par rapport au pignon.
Remarque : s'assurer de la présence, entre le pignon et la crémaillère, d'un espace de 1 à 2 mm sur toute la longueur du vantail
07.
Serrer fermement les écrous de montage du motoréduc-
teur à la plaque de base et couvrir les écrous avec les
bouchons appropriés
1÷2 mm
08.
Fixer la patte de fin de course d'OUVERTURE et de FERMETURE : effectuer ces mêmes opérations sur les deux butées de fin de
course
OUVERTURE :
a - ouvrir manuellement le vantail du portail en laissant 2/3 cm par rapport à la butée mécanique
b - faire glisser la patte de fin de course sur la crémaillère dans le sens de l'ouverture jusqu'à l'intervention du fin de course (la commu-
tation est confirmée par un clic)
c - après le clic, faire avancer la patte sur 2 cm (minimum)
d - fixer la patte de fin de course à la crémaillère à l'aide des goujons
1÷2 mm
2-3 cm
Français – 7
