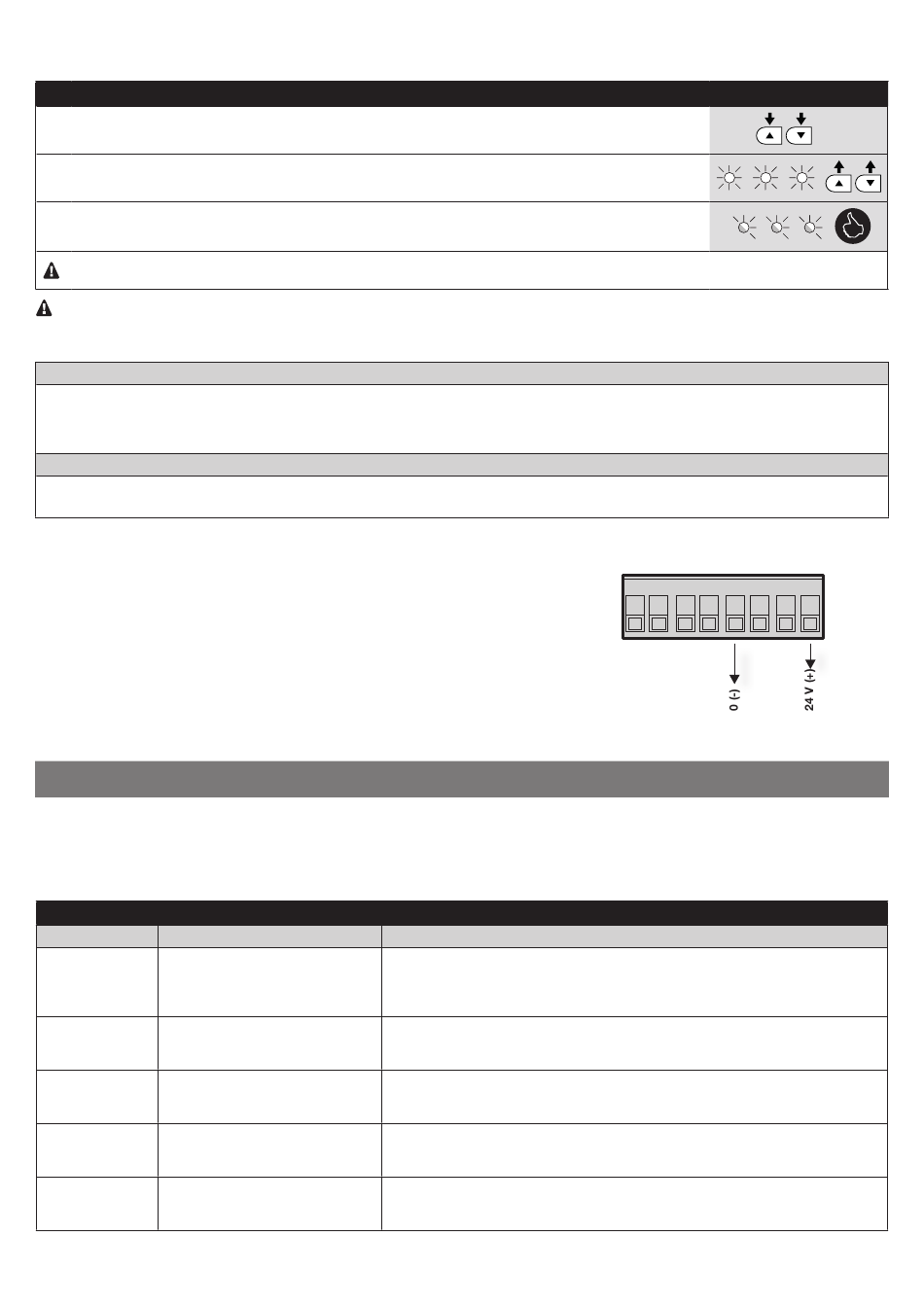

8.4 - Élimination totale de la mémoire
Pour effacer entièrement la mémoire et réinitialiser aux valeurs d'usine, exécuter la procédure suivante quand le moteur est arrêté :
01.
Maintenir les touches s et t enfoncées en même temps pendant 3 s.
02.
Quand toutes les leds s'allument en même temps, relâcher les touches.
03.
Au terme de la procédure, les leds L1, L2 et L3 clignotent.
Après l'effacement total, il est possible de relancer la procédure d'acquisition du fin de course en exécutant la procédure « QuickSetup »
(paragraphe 7.2).
Important - Cette procédure ne permet pas l'élimination des émetteurs.
8.5 - Fonctions particulières
Fonction « Ouvre toujours »
Il s'agit d'une propriété de l'unité de commande qui permet de toujours commander une manœuvre d'ouverture quand la commande de
« Pas-à-pas » a une durée supérieure à 3 secondes ; elle est utile, par exemple, pour connecter à l'entrée SbS le contact d'une horloge de
programmation pour maintenir le portail ouvert pendant une certaine plage horaire.
Cette propriété est valable quelle que soit la programmation de l'entrée SbS (voir paramètre « Fonction SbS » - tableau 11).
Fonction « Manœuvre dans tous les cas »
Si un dispositif de sécurité quelconque devait mal fonctionner ou tomber en panne, il est possible dans tous les cas de commander et de
manœuvrer le portail en mode « Homme mort ». Pour les détails, consulter la « NOTICE D'UTILISATION » détachable (à la fin du manuel)
8.6 - Alimentation de dispositifs externes
Pour alimenter des dispositifs externes (lecteur de proximité pour cartes à transpondeur
ou le rétroéclairage
d'un sélecteur à clé), il est possible de connecter le dispositif à l'unité du produit comme
indiqué sur la figure ci-contre.
La tension d'alimentation est de 24 Vcc -30% - +50% avec courant maximum dispo-
nible de 100 mA.
9
DIAGNOSTIC
L'unité de commande émet des signalisations particulières qui indiquent l'état de fonctionnement ou de l'éventuel mauvais fonctionnement.
La led OK peut clignoter en rouge en cas de détection d'une anomalie durant le fonctionnement normal ; elle effectuera notamment un certain
nombre de clignotements suivis d'une pause d'une seconde pour indiquer le type d'erreur/anomalie
9.1 - Signalisations du clignotant et de la lampe d'accueil
Signalisation
Cause
2 clignotements
Intervention d'une photocellule
pause d'1 s
2 clignotements
3 clignotements
Intervention du limiteur de la
pause d'1 s
« Force Moteur »
3 clignotements
4 clignotements
Intervention de l'entrée de STOP
pause d'1 s
4 clignotements
5 clignotements
Erreur de mémorisation des para-
pause d'1 s
mètres internes
5 clignotements
6 clignotements
La limite maximum du nombre de
pause d'1 s
manœuvres par
6 clignotements
heure a été dépassée
20 – Français
Tableau 16 - Procédure d'effacement total de la mémoire
Tableau 17 - Signalisations du clignotant et de la lampe d'accueil
Solution
Au début de la manœuvre, une ou plusieurs photocellules refusent d'autoriser la
manœuvre : contrôler l'éventuelle présence d'obstacles.
Durant le mouvement de fermeture, c'est normal si un obstacle est effectivement
présent.
Durant le mouvement, le portail a rencontré une friction plus forte ; en vérifier la
cause.
Au début de la manœuvre ou durant le mouvement, l'entrée Stop est intervenue : en
vérifier la cause.
Attendre au moins 30 secondes au cours desquelles l'unité de commande tente la
réinitialisation. Si la situation persiste, il faut effacer la mémoire et effectuer à nou-
veau la mémorisation.
Attendre quelques minutes que le limiteur de manœuvres redescende en-dessous
de la limite maximum.
8
7
6
5
4
3
2
3 s
1
