06.
Le réglage de la force est important pour la sécurité et doit être effectué très soigneusement par des personnes qualifiées. Important !
- Régler la force à un niveau suffisant pour permettre l'exécution correcte de la manœuvre ; toute valeur supérieure à celles nécessaires
au déplacement du portail peut, en cas d'impact avec des obstacles, développer des forces susceptibles de blesser les personnes et
les animaux et de provoquer des dommages aux choses
07.
Avant la mise en service de l'automatisme, informer correctement par écrit le propriétaire sur les dangers et les risques résiduels
7

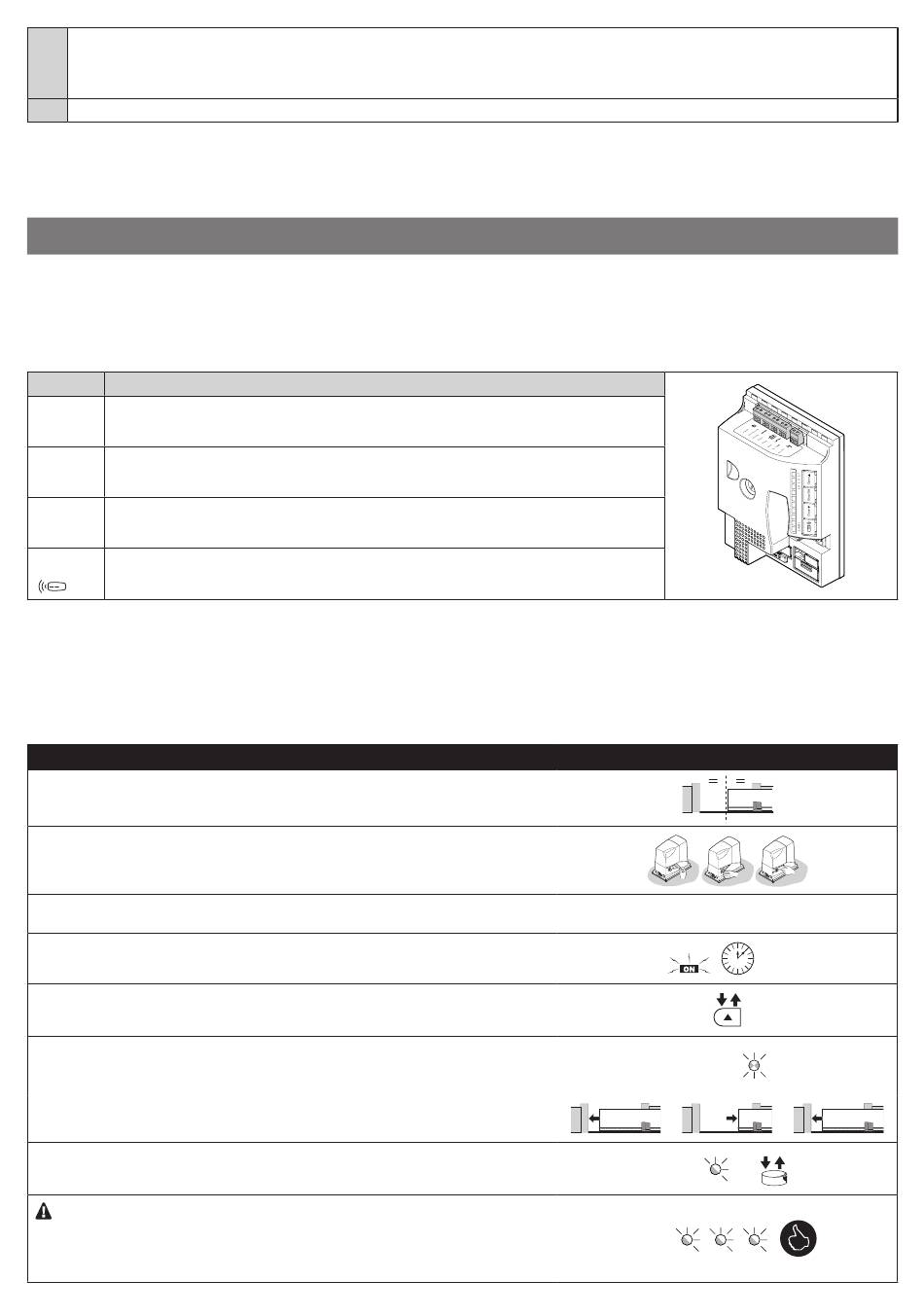

PROGRAMMATION
7.1 - Touches de programmation
L'unité de commande de ROAD présente quelques fonctions programmables ; le réglage des fonctions s'effectue par le biais de 4 touches
prévues sur l'unité et visualisées à l'aide de 4 leds : L1, L2, L3, L4(R).
Les configurations par défaut devraient satisfaire la plupart des exigences mais peuvent être modifiées à tout moment moyennant une procé-
dure de programmation spécifique, voir paragraphe 7.6.
Touches
Fonction
La touche « OPEN » permet de commander l'ouverture du portail ou de déplacer vers le
Open
s
haut le point de programmation.
Stop /
La touche « STOP » permet d'arrêter la manœuvre. Si elle est enfoncée pendant plus de 3
Set
secondes, elle permet d'accéder à la programmation selon les modalités décrites ci-après.
La touche « CLOSE » permet de commander la fermeture du portail ou de déplacer vers
Close
t
le bas le point de programmation.
Radio
La touche « RADIO » permet de mémoriser et d'éliminer les émetteurs à utiliser avec
ROAD.
7.2 - CONFIGURATION RAPIDE
La fonction de configuration rapide permet d'accélérer les temps de mise en fonction du moteur. Elle ne fonctionne qu'avec la mémoire
vierge.
Cette procédure permet d'identifier et de mémoriser la configuration de l'entrée STOP, la présence ou non de la connexion en mode « Phototest »
de l'entrée PHOTO, les positions d'ouverture et de fermeture ainsi qu'un éventuel émetteur mémorisé en Mode 2 avec commande pas-à-pas.
Procédure de mémorisation
01.
Amener le vantail du portail à mi-course
02.
Bloquer le motoréducteur
03.
Configurer la direction en fonction de la position du motoréducteur par rapport
au vantail
04.
Mettre l'unité de commande sous tension et attendre 10 s
05.
Enfoncer et relâcher la touche s
06.
Phase d'acquisition des dispositifs :
les leds L2 et L3 clignotent rapidement pendant toute la durée de l'acquisition
et le portail effectue la fermeture, ouverture et fermeture
06.
La led L4(R) clignote 1 fois par seconde : enfoncer et relâcher la touche de
l'émetteur à mémoriser
Si la mémorisation a été effectuée correctement, la led L4(R) (sur l'unité de
commande) émet 3 clignotements.
Répéter cette procédure pour chaque émetteur à mémoriser.
La phase de mémorisation se termine automatiquement si aucun nouvel
émetteur n'est mémorisé dans les 10 secondes qui suivent.
Tableau 6 - Procédure de configuration rapide
voir le paragraphe 5.1
10 s
L2 et L3
L4(R)
...
L4(R)
Français – 13
