Apprentissage Des Dispositifs - Nice ROX600 Manuel D'installation Et D'utilisation

5 – Le branchement de l'automatisme au secteur doit être effectué par du personnel qualifié et
expérimenté dans le plein respect des lois, normes et règlements locaux.

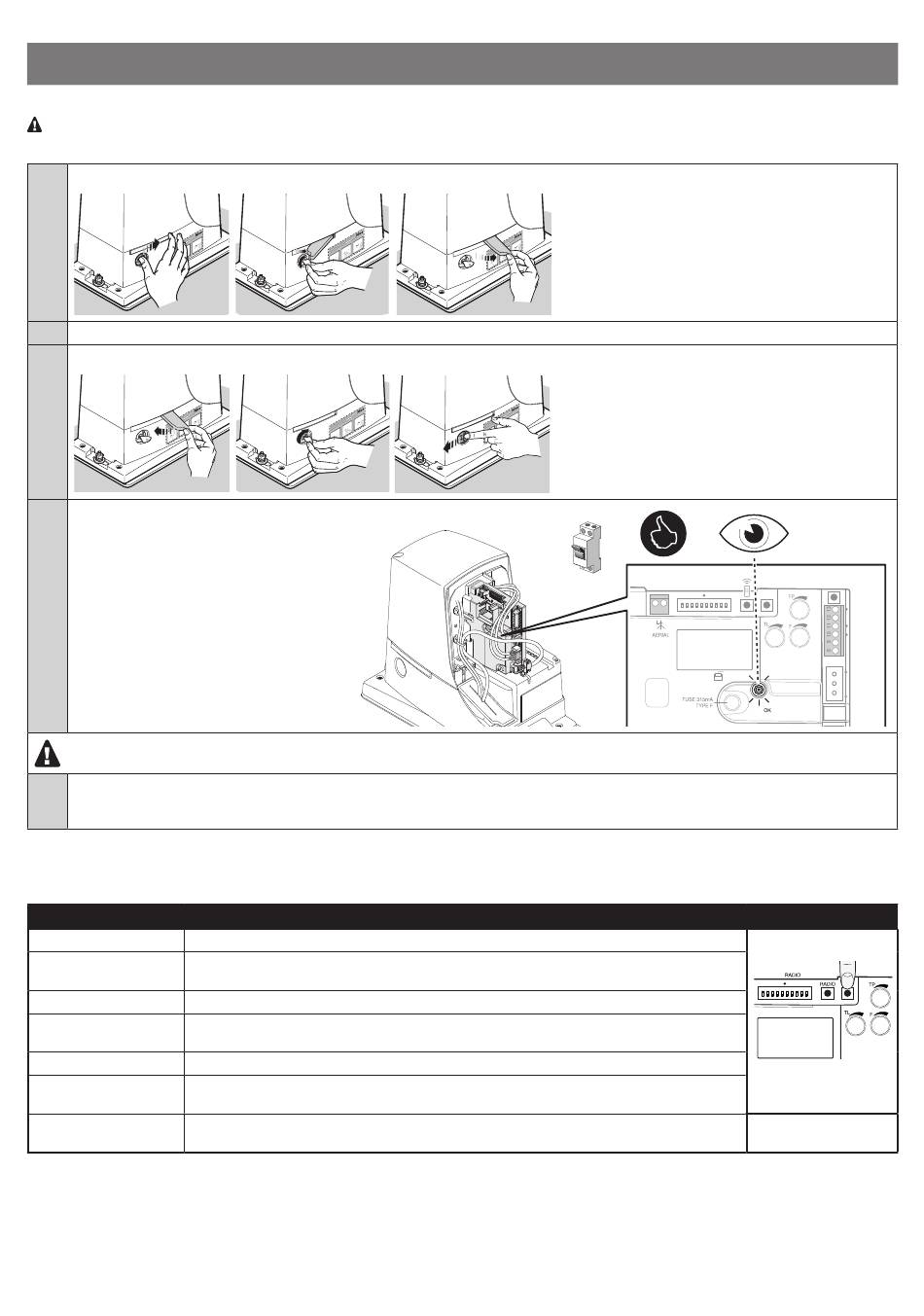

Procéder comme indiqué ci-après
ATTENTION ! Amener le vantail du portail à mi-course
Bloquer le motoréducteur manuellement
01. Débloquer manuellement le motoréducteur pour pouvoir déplacer le portail en ouverture et en fermeture
02. - que la Led OK émet des clignotements réguliers :
03. Bloquer manuellement le motoréducteur
04. Aucune entrée dédiée n'ayant été prévue, il
est nécessaire d'utiliser des dispositifs Nice
spécifiques :
- bords sensibles fixes : utiliser une interface
« TCE » 1 clignotement par seconde
- qu'aucune manœuvre n'est effectuée et
que le feu clignotant est éteint
si ces conditions ne sont pas remplies, procéder comme suit (phase 05)
05. Mettre l'automatisme hors tension et contrôler les branchements électriques, les alignements des photocellules et des fusibles. Contrôler
éventuellement la connexion des deux fins de course : déplacer le levier du fin de course et s'assurer que le fin de course correspondant
intervient en éteignant la led FCA ou la led FCC présentes sur l'unité de commande

5.2 - Apprentissage des dispositifs

Après le branchement de l'alimentation, la centrale doit reconnaître les dispositifs branchés sur l'entrée STOP et la configuration de l'entrée PHOTO.
1 Appuyer en restant appuyé sur la touche PROGRAM
2 Après 3 secondes, la procédure d'apprentissage des dispositifs est lancée ; la LED OK
commence à clignoter plus rapidement ; rester appuyé sur la touche PROGRAM
3 Attendre quelques secondes que la centrale finisse l'apprentissage des dispositifs
4 Au terme de l'apprentissage des dispositifs, la LED STOP doit s'allumer et la LED OK reste
fixe avec une couleur verte
5 Relâcher la touche PROGRAM au bout de 10 secondes
6 La LED OK fait alors 3 clignotements verts, confirmant ainsi que l'apprentissage des
dispositifs a eu lieu
7 Si le processus d'apprentissage des dispositifs a échoué, le led OK indique le résultat
négatif avec 5 clignotements rouges
La phase d'apprentissage des dispositifs branchés peut être reproduite à tout moment, même après l'installation, par exemple en cas d'ajout
d'un dispositif ; pour en comprendre le fonctionnement, se référer au paragraphe 8.1 « Ajouter ou enlever des dispositifs ».
Une fois le processus d'apprentissage des dispositifs terminés, vérifier que les leds PHOTO et STOP sont allumées ; dans le cas contraire, il est
nécessaire de reproduire la phase 05 décrite au paragraphe 5.1 - Branchement de l'automatisme au secteur. Une fois les opérations terminées,
fermer le couvercle avec la vis spécifique.
ON
Tableau 7
PROGRAM
2 1
1 2 3 4 5 6 7 8 910
PROGRAM SWITCH
IBT4N
LED:
LED
1 2 3 4 5 6 7 8 910
PROGRAM SWITCH
PROG
Français – 11
