Connexion d'un deuxième MPod – QuadHemo
La connexion d'un deuxième MPod - QuadHemo
au premier MPod - QuadHemo permet la prise en
charge de quatre autres mesures de pression
artérielle invasive.
A
E
D
G
H
Notice d'utilisation – Infinity Acute Care System – Infinity M540 Logiciel VG7.n
B
C
F
B
C
F

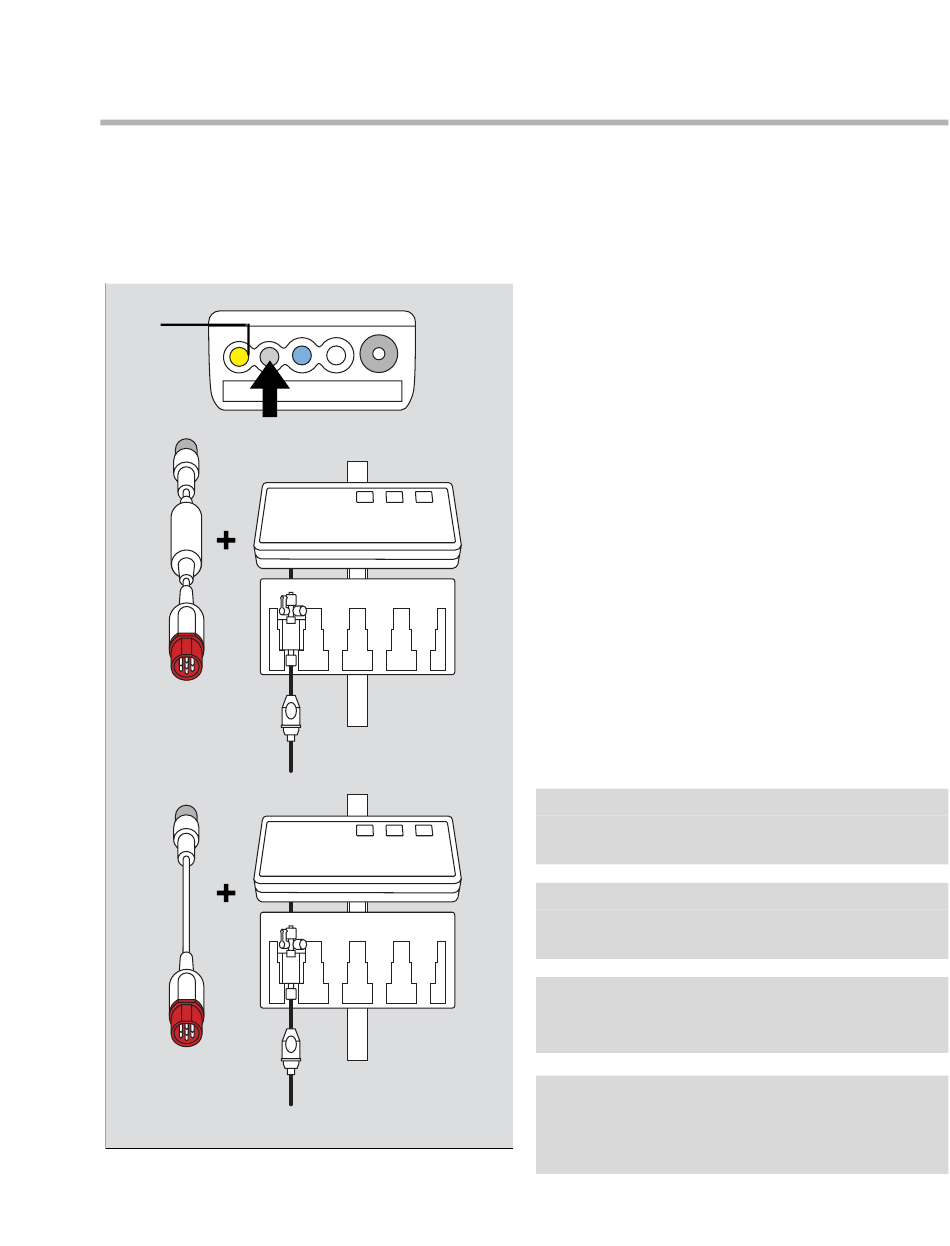

A Port hémodynamique sur le M540
B MPod - QuadHemo
C Transducteur
D Connecteur rouge du câble du pod
E Connecteur gris du câble du pod
F Câble du transducteur
G Connecteur gris du câble de pod à pod
H Connecteur rouge du câble de pod à pod
Pour connecter un deuxième MPod -

QuadHemo

1 Connecter le connecteur gris du câble du pod
(E) au port hémodynamique du M540 (A).
2 Connecter le connecteur rouge du câble du pod
(D) au connecteur situé sur le côté droit du
premier MPod – QuadHemo (B).
3 Connecter le connecteur gris du câble de pod à
pod (G) au premier MPod – QuadHemo (B).
4 Connecter le connecteur rouge du câble de pod
à pod (H) au deuxième MPod – QuadHemo.
REMARQUE
La fin de la remise à zéro est annoncée par un
son audible.
REMARQUE
Le débit cardiaque ne peut être mesuré que sur le
premier MPod – Quad Hemo.
REMARQUE
La touche Start DC du deuxième MPod - QuadHe-
mo est désactivée.
REMARQUE
Les connexions température A et DC / tempéra-
ture B sont désactivées sur le deuxième MPod –
Quad Hemo.
