ABB REG670 2.0 CEI Manuel D'application page 71

1MRK 502 051-UFR -
IEC06000196 V2 FR

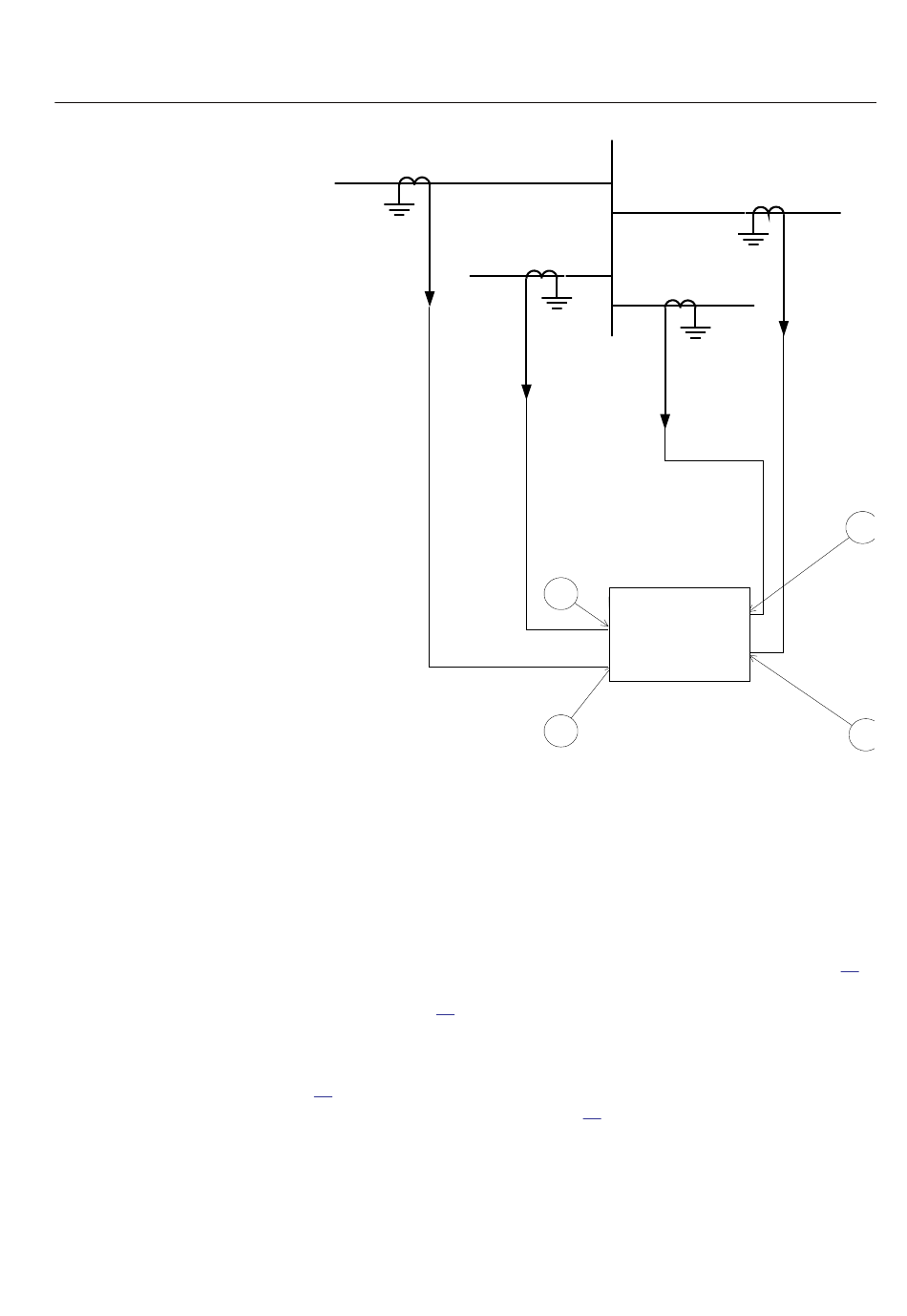

Figure 16: Exemple de réglage des paramètres CTStarPoint dans le DEI
Manuel d'application
Pour la protection du jeu de barres, il est possible de régler les paramètres de
CTStarPoint de deux façons différentes.
La première solution consistera à utiliser le jeu de barres comme objet de référence.
Dans ce cas pour toutes les entrées de TC marquées du chiffre 1 dans la figure 16,
régler CTStarPoint = ToObject (Vers l'Objet), et pour toutes les entrées marquées du
chiffre 2 dans la figure 16, régler CTStarPoint = FromObject (Depuis l'Objet).
La seconde solution consistera à utiliser toutes les travées connectées comme objet de
référence. Dans ce cas pour toutes les entrées de TC marquées du chiffre 1 dans la
figure 16, régler CTStarPoint = FromObject (Depuis l'Objet), et pour toutes les
entrées marquées du chiffre 2 dans la figure 16, régler CTStarPoint = ToObject (Vers
l'Objet).
Entrées analogiques
Jeu de barres
Busbar
Protection de
Busbar
jeu de barres
Protection
1
DEI
2
Section 4
2
1
en06000196.vsd
65
