Application

La fonction de protection de distance rapide ZMFPDIS du DEI est conçue pour
apporter un temps de fonctionnement inférieur à un cycle, jusqu'à mi-cycle, pour les
défauts de base. Dans le même temps, elle est spécifiquement conçue pour offrir une
vigilance supplémentaire en cas de conditions difficiles sur les réseaux de transport
haute tension, telles que des défauts sur des lignes longues fortement chargées et des
défauts générant des signaux à forte distorsion. Ces défauts sont gérés avec la plus
grande sécurité et la plus grande fiabilité, bien que nécessitant parfois une vitesse de
fonctionnement réduite.
Mise à la terre du système
Le type de mise à la terre du réseau joue un rôle important lors de la conception du
système de protection. Un éclairage est apporté ci-dessous sur certains aspects de la
protection de distance.
Réseaux directement mis à la terre
Dans les systèmes directement mis à la terre les neutres de transformateur sont
directement reliés à la terre sans impédance entre le neutre de transformateur et la
terre.
IEC05000215 V1 FR

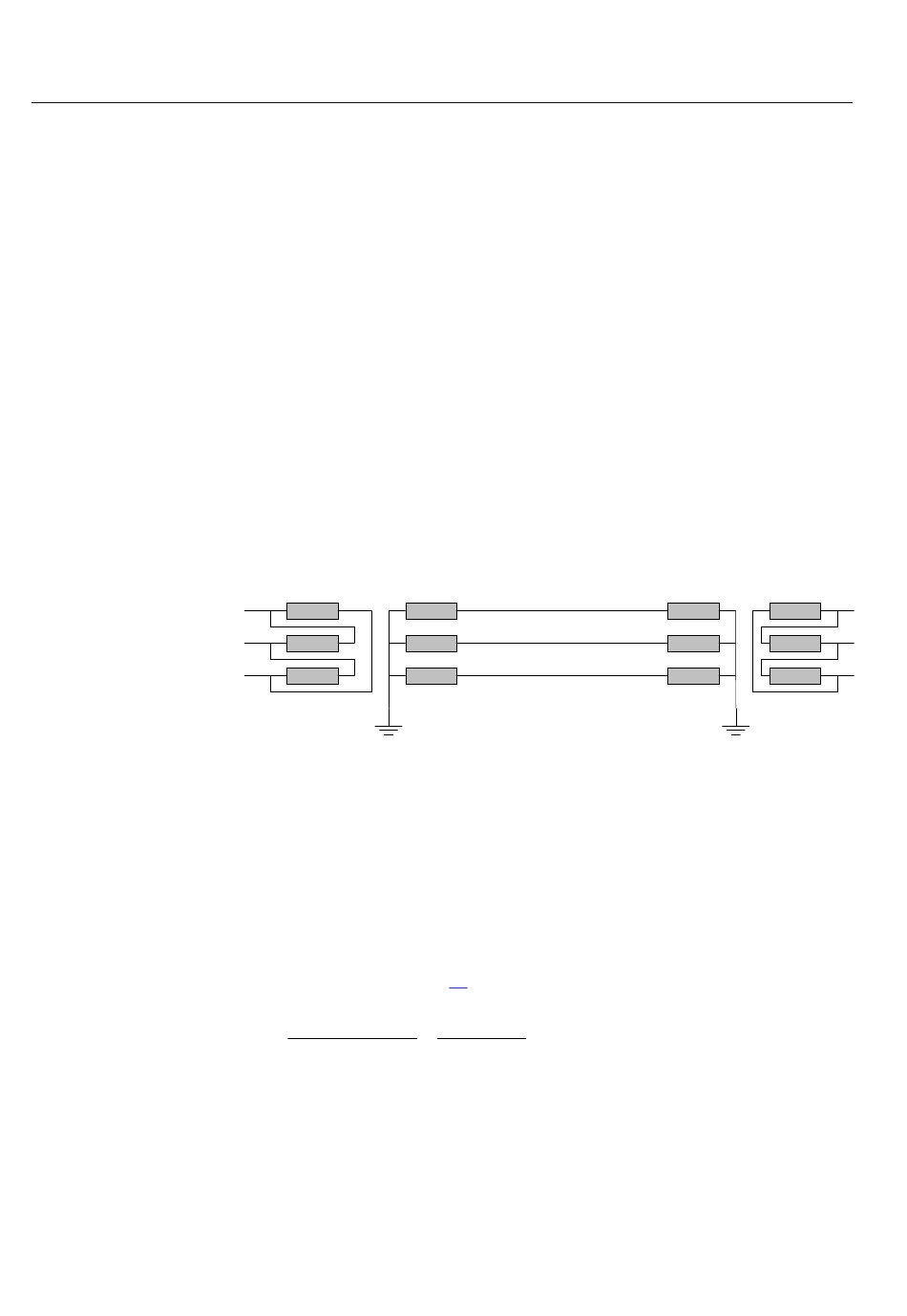

Figure 64: Réseau avec mise à la terre directe
Le courant de défaut de terre est au moins aussi élevé si ce n'est plus que le courant de
court-circuit. Les impédances série déterminent l'amplitude du courant de défaut.
L'admittance shunt a une influence très limitée sur le courant de défaut à la terre.
L'admittance shunt peut, cependant, avoir une influence marginale sur le courant de
défaut à la terre dans les réseaux avec des lignes de transport longues.
Le courant de défaut de terre pour un défaut monophasé-terre dans la phase L1 peut
être calculé selon l'équation
×
3 U
=
3I L1
0
+ + +
Z Z Z 3Z
1 2 0 f
EQUATION1267 V3 EN
31 :
U
=
L1
+ +
Z Z Z
1 N f
