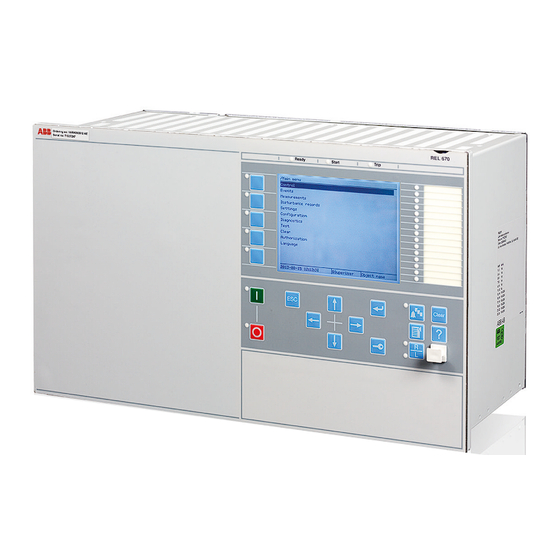

Relion
série 670
Protection de distance REL670 2.0 CEI
Manuel de mise en service

Publicité

Table des Matières
loading

Manuels Connexes pour ABB Relion 670 Serie

Sommaire des Matières pour ABB Relion 670 Serie

  • Page 1 ® Relion série 670 Protection de distance REL670 2.0 CEI Manuel de mise en service...
  • Page 3 ID document: 1MRK 506 340-UFR Publié: septembre 2016 Révision: - Version du produit: 2.0 © Copyright 2016 ABB. Tous droits réservés...

  • Page 4: Marques Déposées

    (eay@cryptsoft.com) et Tim Hudson (tjh@cryptsoft.com). Marques déposées ABB et Relion sont des marques déposées du Groupe ABB. Tous les autres noms de marques ou de produits mentionnés dans ce document peuvent être des marques de commerce ou des marques déposées de leurs propriétaires respectifs.

  • Page 5: Renonciation De Responsabilité

    éviter ou réduire de tels risques. Ce document a été vérifié avec soin par ABB, mais il n'est pas possible d'éliminer entièrement des écarts éventuels y afférant. En cas d'identification d'erreur, il est demandé...

  • Page 6: Conformité

    électromagnétique (directive CEM 2004/108/CE) et sur les équipements électriques destinés à être utilisés dans les limites de tension spécifiées (Directive Basse tension 2006/95/CE). Cette conformité résulte de tests conduits par ABB conformément aux normes produit EN 60255-26 pour la Directive CEM et aux normes produit EN 60255-1 et EN 60255-27 pour la Directive Basse tension.

  • Page 7: Table Des Matières

    Table des matières Table des matières Section 1 Introduction..............13 Ce manuel..................13 Ce manuel est destiné à..............13 Documentation du produit..............14 Ensemble de documentation du produit........14 Historique des révisions du document.........15 Documents associés..............16 Symboles et conventions du manuel..........16 Symboles..................16 Conventions du manuel...............17 Mappage CEI 61850 édition 1 / édition 2........
  • Page 8 Table des matières Section 5 Configuration du DEI et modification des réglages..55 Présentation..................55 Configuration des entrées TC analogiques........56 Reconfiguration du terminal intelligent..........57 Section 6 Établissement de la connexion et vérification de la communication SPA/CEI..........59 Saisie des réglages................59 Saisie des réglages SPA.............
  • Page 9 Table des matières Introduction..................77 Réglages du rapport de perturbographie........77 Perturbographe................77 Enregistreur d'événements (ER) et Liste d'événements (EL)..78 Identification de la fonction à tester dans le manuel de référence technique ..................79 Protection différentielle..............79 Protection différentielle à haute impédance HZPDIF ....79 Vérification des réglages............
  • Page 10 Table des matières Achèvement de l'essai............102 Sélection de phase avec empiètement de charge, caractéristique quadrilatérale FDPSPDIS ........ 102 Mesure de la limite de fonctionnement des valeurs de réglage................. 104 Achèvement de l'essai............105 Zones protection distance, caractéristique quadrilatérale ZMFPDIS...................105 Mesure de la limite de fonctionnement des valeurs définies en cas d'absence de caractéristiques d'empiètement de charge formé...
  • Page 11 Table des matières La trajectoire de l'impédance ne rentre pas dans la caractéristique de lentille............131 La trajectoire de l'impédance traverse la caractéristique de lentille dans la zone 2............133 Essai de la limite entre la zone 1 et la zone 2, définie par le ReachZ1 ..............135 paramètre La trajectoire de l'impédance traverse la caractéristique...
  • Page 12 Table des matières Achèvement de l'essai............151 Protection à maximum de courant inverse à quatre seuils NS4PTOC .................151 Achèvement de l'essai............152 Protection directionnelle sensible à maximum de puissance et à maximum de courant résiduels SDEPSDE ....... 152 Mesure de la limite de fonctionnement et des temps de fonctionnement pour les seuils affichés.......
  • Page 13 Table des matières Achèvement de l'essai............171 Protection temporisée à maximum de courant avec retenue de tension VRPVOC..............171 Vérification des réglages............171 Achèvement de l'essai............174 Protection de tension..............175 Protection à minimum de tension à deux seuils UV2PTUV ..175 Vérification des réglages............175 Achèvement de l'essai............176 Protection à...
  • Page 14 Table des matières Vérification des réglages............190 Achèvement de l'essai............190 Protection à multi-usages............... 191 Protection générale de courant et de tension CVGAPC....191 Fonction de surintensité (non directionnelle)......191 Fonction à maximum de courant avec courant de retenue.. 192 Fonction à maximum de courant avec tension de retenue...192 Fonction à...
  • Page 15 Table des matières Achèvement de l'essai............216 Contrôle d'appareils (APC)............216 Commande simple, 16 signaux (SINGLECMD)......217 Interverrouillage.................217 Schéma de téléprotection...............217 Logique de téléprotection pour protection de distance ou à maximum de courant ZCPSCH..........217 Essai de la portée réduite conditionnelle......218 Essai de la portée étendue conditionnelle......218 Essai du schéma de blocage..........
  • Page 16 Table des matières Protection à maximum de tension inverse LCNSPTOV..234 Protection à maximum de tension homopolaire LCZSPTOV234 Protection à maximum de courant inverse LCNSPTOC..235 Protection à maximum de courant homopolaire LCZSPTOC236 Maximum de courant triphasé LCP3PTOC......236 Minimum de courant triphasé LCP3PTUC......237 Logique...................238 Logique de déclenchement, sortie triphasée commune SMPPTRC ................
  • Page 17 Table des matières Gestion du groupe de réglage des paramètres SETGRPS..252 Vérification des réglages............252 Achèvement de l'essai............253 Sortie du mode d'essai..............253 Section 11 Contrôle directionnel............ 255 Présentation................... 255 Contrôle directionnel de la protection de distance......255 Section 12 Mise en service et maintenance du système d'élimination des défauts..........259 Essais de mise en service..............

  • Page 19: Ce Manuel

    Section 1 1MRK 506 340-UFR - Introduction Section 1 Introduction Ce manuel Le manuel de mise en service contient les instructions relatives à la mise en service du DEI. Il peut également être utilisé par les ingénieurs système et le personnel de maintenance comme assistance lors des phases d'essai.

  • Page 20: Documentation Du Produit

    Section 1 1MRK 506 340-UFR - Introduction Documentation du produit 1.3.1 Ensemble de documentation du produit Manuel d’ingénierie Manuel d’installation Manuel de mise en service Manuel de l’utilisateur Manuel d’application Manuel technique Manuel de protocole de communication Guide de déploiement de la cyber-sécurité...

  • Page 21: Historique Des Révisions Du Document

    Section 1 1MRK 506 340-UFR - Introduction par injection secondaire. Le manuel décrit la procédure d'essai d'un DEI dans un poste qui n'est pas en service. Les chapitres sont organisés dans l'ordre chronologique de mise en service du DEI. Les procédures peuvent être suivies également lors des opérations de service et de maintenance.

  • Page 22: Documents Associés

    Section 1 1MRK 506 340-UFR - Introduction 1.3.3 Documents associés Documents associés au REL670 ID document Manuel d'application 1MRK 506 338-UFR Manuel de mise en service 1MRK 506 340-UFR Guide de l'acheteur 1MRK 506 341-BFR Manuel technique 1MRK 506 339-UFR Certificat d'essai de type 1MRK 506 341-TEN Manuels série 670...

  • Page 23: Conventions Du Manuel

    Section 1 1MRK 506 340-UFR - Introduction L'icône Attention surface chaude signale des informations ou un avertissement importants concernant la température des surfaces du produit. L'icône Attention indique des informations importantes ou un avertissement se rapportant au concept traité dans le texte. Elle peut indiquer la présence d'un danger pouvant entraîner une altération du logiciel ou endommager le matériel ou les biens.
  • Page 24 Section 1 1MRK 506 340-UFR - Introduction • Le caractère ^ situé devant le nom d'un signal d'entrée/sortie indique que le nom du signal peut être personnalisé à l'aide du logiciel PCM600. • Le caractère * après un nom de signal d'entrée/sortie indique que le signal doit être connecté...
  • Page 25 Section 1 1MRK 506 340-UFR - Introduction Nom du bloc fonctionnel Nœuds logiques édition 1 Nœuds logiques édition 2 BUSPTRC_B11 BUSPTRC BUSPTRC BUSPTRC_B12 BUSPTRC BUSPTRC BUSPTRC_B13 BUSPTRC BUSPTRC BUSPTRC_B14 BUSPTRC BUSPTRC BUSPTRC_B15 BUSPTRC BUSPTRC BUSPTRC_B16 BUSPTRC BUSPTRC BUSPTRC_B17 BUSPTRC BUSPTRC BUSPTRC_B18 BUSPTRC BUSPTRC...
  • Page 26 Section 1 1MRK 506 340-UFR - Introduction Nom du bloc fonctionnel Nœuds logiques édition 1 Nœuds logiques édition 2 CMSQI CMSQI CMSQI COUVGAPC COUVLLN0 LLN0 COUVPTOV COUVPTOV COUVPTUV COUVPTUV CVGAPC GF2LLN0 LLN0 GF2MMXN GF2MMXN GF2PHAR GF2PHAR GF2PTOV GF2PTOV GF2PTUC GF2PTUC GF2PTUV GF2PTUV GF2PVOC...
  • Page 27 Section 1 1MRK 506 340-UFR - Introduction Nom du bloc fonctionnel Nœuds logiques édition 1 Nœuds logiques édition 2 L3CPDIF L3CPDIF LLN0 L3CGAPC L3CPDIF L3CPHAR L3CPTRC L4UFCNT L4UFCNT L4UFCNT L6CPDIF L6CPDIF LLN0 L6CGAPC L6CPDIF L6CPHAR L6CPTRC LAPPGAPC LAPPLLN0 LLN0 LAPPPDUP LAPPPDUP LAPPPUPF LAPPPUPF...
  • Page 28 Section 1 1MRK 506 340-UFR - Introduction Nom du bloc fonctionnel Nœuds logiques édition 1 Nœuds logiques édition 2 NS4PTOC EF4LLN0 LLN0 EF4PTRC EF4PTRC EF4RDIR EF4RDIR GEN4PHAR PH1PTOC PH1PTOC OC4PTOC OC4LLN0 LLN0 GEN4PHAR GEN4PHAR PH3PTOC PH3PTOC PH3PTRC PH3PTRC OEXPVPH OEXPVPH OEXPVPH OOSPPAM OOSPPAM...
  • Page 29 Section 1 1MRK 506 340-UFR - Introduction Nom du bloc fonctionnel Nœuds logiques édition 1 Nœuds logiques édition 2 SESRSYN RSY1LLN0 LLN0 AUT1RSYN AUT1RSYN MAN1RSYN MAN1RSYN SYNRSYN SYNRSYN SINGLELCCH SCHLCCH SLGAPC SLGGIO SLGAPC SMBRREC SMBRREC SMBRREC SMPPTRC SMPPTRC SMPPTRC SP16GAPC SP16GGIO SP16GAPC SPC8GAPC...
  • Page 30 Section 1 1MRK 506 340-UFR - Introduction Nom du bloc fonctionnel Nœuds logiques édition 1 Nœuds logiques édition 2 VRPVOC VRLLN0 LLN0 PH1PTRC PH1PTRC PH1PTUV PH1PTUV VRPVOC VRPVOC VSGAPC VSGGIO VSGAPC WRNCALH WRNCALH ZC1PPSCH ZPCPSCH ZPCPSCH ZC1WPSCH ZPCWPSCH ZPCWPSCH ZCLCPSCH ZCLCPLAL LLN0 ZCLCPSCH...

  • Page 31: Informations Sur La Sécurité

    Section 2 1MRK 506 340-UFR - Informations sur la sécurité Section 2 Informations sur la sécurité Symboles sur le produit Tous les avertissements doivent être respectés. Lire l'ensemble du manuel avant d'effectuer l'installation ou tout travail de maintenance sur le produit. Tous les avertissements doivent être respectés.
  • Page 32 Section 2 1MRK 506 340-UFR - Informations sur la sécurité Toujours utiliser des fiches d'essai isolées lors de la mesure de signaux sur des circuits ouverts. Les tensions et les courants en présence sont potentiellement mortels. Pendant le fonctionnement normal, ne jamais brancher / débrancher un fil électrique ou un connecteur à...

  • Page 33: Symboles De Remarque

    Section 2 1MRK 506 340-UFR - Informations sur la sécurité Lorsque des modifications de réglages sont apportées au DEI, les mesures nécessaires doivent être prises afin de prévenir tout déclenchement intempestif. Le DEI contient des composants sensibles aux décharges électrostatiques. Toujours observer les précautions relatives aux décharges électrostatiques avant de toucher des composants.

  • Page 35: Fonctions Disponibles

    Section 3 1MRK 506 340-UFR - Fonctions disponibles Section 3 Fonctions disponibles Fonctions de protection principales = nombre d'exemples de base = grandeurs d'option = fonction optionnelle incluse dans les ensembles A03 (voir les détails de commande) CEI 61850 ANSI Description de la fonction Distance REL670...
  • Page 36 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 ZMMPDIS, Protection de distance ZMMAPDIS multichaîne non commutée (full-scheme), caractéristique quadrilatérale pour défauts de terre ZDMRDIR Élément d'impédance directionnelle à caractéristique mho ZDARDIR Fonction directionnelle supplémentaire de protection de distance pour...

  • Page 37: Fonctions De Protection De Secours

    Section 3 1MRK 506 340-UFR - Fonctions disponibles Fonctions de protection de secours CEI 61850 ANSI Description de la fonction Distance REL670 Protection de courant PHPIOC Protection instantanée à maximum de courant de phase OC4PTOC Protection à maximum 51_67 de courant de phase à quatre seuils EFPIOC Protection instantanée à...
  • Page 38 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 VRPVOC Protection à maximum de courant avec retenue de tension Protection de tension UV2PTUV Protection à minimum de tension à deux seuils OV2PTOV Protection à...

  • Page 39: Fonctions De Contrôle-Commande Et De Surveillance

    Section 3 1MRK 506 340-UFR - Fonctions disponibles Fonctions de contrôle-commande et de surveillance CEI 61850 ANSI Description de la fonction Distance REL670 Contrôle-commande SESRSYN Contrôle de synchronisme, contrôle de présence tension et synchronisation SMBRREC Réenclencheur automatique 1B, 1- 2B, 2- 1B, 1- 2B, 2- APC8...
  • Page 40 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 I103IEDCMD Commandes DEI pour CEI 60870-5-103 I103USRCMD Fonction commandes définies par l'utilisateur pour CEI 60870-5-103 Surveillance du système secondaire CCSSPVC Surveillance du circuit de courant FUFSPVC Supervision fusion fusible...
  • Page 41 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 SLGAPC, Ensemble de logique VSGAPC, AND, d'extension PULSETIMER, GATE, TIMERSET, XOR, LLD, SRMEMORY, FXDSIGN Bloc fonctionnel de signaux fixes B16I Conversion binaire 16 bits en nombre entier BTIGAPC Conversion binaire 16 bits en...
  • Page 42 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 SPGAPC Fonction générique de communication pour indication point unique SP16GAPC Fonction générique de communication pour indication point unique 16 entrées MVGAPC Fonction générique de communication pour valeur mesurée BINSTATREP...

  • Page 43: Communication

    Section 3 1MRK 506 340-UFR - Fonctions disponibles Communication CEI 61850 ANSI Description de la fonction Distance REL670 Communication interne du poste LONSPA, SPA Protocole de communication SPA Protocole de communication LON HORZCOMM Variables du réseau via PROTOCOL Sélection de fonctionnement entre SPA et CEI 60870-5-103 pour SLM...
  • Page 44 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 GOOSEBINR Réception binaire Goose GOOSEDPRC Bloc fonctionnel GOOSE pour la réception de valeur double point GOOSEINTR Bloc fonctionnel GOOSE pour la réception de valeur entière GOOSEMVR Bloc fonctionnel GOOSE...
  • Page 45 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 ACTIVLOG Paramètres de consignation des activités ALTRK Suivi service SINGLELCCH Etat liaison port Ethernet simple PRPSTATUS Etat liaison port Ethernet double Communication de bus de processus CEI 61850-9-2 Protocole de redondance 1-P03...

  • Page 46: Fonctions De Base Du Dei

    Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ANSI Description de la fonction Distance REL670 ECPSCH Logique de téléprotection pour la protection à maximum de courant résiduel ECRWPSCH Logique d'inversion de courant et de faible report de charge pour la protection à...
  • Page 47 Section 3 1MRK 506 340-UFR - Fonctions disponibles CEI 61850 ou nom de Description fonction 3PHSUM Bloc de sommation triphasé ATHSTAT État d'autorisation ATHCHCK Vérification d'autorisation AUTHMAN Gestion des autorisations FTPACCS Accès FTP avec mot de passe SPACOMMMAP Affectation de communication SPA SPATD Date et heure via protocole SPA DOSFRNT...

  • Page 49: Section 4 Démarrage

    Section 4 1MRK 506 340-UFR - Démarrage Section 4 Démarrage Essais de réception en usine et sur site Les essais de fonctionnement correct du DEI sont effectués en différentes occasions, par exemple : • Essais de réception • Essais de mise en service •...

  • Page 50: Vérification De L'alimentation Auxiliaire

    Section 4 1MRK 506 340-UFR - Démarrage • Câble Câble Ethernet RJ-45 (CAT 5) • Kit d'essai triphasé ou autre appareil d'essai en fonction de la complexité de la configuration et des fonctions à tester. • PC avec PCM600 installé avec les ensembles de connectivité correspondant aux DEI à...

  • Page 51: Établissement De La Communication Entre Le Pcm600 Et Le Dei

    Section 4 1MRK 506 340-UFR - Démarrage t (s) xx04000310-1-en.vsd IEC04000310 V2 EN Figure 2: Séquence de démarrage classique du DEI 1 DEI sous tension. LED verte clignotant instantanément 2 Allumage de l'écran LCD et affichage de "IED Startup" 3 Le menu principal s'affiche. La LED verte allumée en permanence indique un démarrage réussi. Si la ligne du haut indique "Fail"...

  • Page 52: Réglage Des Adresses Ip

    Section 4 1MRK 506 340-UFR - Démarrage Si nécessaire, entrer l'adresse IP des DEI. Régler le PC ou le poste de travail pour une liaison directe (point à point) ou Connecter le PC ou le poste de travail au réseau LAN/WAN. Configurer les adresses IP des DEI dans le projet PCM600 pour chaque DEI de façon à...
  • Page 53 Section 4 1MRK 506 340-UFR - Démarrage IEC13000057-1-en.vsd IEC13000057 V1 FR Figure 4: Sélection : Search programs and files (Rechercher les programmes et fichiers) Entrer View network connections (Afficher les connexions réseau) et cliquer sur l'icône View network connections. Protection de distance REL670 2.0 CEI Manuel de mise en service...
  • Page 54 Section 4 1MRK 506 340-UFR - Démarrage IEC13000058-1-en.vsd IEC13000058 V1 FR Figure 5: Cliquer sur View network connections (Afficher les connexions réseau) Cliquer avec le bouton droit de la souris et sélectionner Properties (Propriétés). IEC13000059-1-en.vsd IEC13000059 V1 FR Figure 6: Cliquer avec le bouton droit de la souris sur Local Area Connection (Connexion au réseau local), puis sélectionner Properties (Propriétés)
  • Page 55 Section 4 1MRK 506 340-UFR - Démarrage IEC13000060-1-en.vsd IEC13000060 V1 FR Figure 7: Sélectionner le protocole TCP/IPv4 puis ouvrir Properties (Propriétés) Sélectionner Use the following IP address (Utiliser l'adresse IP suivante) et définir l'adresse IP et le masque de sous-réseau si le port en face avant est utilisé et si l'adresse IP n'est pas configurée pour être obtenue automatiquement par le DEI, voir Figure...

  • Page 56: Inscription D'une Configuration D'application Sur Le Dei

    Section 4 1MRK 506 340-UFR - Démarrage IEC13000062-1-en.vsd IEC13000062 V1 FR Figure 8: Sélection : Utiliser l'adresse IP suivante Utiliser la commande ping pour vérifier la connectivité avec le DEI. Fermer toutes les fenêtres ouvertes et lancer le PCM600. Réglage du PC pour accéder au DEI via un réseau Cette tâche dépend du réseau LAN/WAN utilisé.

  • Page 57: Vérification Des Circuits Des Transformateurs De Courant

    Section 4 1MRK 506 340-UFR - Démarrage Vérification des circuits des transformateurs de courant Vérifier que le câblage est en stricte conformité avec le schéma de raccordement fourni. Les TC doivent être raccordés conformément au schéma de raccordement fourni avec le DEI (phases et polarité).

  • Page 58: Vérification Des Circuits Des Transformateurs De Tension

    Section 4 1MRK 506 340-UFR - Démarrage Vérification des circuits des transformateurs de tension Vérifier que le câblage est en stricte conformité avec le schéma de raccordement fourni. Corriger les erreurs éventuelles avant de poursuivre les essais des circuits. Effectuer les essais suivants pour les circuits. •...

  • Page 59: Vérification Des Circuits D'e/S Binaires

    Section 4 1MRK 506 340-UFR - Démarrage Vérifier que les contacts ont été sertis correctement et qu'ils sont complètement insérés en tirant les fils. Ne jamais faire ceci lorsque les circuits de courant sont en service. Circuit de courant Vérifier que les contacts sont du type circuit de courant. Vérifier que les cavaliers de court-circuit se trouvent dans les bons emplacements.
  • Page 60 Section 4 1MRK 506 340-UFR - Démarrage pour les câbles en fibre de verre. Vérifier le rayon de courbure minimum admissible auprès du fabricant du câble optique. Protection de distance REL670 2.0 CEI Manuel de mise en service...

  • Page 61: Section 5 Configuration Du Dei Et Modification Des Réglages

    Section 5 1MRK 506 340-UFR - Configuration du DEI et modification des réglages Section 5 Configuration du DEI et modification des réglages Présentation Si le DEI n'est pas livré avec une configuration, il est nécessaire de disposer des valeurs propres au client pour chaque paramètre de réglage ainsi que d'un fichier de configuration afin de pouvoir paramétrer et configurer le DEI.

  • Page 62: Configuration Des Entrées Tc Analogiques

    Section 5 1MRK 506 340-UFR - Configuration du DEI et modification des réglages éléments, tels que les états d'objet et la position du commutateur Local/A distance, sont enregistrés de manière légèrement différente, l'enregistrement des données sur la mémoire FLASH étant réalisé de plus en plus rarement afin d'éliminer les risques d'usure prématurée du disque FLASH.

  • Page 63: Reconfiguration Du Terminal Intelligent

    Section 5 1MRK 506 340-UFR - Configuration du DEI et modification des réglages s'avérer nécessaire si deux jeux de TC ont leur point neutre en des emplacements différents par rapport au jeu de barres protégé. Il est recommandé de régler ce paramètre sur zéro pour toutes les entrées de TC non utilisées.

  • Page 65: Section 6 Établissement De La Connexion Et Vérification De La

    Section 6 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication SPA/CEI Section 6 Établissement de la connexion et vérification de la communication SPA/CEI Saisie des réglages Si le DEI est raccordé à un système de surveillance ou de contrôle-commande via le port SPA/CEI, celui-ci doit être configuré...

  • Page 66: Vérification De La Communication

    Section 6 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication SPA/CEI • pour les fibres en plastique avec connecteur de type HFBR • pour les fibres de verre avec connecteurs de type ST Procédure Régler le fonctionnement du port arrière SPA/CEI sur "CEI". Le fonctionnement du port arrière SPA/CEI peut être défini via l'IHM locale, dans Menu principal/Configuration/Communication/Configuration SLM/ Port optique arrière SPA-CEI-DNP/PROTOCOL:1...

  • Page 67: Boucle À Fibre Optique

    Section 6 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication SPA/CEI Vérifier que la temporisation concernant le temps imparti dans le système maître pour répondre au terminal intelligent, par exemple après la modification d'un réglage, est > 40 secondes. Utiliser un analyseur de protocole et consigner les communications entre le terminal intelligent et le maître CEI.
  • Page 68 Section 6 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication SPA/CEI Distance 1 km Distance 25 m Verre Plastique Atténuation dans la boîte de jonction, deux contacts (0.5 1 dB dB/contact) Atténuation dans la boîte de jonction, deux contacts (1 2 dB dB/contact) Marge tenant compte de 2 épissures de réparation (0.5...

  • Page 69: Communication Lon

    Section 7 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication LON Section 7 Établissement de la connexion et vérification de la communication LON Communication via les portes arrière 7.1.1 Communication LON La communication LON est normalement utilisée dans les systèmes de contrôle- commande de poste électrique.

  • Page 70: Le Protocole Lon

    Section 7 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication LON depuis le poste de l'opérateur ou depuis le centre de commande, ou de communiquer entre DEI par l'intermédiaire d'une communication horizontale intertravée. Le bus à fibres optiques LON est constitué de câbles à fibres optiques à âme de verre ou en plastique.
  • Page 71 Section 7 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication LON L'adresse de nœud est transférée à l'outil LNT via l'IHM locale en réglant le paramètre ServicePinMsg = Yes. L'adresse de nœud est transmise à LNT via le bus LON ou le LNT peut scanner le réseau pour détecter les nouveaux nœuds.

  • Page 72: Calcul De L'atténuation Optique Pour La Communication Sérielle Avec Lon

    Section 7 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication LON Tableau 9: ADE - Réglages hors groupe (base) Plage de valeurs Unité Valeur par défaut Description Operation Operation TimerClass Lent Lent Classe du temporisateur Normal Rapide Chemin d'accès dans l'IHM locale, via Menu principal/Configuration/...

  • Page 73: Établissement De La Connexion Et Vérification De La Communication

    Section 8 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication CEI 61850 Section 8 Établissement de la connexion et vérification de la communication CEI 61850 Présentation Les portes OEM arrière sont utilisées pour la communication (CEI 61850-8-1) sur le bus au niveau poste et la communication (CEI 61850-9-2LE) sur le bus au niveau processus.

  • Page 74: Aller Dans : Menu Principal/Configuration/Communication/Configuration Ethernet/Prp

    Section 8 1MRK 506 340-UFR - Établissement de la connexion et vérification de la communication CEI 61850 Régler Fonctionnement sur On et PortSelGOOSE sur le port utilisé (par exemple LANAB). Activer la communication redondante CEI 61850-8-1 pour les ports AB et CD. 2.1.

  • Page 75: Section 9 Essai Du Fonctionnement Du Dei

    Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI Section 9 Essai du fonctionnement du DEI Préparation de l'essai 9.1.1 Exigences Conditions à remplir pour l'essai du DEI : • Réglages calculés • Schéma de configuration pour l'application considérée •...
  • Page 76 Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI Préparer le DEI en vue de l'essai avant de tester une fonction particulière. Lors de l'exécution de l'essai, prendre en compte le schéma logique de la fonction de protection testée. Toutes les fonctions intégrées dans le DEI doivent être testées conformément aux instructions d'essai correspondantes, décrites dans ce chapitre.

  • Page 77: Préparation Du Dei À La Vérification Des Réglages

    Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI sur la mémoire flash, voir la section "Configuration du DEI et modification des réglages". 9.1.2 Préparation du DEI à la vérification des réglages Si un bloc interrupteur d'essai est inclus, commencer la préparation en effectuant les raccordements nécessaires au bloc interrupteur d'essai.

  • Page 78: Activation Du Mode D'essai

    Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI Les divers modes font l'objet d'une vérification en usine dans le cadre de la procédure de vérification de la conception. Dans certains cas, seuls les modes ayant une forte probabilité...

  • Page 79: Raccordement De L'appareil D'essai Au Dei

    Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI Les câbles de la poignée d'essai RTXH peuvent être raccordés à n'importe quel appareil ou instrument d'essai. Lorsqu'un certain nombre de DEI de protection de même type sont testés, il suffit de déplacer la poignée d'essai d'un commutateur d'essai à...

  • Page 80: Libération De La Fonction À Tester

    Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI IEC09000652 V1 FR Figure 10: Exemple de raccordement de l'appareil d'essai au DEI lorsque l'appareil d'essai est connecté au module contenant les transformateurs d'entrée Libération de la fonction à tester Libérer ou débloquer la fonction à...

  • Page 81: Vérification De La Mesure Analogique Primaire Et Secondaire

    Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI reste sur On, c'est-à-dire si le paramètre Bloqué est réglé sur Oui et si le paramètre Mode essai sous Menu principal/Essai/Mode essai DEI reste actif. Toutes les fonctions bloquées ou libérées lors d'une session d'essai précédente (le paramètre Mode essai est réglé...

  • Page 82: Essai De La Fonction De Protection

    Section 9 1MRK 506 340-UFR - Essai du fonctionnement du DEI Si la communication CEI61850-9-2LE est interrompue lors de l'injection de courant, le rapport dans l'outil PCM600 affiche le courant qui était injecté avant l'interruption. IEC10000032-1-en.vsd IEC10000032 V1 FR Figure 11: Affichage du rapport dans l'outil PCM600 après interruption de la communication Essai de la fonction de protection...

  • Page 83: Section 10 Essai De La Fonctionnalité Par Injection Secondaire

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Section 10 Essai de la fonctionnalité par injection secondaire 10.1 Essai du rapport de perturbographie 10.1.1 Introduction Les sous-fonctions suivantes sont incluses dans la fonction de rapport perturbographique : •...

  • Page 84: Enregistreur D'événements (Er) Et Liste D'événements (El)

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 1.1. Accéder à la ligne située au bas de l'IHM et nommée Déclench. manuel. Un nouvel enregistrement débute. La vue est mise à jour si vous quittez le menu et y accédez de nouveau.

  • Page 85: Identification De La Fonction À Tester Dans Le Manuel De Référence Technique

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire via l'IHM locale sous Menu principal/Evénements, ou plus en détail via la visionneuse d'événements du PCM600. Le registre FIFO interne de tous les événements apparaît lorsque la visionneuse d'événements est lancée.

  • Page 86: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire ne présente aucun problème car la sensibilité n'en n'est pas trop affectée. Augmenter la tension et relever la valeur de fonctionnement U>Déclenchement. Cette opération est effectuée via un essai manuel et sans le déclenchement du dispositif d'essai.

  • Page 87: Critères Locaux De Variation De Courant

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Critères locaux de variation de courant Procédure Régler Fonctionnement sur On. Connecter le dispositif d'essai pour pouvoir injecter un courant triphasé aux bornes concernées du DEI. Injecter des courants de phase symétriques égaux à la moitié du courant nominal.

  • Page 88: Critères De Baisse De Courant

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Connecter le dispositif d'essai pour pouvoir injecter une tension triphasée (L1, L2, L3) ou une tension résiduelle (N) aux bornes adéquates du DEI. Cela dépend de la façon dont le DEI est alimenté par le TC. Augmenter le courant homopolaire injecté...
  • Page 89 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire inférieure. S'assurer néanmoins que le courant est supérieur au courant de fonctionnement minimum défini. S'assurer que le courant maximum permanent vers le DEI ne dépasse pas quatre fois sa valeur nominale lorsque la mesure des caractéristiques de fonctionnement se déroule à...
  • Page 90 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 80 % 50 % 120° R (Ohm/phase) 20° 40 % de RLdFw 80 % de RLdFw 0,5 x RFPP IEC05000368-3-en IEC05000368 V3 FR Figure 12: Caractéristique de protection de distance avec les points d'essai pour les mesures entre phases Tableau 12: Points d'essai pour les boucles entre phases L1-L2 (Ohm/Boucle)
  • Page 91 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Point d'essai Portée Valeur définie Commentaires 0,8 x X1 Exact –0,5 x R1 assigné assigné tan(ArgNegRes=30°) -0,37 x X1 assigné 0,5 x X1 assigné 0,5 x R1 assigné...

  • Page 92: Mesure De La Limite De Fonctionnement Des Valeurs Définies En Cas D'absence De Caractéristiques D'empiètement De Charge Formé (Operationldcmp=Off)

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Point d'essai Portée Valeur Commentaires 0,5 x (2 x X1 + R0 assigné assigné 0,5 x (2 x R1 )/3 + assigné assigné RFPE assigné 0,85 x RFPE x tan(ArgLd ArgLd = angle pour le transfert de assigné...

  • Page 93: Mesure Du Temps De Fonctionnement Des Zones De Protection De Distance

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire phase pour la zone 1 conformément à la figure et au tableau 12. Comparer le résultat de la mesure avec la valeur de consigne. Renouveler les étapes à...

  • Page 94: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.1.3 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.
  • Page 95 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Tableau 14: Points d'essai pour boucle phase-terre L3-T (Ohm/boucle) Point d'essai Portée Valeur Commentaires [X1+XN] XN=(X RLdFw Quand RLdFW < RFFwPE RFFwPE Quand RLdFwPE > RFFwPE 0,85·[X1+XN] R≈0,491·(X1+XN)+RFFwPE 0,85·[X1+XN]·1/tan(60°)+RFFwPE 0,85·[X1+XN]...

  • Page 96: Mesure De La Limite De Fonctionnement Des Valeurs De Réglage

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Tableau 15: Points d'essai pour les boucles phase-phase L1-L2 (Ohm/phase) Point d'essai Portée Valeur Commentaires RLdFw Quand RLdFw < 0,5·RFFwPP 0,5·RFFwPP Quand RLdFw > 0,5·RFFwPP 0,85·X1 R=0,491·X1+0,5 RFFwPP 0,85·X1·1/tan(60°)+0,5 RFFwPP 0,85·X1 Peut être limité...

  • Page 97: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Lorsque la caractéristique d'empiètement de charge est délibérément réglée sur une valeur élevée afin de ne pas influer sur les mesures, les points d'essai 2 et 5 peuvent alors être remplacés par le point d'essai 7.

  • Page 98: Défauts Entre Phases

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.3.1 Défauts entre phases 50 % ZAngPP Ohm/phase =IEC07000009=4=fr=O riginal.vsd IEC07000009 V4 FR Figure 16: Points d'essai proposés pour un défaut entre phases Tableau 16: Points d'essai pour un défaut entre phases (ohms / phase) Points Portée Valeur...

  • Page 99: Identification De La Phase En Défaut Avec Empiètement De Charge Fmpspdis

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 50 % ZAngPE Ohm/boucle =IEC07000010=4=fr=Ori ginal.vsd IEC07000010 V4 FR Figure 17: Points d'essai proposés pour les défauts phase-terre Tableau 17: Points d'essai pour les boucles phase-terre L1-L2 (ohm/boucle) Points Portée Valeur...
  • Page 100 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Considérer la libération de la Zone 1 avec sélection de phase et avec empiètement de charge, caractéristique quadrilatérale (FRPSDPIS). Si le réenclencheur n'est pas libéré ou n'est pas en service, le déclenchement sera toujours triphasé. Mesurer les caractéristiques de fonctionnement à...
  • Page 101 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 80 % 50 % 120° R (Ohm/phase) 20° 40 % de RLdFw 80 % de RLdFw 0,5 x RFPP IEC05000368-3-en IEC05000368 V3 FR Figure 18: Caractéristique de protection de distance avec les points d'essai pour les mesures entre phases Le tableau est utilisé...
  • Page 102 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Tableau 18: Points d'essai pour les boucles entre phases L1-L2 (Ohm/Boucle) Point d'essai Portée Valeur définie Commentaires assigné assigné assigné 0,8 x X1 assigné 0,8 x R1 + RFPP/2 assigné...

  • Page 103: Mesure De La Limite De Fonctionnement Des Valeurs Définies Sans Caractéristique D'empiètement De Charge Formée (Operationldcmp=Off)

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Point d'essai Portée Valeur Commentaires 0,5 x (2 x X1 + R0 assigné assigné 0,5 x (2 x R1 )/3 + assigné assigné RFPE assigné 0,85 x RFPE x tan(ArgLdset) ArgLd = angle pour le transfert de assigné...

  • Page 104: Mesure Du Temps De Fonctionnement Des Zones De Protection De Distance

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Veiller à ce que les zones non testées soient bloquées et que la zone testée soit libérée. Répéter les étapes 1 à 3 ci-dessus pour obtenir la valeur de fonctionnement du défaut phase-terre L3-E conformément à...
  • Page 105 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Les sélecteurs de phase opèrent selon les mêmes principes de mesure que les zones de mesure d'impédance. Il faut donc suivre les mêmes règles que pour la protection de distance lors de l'exécution des essais d'injection secondaire.
  • Page 106 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire phase 85 % ArgLd ArgNegRes 60° phase ArgDir 50 % de RLdFw 0.5·RFFwPP =IEC09000735=3=fr=Original.vsd IEC09000735 V3 FR Figure 21: Caractéristique de fonctionnement de la fonction de sélection de phase, défauts entre phases dans le sens direct Tableau 20: Points d'essai pour la boucle phase-terre L3-E (Ohm/boucle)

  • Page 107: Mesure De La Limite De Fonctionnement Des Valeurs De Réglage

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Tableau 21: Points d'essai pour boucles entre phases L1–L2 Point d'essai Valeur Commentaires RLdFw 0,85·X1 R=0,491·X1+0,5 RFFwPP 0,85·X1·1/tan(60°)+0,5 RFFwPP 0,85·X1 -0,85·X1·tan (AngNegRes-90°) 0,5·RFFwPP·tan (ArgLd) 0,5·RFFwPP -0,5·RLdFw·tan (ArgDir) 0,5 RLdFw Le tableau indiquant les points d'essai pour les boucles entre phases est utilisé...

  • Page 108: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Lorsque la caractéristique d'empiètement de charge est délibérément réglée sur une valeur très élevée afin de ne pas avoir d'influence, les points d'essai 4, 5 et 6 peuvent être remplacés par le point d'essai 7.
  • Page 109 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire phase 85 % ArgLd ArgNegRes phase ArgDir 50 % de RLdFw =IEC09000734=3=fr=Original.vs RFFwPE IEC09000734 V3 FR Figure 22: Caractéristique de fonctionnement de la fonction de sélection de phase, défauts monophasés dans le sens direct Tableau 22: Points d'essai pour boucle phase-terre L3-T (Ohm/boucle)

  • Page 110: Mesure De La Limite De Fonctionnement Des Valeurs De Réglage

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire phase 85 % ArgLd ArgNegRes 60° phase ArgDir 50 % de RLdFw 0.5·RFFwPP =IEC09000735=3=fr=Original.vsd IEC09000735 V3 FR Figure 23: Caractéristique de fonctionnement de la fonction de sélection de phase, défauts entre phases dans le sens direct Tableau 23: Points d'essai pour les boucles phase-phase L1-L2 (Ohm/phase)

  • Page 111: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Alimenter le DEI dans des conditions normales pendant au moins deux secondes. Appliquer la condition de défaut et diminuer l'impédance mesurée pour atteindre la valeur de fonctionnement de la boucle phase-terre L3, point d'essai 1, conformément à...
  • Page 112 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire S'assurer que le courant maximum permanent vers le DEI ne dépasse pas quatre fois sa valeur nominale lorsque la mesure des caractéristiques de fonctionnement se déroule à tension constante. La procédure d'essai doit prendre en compte le fait que la caractéristique d'empiètement de charge est active.
  • Page 113 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 80 % 50 % 120° R (Ohm/phase) 20° 40 % de RLdFw 80 % de RLdFw 0,5 x RFPP IEC05000368-3-en IEC05000368 V3 FR Figure 24: Caractéristique de protection de distance avec les points d'essai pour les mesures entre phases Tableau 24: Points d'essai pour les boucles phase-phase L1-L2 (ohm/boucle)
  • Page 114 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Point d'essai Portée Valeur définie Commentaires 0,8 x X1 Exact –0,5 x R1 assigné assigné tan(ArgNegRes=30°) -0,37 x X1 assigné 0,5 x X1 assigné 0,5 x R1 assigné...

  • Page 115: Mesure De La Limite De Fonctionnement Des Valeurs Définies En Cas D'absence De Caractéristiques D'empiètement De Charge Formé (Operationldcmp=Off)

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Point d'essai Portée Valeur Commentaires 0,5 x (2 x X1 + R0 assigné assigné 0,5 x (2 x R1 )/3 + assigné assigné RFPE assigné 0,85 x RFPE x tan(ArgLd ArgLd = angle pour le transfert de assigné...

  • Page 116: Mesure Du Temps De Fonctionnement Des Zones De Protection De Distance

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire phase pour la zone 1 conformément à la figure 12 et le tableau 12. Comparer le résultat de la mesure avec la valeur de consigne. Renouveler les étapes à...

  • Page 117: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.8.3 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.
  • Page 118 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 80 % 50 % 120° R (Ohm/phase) 20° 40 % de RLdFw 80 % de RLdFw 0,5 x RFPP IEC05000368-3-en IEC05000368 V3 FR Figure 26: Caractéristique de protection de distance avec les points d'essai pour les mesures entre phases Tableau 26: Points d'essai pour les boucles phase-phase L1-L2 (ohm/boucle)
  • Page 119 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Point d'essai Portée Valeur définie Commentaires 0,8 x X1 Exact –0,5 x R1 assigné assigné tan(ArgNegRes=30°) -0,37 x X1 assigné 0,5 x X1 assigné 0,5 x R1 assigné...

  • Page 120: Mesure De La Limite De Fonctionnement Des Valeurs Assignées Sans Caractéristiques D'empiètement De Charge Formé (Operationldcmp=Off)

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Point d'essai Portée Valeur Commentaires 0,5 x (2 x X1 + R0 assigné assigné 0,5 x (2 x R1 )/3 + assigné assigné RFPE assigné 0,85 x RFPE x tan(ArgLd ArgLd = angle pour le transfert de assigné...

  • Page 121: Mesure Du Temps De Fonctionnement Des Zones De Protection De Distance

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire phase pour la zone 1 conformément au point d'essai 1 dans le tableau et le tableau 12. Comparer le résultat de la mesure avec la valeur de consigne. Répéter les étapes à...

  • Page 122: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.9.3 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 123: Vérification Des Réglages

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire X1OutFw X1InFw RLdOutRv RLdOutFw RLdInRv RLdInFw X1InRv X1OutRv IEC09000226_1_en.vsd IEC09000226 V1 FR Figure 28: Principe de fonctionnement et caractéristiques de la fonction de détection des oscillations de puissance (paramètres de réglage en italique) Où...

  • Page 124: Essai De La Fonction De Détection Des Oscillations De Puissance Zmrpsb

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Maintenir le courant mesuré aussi proche que possible de sa valeur nominale ou à une valeur inférieure. Le maintenir constant pendant l'essai, mais s'assurer qu'il est supérieur au courant de fonctionnement minimum défini. S'assurer que le courant continu maximum vers le DEI ne dépasse pas quatre fois sa valeur nominale, si la mesure des caractéristiques de fonctionnement se déroule à...

  • Page 125: Essai De L'entrée Block, Interaction Entre Fdpspdis Ou Frpspdis Et Zmrpsb

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire que l'entrée BLOCK sur la fonction de détection des oscillations de puissance ZMRPSB est activée. Réaliser une séquence d'essai de façon à ce qu'un défaut monophasé-terre survienne après le passage de l'impédance au-delà de la limite extérieure et la limite intérieure de ZMRPSB lors d'un pompage.

  • Page 126: Essai Des Signaux De Déclenchement Et D'émission Sur Onde Porteuse

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire S'assurer que la configuration existante permet la surveillance des signaux CS et TRIP sur les sorties binaires du DEI. Dans le cas contraire, configurer les raccordements à des sorties binaires inutilisées, pour essai.

  • Page 127: Vérification De La Zone À Portée Réduite

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire S'assurer qu'aucun des signaux de sortie CS ou TRIP n'apparaît après les temporisations tCS et tTrip. BLKZMUR doit apparaître avec le défaut et doit rester actif jusqu'à la désactivation du défaut augmentée de la temporisation définie via le temporisateur tBlkTr.

  • Page 128: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Observer également le signal de sortie fonctionnelle BLKZMOR qui doit apparaître pendant un bref délai. Veiller à établir la configuration initiale du DEI et les réglages initiaux de tous les paramètres de réglage.
  • Page 129 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Cela s'effectue à une vitesse permettant d'atteindre l'impédance finale au bout de 1 seconde. Puisque la tension injectée est inférieure à 0,92 UBase, le signal START de démarrage doit être activé. De plus, le signal ZONE1 doit être activé. Régler N1Limit sur 1 et répéter l'étape 4.
  • Page 130 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IEC07000099 V2 FR Figure 29: Réglage de protection contre les glissements de pôle PSPPPAM Protection de distance REL670 2.0 CEI Manuel de mise en service...

  • Page 131: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Imin > 0.10 IBase Umax < 0.92 UBase START 0.2  f(Ucos)  8Hz StartAngle = AngleDém ZONE1 Ligne de seuil Z ( ZA - ZC) ZONE2 Ligne de seuil Z ( ZC –...

  • Page 132: Vérification Des Réglages

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire transformateur. Un réglage de paramètre est disponible pour tenir compte du temps d'ouverture du disjoncteur. Si l'installation électrique compte plusieurs relais de protection contre les ruptures de synchronisme, celui qui aura son centre d'oscillation dans la zone 1 sera le premier à...
  • Page 133 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire L'essai de la fonction de protection contre les ruptures de synchronisme nécessite l'injection de grandeurs analogiques pendant une durée assez longue. Les valeurs nominales des canaux analogiques sont considérés afin d'empêcher tout dégâts matériels.
  • Page 134 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Si la tension d'essai est inférieure à V (ou opposée), alors l'essai est relatif à la t,RZ1 zone 1 ; si la tension d'essai est supérieur à V , Alors l'essai est relatif à...
  • Page 135 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire permissive continue des canaux de tension de protection du module TRM est de 420 V ; les tensions précédentes peuvent donc être appliquées aux canaux analogiques du DEI continuellement. Des limitations peuvent être associées au dispositif d'essai disponible ;...

  • Page 136: Vérification Des Réglages Par Injection Secondaire

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire trop proche de zéro et l'impédance pourrait donc approcher une grandeur non définie 0/0. La précision de la portée de l'impédance est de ±2 % de l'impédance de base, c'est-à-dire considérée pendant l'évaluation des résultats d'essai.

  • Page 137: Essai Du Point Re

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.15 Essai du point RE (R FwdR FwdX 10.4.15.1 La trajectoire de l'impédance ne rentre pas dans la caractéristique de lentille. Essai préliminaire en régime établi à 50 Hz •...

  • Page 138: Exécution De L'essai Dynamique

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Noter que ces valeurs définissent un point à l'extérieur de la caractéristique de lentille, même s'il est proche du point RE. Aucun signal de démarrage ou de déclenchement n'est émis.

  • Page 139: La Trajectoire De L'impédance Traverse La Caractéristique De Lentille Dans La Zone 2

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire fréquence de I = 49,5 Hz Résultat attendu : la fonction de protection n'émet ni démarrage ni déclenchement. 10.4.15.2 La trajectoire de l'impédance traverse la caractéristique de lentille dans la zone 2 Essai préliminaire en régime établi à...
  • Page 140 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Noter que ces valeurs définissent un point à l'intérieur de la caractéristique de lentille, dans la zone 2, proche du point RE. Le signal de démarrage est émis, mais aucun déclenchement n'est réalisé.

  • Page 141: Essai De La Limite Entre La Zone 1 Et La Zone 2, Définie Par Le Paramètre Reachz1

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire ∠I = 180º fréquence de I = 49,5 Hz Résultat attendu : démarrage de la fonction de protection et déclenchement dans la zone 2, lorsque les conditions de déclenchement sont remplies. 10.4.16 Essai de la limite entre la zone 1 et la zone 2, définie par le ReachZ1...
  • Page 142 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire • VOLTAGE = 1,58 kV • CURRENT = 20918 A • R = 1,08 % • X = 7,85 % • ROTORANG = -3,04 rad Noter que ces valeurs définissent un point à l'intérieur de la caractéristique de lentille, dans la zone 2, proche de la limite entre la zone 1 et la zone 2.

  • Page 143: La Trajectoire De L'impédance Traverse La Caractéristique De Lentille Dans La Zone 1

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire fréquence de I = 50 Hz 10459 1 162 × × 9000 (Équation 46) EQUATION14062 V1 FR ∠I = 180º fréquence de I = 49,5 Hz Résultat attendu : démarrage de la fonction de protection et déclenchement dans la zone 2, lorsque les conditions de déclenchement sont remplies.
  • Page 144 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire • VOLTAGE = 1,29 kV • CURRENT = 20918 A • R = 0,89 % • X=6,42 % • ROTORANG = -3,04 rad Noter que ces valeurs définissent un point à l'intérieur de la caractéristique de lentille, dans la zone 1, proche de la limite entre la zone 1 et la zone 2.

  • Page 145: Essai Du Point Se

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire fréquence de I = 50 Hz 10459 1 162 × × 9000 (Équation 56) EQUATION14062 V1 FR ∠I = 180º fréquence de I = 49,5 Hz Résultat attendu : démarrage de la fonction de protection et déclenchement dans la zone 1, lorsque les conditions de déclenchement sont remplies.
  • Page 146 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire • Vérifier que les valeurs de service (VOLTAGE, CURRENT, R(%), X(%)) sont relatives aux grandeurs injectées et que ROTORANG est proche de 3,14 rad. Pour cette injection, les valeurs de service sont : •...

  • Page 147: La Trajectoire De L'impédance Ne Rentre Pas Dans La Caractéristique De Lentille

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10459 1 162 × × 9000 (Équation 65) EQUATION14059 V1 FR ∠I = 0º fréquence de I = 50 Hz 10459 1 162 × × 9000 (Équation 66) EQUATION14062 V1 FR ∠I = 180º...
  • Page 148 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire fréquence de I = 50 Hz • Vérifier que les valeurs de service (VOLTAGE, CURRENT, R(%), X(%)) sont relatives aux grandeurs injectées et que ROTORANG est proche de 0 rad. Pour cette injection, les valeurs de service sont : •...
  • Page 149 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire fréquence de V = 50 Hz 10459 1 162 × × 9000 (Équation 75) EQUATION14059 V1 FR ∠I = 0º fréquence de I = 50 Hz 10459 1 162 ×...

  • Page 150: Logique D'enclenchement Automatique Sur Défaut Basée Sur La Tension Et Le Courant Zcvpsof

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire COMMON TRIP COMMAND (trip) TRIPZ1 (tripZone1) TRIPZ2 (tripZone2) START (start) GENMODE (generatorMode) MOTMODE (motorMode) temps en  time in seconds secondes =IEC10000142=1=fr=Ori ginal.vsd IEC10000142 V1 FR Figure 32: Signaux de sortie booléens pour le courant injecté...

  • Page 151: Activation Externe De Zcvpsof

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.18.1 Activation externe de ZCVPSOF Activer l'entrée d'enclenchement sur défaut BC . En conditions de fonctionnement normales, l'entrée BC est hors tension Régler AutoInitMode sur DLD désactivé, et Mode sur Impédance. Simuler un défaut triphasé...

  • Page 152: Logique De Préférence De Phase Pplphiz

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.19 Logique de préférence de phase PPLPHIZ Préparer le DEI pour la vérification des réglages telle que définie dans la section "Préparation du DEI à la vérification des réglages".

  • Page 153: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.4.19.1 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 154: Protection À Maximum De Courant De Phase À Quatre Seuils, Sortie Triphasée Oc4Ptoc

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.5.2 Protection à maximum de courant de phase à quatre seuils, sortie triphasée OC4PTOC Préparer le DEI pour la vérification des réglages telle que définie dans la section "Préparation du DEI à...

  • Page 155: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Bloquer les seuils hauts lors de l'essai des seuils bas, conformément aux instructions ci-après. Raccorder un contact de sortie de déclenchement à un chronomètre. 10. Régler le courant injecté à 200% du niveau de fonctionnement du seuil testé, enclencher le courant et vérifier la temporisation.

  • Page 156: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Injecter un courant de phase dans le DEI avec une valeur initiale inférieure au réglage. Augmenter le courant injecté dans la phase Ln ou dans le circuit neutre (entrée de courant sommé) jusqu'à...

  • Page 157: Protection Non Directionnelle À Quatre Seuils Contre Les Défauts À La Terre

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Régler le courant injecté à 200% du niveau de fonctionnement du seuil considéré, enclencher le courant et vérifier la temporisation. Pour les courbes à temps inverse, contrôler le temps de déclenchement avec un courant égal à...

  • Page 158: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire NS4PTOC si les valeurs de service corrigeant l'amplitude I2 sont mesurées par la fonction. Régler la tension de polarisation injectée à une valeur légèrement supérieure à la tension de polarisation nominale (par défaut à...

  • Page 159: Mesure De La Limite De Fonctionnement Et Des Temps De Fonctionnement Pour Les Seuils Affichés

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Appareil d’essai de DEI TRIP =IEC09000021=2=fr=Original .vsd IEC09000021 V2 FR Figure 33: Raccordement de principe de l'appareil d'essai Les valeurs des signaux logiques appartenant à la protection sensible directionnelle à maximum de courant et de puissance sont disponibles sur l'IHM locale sous Menu principal/Essais/État de la fonction/Protection de Courant/ SensDirResOvCurr(67N,IN>)/SDEPSDE(67N,IN>):x.
  • Page 160 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Comparer le résultat avec la valeur assignée et s'assurer que le nouveau courant injecté 3I · cos φ est égal au réglage INcosPhi>.. Prendre en compte la caractéristique assignée, voir Figure et Figure 35.
  • Page 161 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IEC06000651 V2 FR Figure 35: Explication de RCAcomp Mode de fonctionnement 3I · 3U · cos φ Régler la tension de polarisation sur 1.2 · UNRel> et régler le déphasage entre la tension et le courant sur l'angle caractéristique assigné...
  • Page 162 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Mesurer le temps de fonctionnement du chronomètre en injectant 1.2 · UNRel> et un courant afin d'obtenir deux fois la valeur SN> de fonctionnement assignée. × × ×...

  • Page 163: Protection Non-Directionnelle Contre Le Courant De Défaut De Terre

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire RCADir = 0º ROADir = 80º Zone de fonctionnement =IEC06000652=3=fr=Original.vsd IEC06000652 V3 FR Figure 36: Exemple de caractéristique Protection non-directionnelle contre le courant de défaut de terre Procédure Vérifier par la mesure que le courant de fonctionnement est égal au réglage INNonDir>.

  • Page 164: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier par la mesure que la tension de fonctionnement est égale au réglage UN>. La fonction active les signaux START et STUN. Mesurer le temps de fonctionnement en injectant une tension égale à 1,2 fois la valeur de fonctionnement assignée UN>.

  • Page 165: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire courant/Surcharge Therm.Const.1 Temps (ThermOverLoad1TimeConst) (PTTR,26)/LCPTTR:x/TEMP, Vérifier le temps jusqu'à ce que la température réelle TEMP ait atteint le niveau AlarmTemp pendant l'injection de courant. Surveillez le signal ALARM jusqu'à son apparition sur la sortie TOR correspondante ou sur l'IHM locale.

  • Page 166: Vérification De La Valeur De Fonctionnement Du Courant De Phase Ip

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IP> 10.5.8.1 Vérification de la valeur de fonctionnement du courant de phase La vérification du seuil de courant IP> est la plus facile à effectuer dans le Mode de fonctionnement FunctionMode = Current et BuTripMode = 1 de 3 ou 2 de 4.

  • Page 167: Vérification Du Mode De Re-Déclenchement

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire être vérifiés. Pour vérifier t2MPh, il faudra appliquer un démarrage biphasé ou triphasé. Débrancher le courant alternatif AC et les signaux d'entrée START. 10.5.8.4 Vérification du mode de re-déclenchement Choisir le mode ci-dessous, qui correspond au cas réel.

  • Page 168: Vérification Du Mode De Déclenchement De Réserve

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.5.8.5 Vérification du mode de déclenchement de réserve Dans les cas ci-dessous, il est considéré que FunctionMode = Courant est sélectionné. Contrôler que le déclenchement de réserve ne se produit pas lors d'un déclenchement normal du disjoncteur Utiliser les modes de déclenchement réels.

  • Page 169: Vérification Du Déclenchement De Réserve Instantané Sous La Condition "Disjoncteur Défaillant

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire (défaut de terre) au-dessus du réglage IN>. Le courant peut être arrangé en injectant trois (ou deux-) courants de phase avec le même angle de phase (composante 10) inférieur à IP>, mais avec une valeur telle que le courant résiduel (défaut de terre) (3I ) soit supérieur à...

  • Page 170: Vérification Du Mode De Fonction Current&Contact

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Current&Contact 10.5.8.8 Vérification du mode de fonction À ne réaliser que lorsque FunctionMode = Current&Contact est sélectionné. Il est conseillé de réaliser ces tests seulement en monophasé ou pour des applications en triphasé...

  • Page 171: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.5.8.9 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 172: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.5.9.2 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 173: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire AUCUN signal TRIP ne doit apparaître, en raison de la condition symétrique. 14. Désactiver CLOSECMD. Diminuer un courant à 120% du niveau de dissymétrie du courant par rapport aux deux autres phases. Activer CLOSECMD et mesurer le temps de fonctionnement CCPDSC.
  • Page 174 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Tableau 29: Modes de calcul Mode Valeur définie : Formule utilisée pour le calcul de la puissance complexe L1, L2, L3 × × × (Équation 80) EQUATION1697 V1 FR Arone ×...

  • Page 175: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Augmenter le courant à 100 % de IBase. Couper le courant et mesurer le délai d'activation de TRIP1, déclenchement du seuil 1. Si un deuxième seuil est utilisé, répéter les étapes à...

  • Page 176: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Augmenter le courant jusqu'à 100 % de IBase, puis couper le courant. Enclencher le courant et mesurer le délai d'activation de TRIP1, déclenchement du seuil 1. Si un deuxième seuil est utilisé, répéter les étapes à...

  • Page 177: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.5.13.2 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.
  • Page 178 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire StartCurr IBase × × CTprim (Équation 91) IECEQUATION2434 V1 FR Exemple (courant secondaire nominal = 1A) : Rapport TC 10 000/1 Rapport TT 10 kV/100 V StartCurr 100% VDepFact UHighLimit...
  • Page 179 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IL1 est légèrement supérieur à : 0,5 A dans la deuxième section ; 1A dans la dernière section. Connecter le contact de sortie de déclenchement à la voie d'entrée du dispositif d'essai afin d'arrêter l'injection et de mesurer le temps de déclenchement.

  • Page 180: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Minimum tension et régler le paramètre Operation_UV = On pour activer le seuil minimum de tension. 13. Diminuer lentement la tension dans deux phases simultanément, jusqu'à l'apparition des signaux STUV et START. 14.

  • Page 181: Protection De Tension

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.6 Protection de tension 10.6.1 Protection à minimum de tension à deux seuils UV2PTUV Préparer le DEI pour la vérification des réglages telle que définie dans la section "Préparation du DEI à...

  • Page 182: Essai Étendu

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire   −   <   (Équation 96) IECEQUATION2428 V1 FR où : t(s) Temps de fonctionnement en secondes Multiplicateur de temps réglable de la fonction pour le seuil 1 Tension mesurée U1<...
  • Page 183 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire La valeur de fonctionnement en volts secondaires est calculée suivant les équations suivantes : Pour la mesure phase-terre : UBase VT > × × VTprim (Équation 97) IECEQUATION2426 V1 FR Pour la mesure phase-phase : >...

  • Page 184: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Les essais ci-dessus peuvent être répétés pour les modes de fonctionnement 2 sur 3 et 3 sur 3. 10.6.2.3 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off.

  • Page 185: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire U1> Tension de démarrage assignée pour le seuil 1 Par exemple, si la tension mesurée passe de 0 à 1,2 fois le niveau de tension de démarrage assigné et que le multiplicateur de temps k1 est défini à 0,05 s (valeur par défaut), alors les signaux TR1 et TRIP fonctionnent à...

  • Page 186: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 12. Régler provisoirement la constante de temps de refroidissement à la valeur minimum (1 min.) pour abaisser rapidement la constante thermique. 13. Attendre une durée égale à 6 fois Tcooling20 minutes, appliquer une tension de 1,15 x V/Hz>...

  • Page 187: Vérification De U2Low

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IEC07000106 V2 FR Figure 37: Connexion de l'appareil d'essai au DEI pour tester le seuil du bloc U1 où : est le groupe1 de tension triphasée (U1) est le groupe2 de tension triphasée (U2) Diminuer lentement la tension de phase UL1 de l'appareil d'essai jusqu'à...

  • Page 188: Vérification Des Seuils De Déclenchement Et D'alarme De Tension Différentielle

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IEC07000107 V2 FR Figure 38: Connexion de l'appareil d'essai au DEI pour tester le seuil du bloc U2 où : est le groupe1 de tension triphasée (U1) est le groupe2 de tension triphasée (U2) Appliquer une tension supérieure à...
  • Page 189 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IEC07000108 V2 FR Figure 39: Connexion de l'appareil d'essai au DEI pour tester les seuils d'alarme, les seuils de déclenchement et la temporisation de déclenchement où : est le groupe1 de tension triphasée (U1) est le groupe2 de tension triphasée (U2) Appliquer 1,2 x Ur (tension nominale) sur les entrées U1 et U2.

  • Page 190: Vérifier Les Temps De Déclenchement Et Temps De Réarmement

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.6.5.3 Vérifier les temps de déclenchement et temps de réarmement. Procédure Alimenter le DEI conformément au schéma de raccordement valide et à la figure Régler Ur (tension nominale) pour les entrées U1 et augmenter la tension U2 jusqu'à...

  • Page 191: Vérification De Perte De Tension Lovptuv

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.6.6 Vérification de perte de tension LOVPTUV Préparer le DEI pour la vérification des réglages telle que définie dans la section "Préparation du DEI à la vérification des réglages".

  • Page 192: Protection De Départ Radial Papgapc

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.6.7 Protection de départ radial PAPGAPC L'outil de contrôle des signaux dans le PCM600 montre les mêmes valeurs de service que disponibles dans l'IHM locale. 10.6.7.1 Vérification des réglages Les valeurs des signaux logiques pour PAPGAPC sont disponibles dans l'IHM locale, dans : Menu principal/Essais/Etat de la fonction/Protection de tension/ DépartRadial(27, U<)/PAPGAPC(27, U<):1...

  • Page 193: Essai De L'élimination Temporisée De Défaut Pour Un Déclenchement Triphasé

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire • Vérifier que TRIP et TRL1 sont générées avec les conditions décrites après une temporisation assignée t1Ph et que les sorties ARST et ARSTL1 sont également activées. . •...

  • Page 194: Vérification De La Valeur De Démarrage Start Et De La Temporisation De Fonctionnement

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérification de la valeur de démarrage START et de la temporisation de fonctionnement S'assurer que les réglages du DEI sont corrects, en particulier ceux de la valeur de démarrage START et de la temporisation.

  • Page 195: Protection À Maximum De Fréquence Saptof

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.7.2 Protection à maximum de fréquence SAPTOF Préparer le DEI pour la vérification des réglages telle que définie dans la section "Préparation du DEI à la vérification des réglages".

  • Page 196: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.7.2.2 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 197: Protection À Multi-Usages

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.8 Protection à multi-usages 10.8.1 Protection générale de courant et de tension CVGAPC Préparer le DEI pour la vérification des réglages telle que définie aux sections "Exigences" "Préparation de l'essai"...

  • Page 198: Fonction À Maximum De Courant Avec Courant De Retenue

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier si les contacts TRIP et START fonctionnent conformément à la logique de configuration. Libérer le blocage du seuil haut et vérifier les seuils de fonctionnement et de retour au repos ainsi que le retard, de la même manière que pour le seuil bas.

  • Page 199: Fonction À Maximum De Courant Directionnelle

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.8.1.4 Fonction à maximum de courant directionnelle Il faut noter que la caractéristique directionnelle peut être réglée de deux manières différentes : soit simplement dépendante de l'angle entre le courant et la tension de polarisation (paramètre de réglage DirPrinc_OC1 ou Dirprinc_OC2), soit de manière à...

  • Page 200: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.8.1.6 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 201: Vérification Du Bon Fonctionnement Des Entrées Et Des Sorties Binaires

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire entrées et les sorties binaires fonctionnent comme prévu et conformément à la configuration réelle. Dans la seconde partie, les valeurs de seuils de fonctionnement assignés sont mesurées. 10.9.2.1 Vérification du bon fonctionnement des entrées et des sorties binaires Simuler les conditions de fonctionnement normales avec les courants triphasés...
  • Page 202 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Simuler les conditions de fonctionnement normales avec les courants triphasés en phase avec les tensions de phase correspondantes, courants et tensions étant à leur valeur nominale. Diminuer lentement la tension mesurée dans une phase jusqu'à l'apparition du signal BLKU .

  • Page 203: Mesure Du Seuil De Fonctionnement Pour La Fonction Homopolaire

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.9.2.3 Mesure du seuil de fonctionnement pour la fonction homopolaire Mesurer le seuil de fonctionnement pour la fonction homopolaire, si cette fonction est intégrée au DEI. Simuler les conditions de fonctionnement normales avec les courants triphasés en phase avec les tensions de phase correspondantes, courants et tensions étant à...

  • Page 204: Vérification Du Fonctionnement De La Fonction Basée Sur Dv/Dt Et Di/Dt

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Appliquer des tensions triphasées à leur valeur nominale et des courants homopolaires. Diminuer la tension mesurée dans une phase jusqu'à l'apparition du signal DLD1PH. C'est le point précis où est détectée la condition de ligne morte. Vérifier la valeur de la tension diminuée à...

  • Page 205: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Changer l'amplitude de la tension et du courant pour la phase 1 pour une valeur plus élevée que la valeur assignée DU> et DI<. Vérifier que les signaux de sortie de démarrage STDUL1 et STDIL1 et les signaux généraux de démarrage STDU ou STDI sont activés.

  • Page 206: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Appliquer des tensions triphasées ayant une valeur légèrement inférieure au seuil de USealIn. Diminuer l'une des tensions triphasée sur le groupe de fusible principal. Le changement de tension doit être supérieur à la valeur définie pour Ud>MainBlock.
  • Page 207 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Un appareil d'essai d'injection secondaire avec la possibilité de modifier le déphasage et l'amplitude de la tension, est nécessaire. L'appareil d'essai doit aussi être capable de générer différentes fréquences sur différentes sorties. La description ci-dessous s'applique à...

  • Page 208: Essai De La Fonction De Synchronisation

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire U-Bus1 Équipement UMeasure U3PBB1 d’essai Ph/N Ph/Ph U-Bus2 U3PBB2 Entrée phase L1,L2,L3 U-Line2 U3PLN2 L12,L23,L31 UMeasure Ph/N U-Line1 Ph/Ph U3PLN1 Entrée phase L1,L2,L3 L12,L23,L31 =IEC05000481=5=fr=Ori ginal.vsd IEC05000481 V5 FR Figure 41: Raccordement général de l'essai pour un diamètre de 1½...

  • Page 209: Essai De Contrôle De Synchronisme

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 1.1. U-Ligne = 100% UBaseLine et f-Ligne = 50.0 Hz 1.2. U-Bus (Jeu de barres) = 100% UBaseBus et f-Bus (Jeu de barres) = 50.15Hz Vérifier qu'une impulsion de fermeture est émise avec un angle de fermeture égal à...

  • Page 210: Essai De La Différence D'angle De Phase

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier avec U-Ligne et U-Bus respectivement inférieures l'une par rapport à l'autre. Augmenter U-Bus à 110% de GblBaseSelBus, et U-Ligne = 90% de GblBaseSelLine et faire également l'inverse. Vérifier si les deux sorties de synchronisme manuel et automatique ne sont pas activées.

  • Page 211: Essai De Tension De Référence

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Essai de différence de fréquence L'essai de différence de fréquence consiste à vérifier que le fonctionnement se produit correctement lorsque la différence de fréquence FreqDiffA et FreqDiffM est inférieure à...

  • Page 212: Essai Des Barres Sous Tension De Ligne Morte (Dllb)

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire sélectionnée par l'activation des différentes entrées dans la logique de sélection de tension. Le niveau de tension vive est fixé à 80% de UBase le niveau de tension morte est fixé à...

  • Page 213: Essai De La Sélection De Tension

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier sur l'IHM locale que les réglages AutoEnerg ou ManEnerg sont bien dans les Deux Directions. Appliquer une tension monophasée de 30% GblBaseSelBus à U-Ligne, et une tension monophasée de 100% GblBaseSelBus au U-Bus.

  • Page 214: Essai De La Sélection De Tension Pour Une Configuration À Deux Disjoncteurs

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Essai de la sélection de tension pour une configuration à deux disjoncteurs Cet essai consiste à vérifier qie la tension correcte est sélectionnée pour la mesure de la fonction SESRSYN utilisée dans une configuration avec un diamètre pour Un disjoncteur et demi.
  • Page 215 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire SESRSYN Réglage de Section à Entrée Entrée Entrée Entrée Indication CBConfig synchronis B1QCLD B2QCLD LN1QCLD LN2QCLD activée sur activée sur activée sur activée sur SESRSYN le DEI à le DEI à...

  • Page 216: Achèvement De L'essai

    (CB) est simulé par un relais bistable externe (BR), par exemple un relais de type RXMVB2 ou RXMD ou un simulateur de disjoncteur ABB. Les commutateurs manuels suivants sont utilisés : •...
  • Page 217 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire déclenchement est émis ou dès que le relais BR passe en position ouverte afin de simuler des conditions d'exploitation réelles. La simulation du disjoncteur peut être plus élaborée et inclure par exemple la simulation de l'état du mécanisme de manœuvre, CBREADY simulant la condition "prêt"...

  • Page 218: Préparation De La Vérification

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IEC04000202 V2 FR Figure 44: Simulation du fonctionnement du disjoncteur par un relais bistable/ simulateur de disjoncteur et des commutateurs manuels 10.10.2.1 Préparation de la vérification Vérifier les réglages de la fonction dans l'IHM locale, sous Menu principal/ Réglages/Groupe de réglage N/Contrôle/Autorecloser79,5(0–>1)/ SMBRREC:x Si des réglages de temporisation sont diminués pour accélérer ou faciliter l'essai,...

  • Page 219: Commutation De La Fonction De Réenclencheur Automatique Pour Fonctionnement Mono/Bi/Triphasé Sur On Et Off

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Les signaux pour CBPOS, START, CLOSECB, READY et autres doivent de préférence être configurés avec un enregistrement des événements avec horodatage. Si ce n'est pas possible, il faut prévoir d'autres moyens de mesure et d'enregistrement des temps.

  • Page 220: Vérification Des Conditions De Réenclenchement

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Si le fonctionnement n'est pas celui prévu, il faut en rechercher l'origine. Cela peut être dû à un mauvais réglage ou à une condition absente comme CBREADY. Renouveler la séquence en simulant un défaut permanent.

  • Page 221: Vérification De "Disjoncteur Pas Prêt" Sur Le Réenclenchement

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérification de "disjoncteur pas prêt" sur le réenclenchement Vérifier si la fonction de réenclenchement automatique SMBRREC est fonctionnelle, par exemple en réalisant un cycle de réenclenchement. Maintenir le relais BR sur "disjoncteur fermé". Supprimer le signal CBREADY en ouvrant SRY.

  • Page 222: Restauration De L'équipement

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Se reporter au manuel d'application pour une illustration des interconnexions typiques. Les deux fonctions peuvent être vérifiées individuellement en appliquant avec précaution les signaux START, WAIT et INHIBIT. Il est également possible de vérifier les deux fonctions ensemble en utilisant l'équipement de simulation de disjoncteur pour deux circuits de disjoncteur.

  • Page 223: Interverrouillage

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire recommandé à l'utilisateur de réaliser un cycle complet de blocage/ déblocage afin d'aligner les états. 10.10.4 Commande simple, 16 signaux (SINGLECMD) Pour le bloc fonctionnel de commande simple, il est nécessaire de configurer le signal de sortie sur la sortie binaire correspondante du DEI.

  • Page 224: Essai De La Portée Réduite Conditionnelle

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier la fonction de déclenchement en activant les entrées CR et CRG avec la zone à portée étendue utilisée pour obtenir le signal CACC. Il suffit d'activer les zones en simulant un seul type de défaut par injection secondaire. 10.11.1.1 Essai de la portée réduite conditionnelle Activer le signal de réception (CR) dans le DEI.

  • Page 225: Vérification De La Logique De Déblocage

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Désactiver le signal de réception (CR) dans le DEI. Appliquer au DEI des conditions de charge normales pendant au moins deux secondes. Simuler un défaut à l'intérieur de la zone en sens aval utilisée pour le déclenchement basé...

  • Page 226: Essai D'accélération De Stade

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier la logique pendant l'essai des fonctions de protection d'impédance avec injection secondaire. L'activation des différentes zones et phases vérifie que le signal CSLx est émis depuis les zones prévues.

  • Page 227: Essai Du Schéma De Verrouillage

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Appliquer au DEI des conditions de charge normales pendant au moins deux secondes. Simuler un défaut à l'intérieur de la zone à autorisation. Vérifier que les temps de déclenchement sont conformes aux temporisations des zones et que les sorties de déclenchement, les signaux externes et les signalisations obtenus correspondent bien au type de défaut généré.

  • Page 228: Logique D'inversion De Courant

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Les fonctions logiques d'inversion de courant et de faible report de charge sont testées pendant l'essai de la protection à maximum de courant ou à impédance, en association avec la logique de téléprotection pour la fonction de protection de distance ZCPSCH.

  • Page 229: Conditions D'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier le blocage de l'écho avec l'injection d'un signal CRL > 40 ms après application d'un défaut amont. Mesurer la durée du signal CS d'écho en appliquant un signal de réception CRL. Vérifier les fonctions de déclenchement et le niveau de tension du déclenchement en réduisant la tension dans une phase et en appliquant un signal de réception CRL.

  • Page 230: Vérification Des Réglages

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire La logique est vérifiée pendant l'essai des zones de mesure d'impédance par injection secondaire. 10.11.4.1 Vérification des réglages Soumettre le DEI à des conditions de charge normales pendant au moins deux secondes.

  • Page 231: Schéma Par Autorisation

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Injecter la tension de polarisation 3U0 à 5% de UBase (EF4PTOC) où le courant accuse un retard sur la tension de 65°. Injecter le courant (65° en retard sur la tension) en monophasé à environ 110% de la valeur de consigne puis couper le courant à...

  • Page 232: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Enclencher le courant de défaut (110 % du seuil de courant affiché) et mesurer le temps de fonctionnement de la logique ECPSCH . Utiliser le signal TRIP en provenance de la sortie binaire configurée pour arrêter la temporisation.

  • Page 233: Essai De La Logique De Faible Report De Charge

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Injecter la tension de polarisation 3U0 à 5% de UBase et avec un déphasage entre tension et courant de 155°, le courant est en avance sur la tension. Injecter le courant (180°...
  • Page 234 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Aucun signal ECHO ou CS ne doit apparaître. Couper la tension de polarisation et réinitialiser les entrées binaires BLOCK et CRL. WEI = Echo & Trip Si le réglage Injecter la tension de polarisation 3U0 à...

  • Page 235: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Aucun signal ECHO ou TRWEI ne doit apparaître. 14. Coupez le courant et vérifiez si les signaux ECHO, CS et TRWEI apparaissent sur la sortie binaire correspondante durant 200 ms après la réinitialisation de l'élément directionnel.

  • Page 236: Protection À Minimum Et Maximum De Tension Compensée Couvgapc

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10. Augmenter le déphasage entre les tensions de phase injectées et le courant de phase, puis noter la valeur de fonctionnement φ. Le facteur de puissance correspondant est égal à 11.

  • Page 237: Modification Soudaine De La Variation Du Courant Sccvptoc

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire de la fonction. Vérifier si cette valeur est égale à : æ ö injected injected × ç ÷ injected injected è ø 14. Répéter l'étape 13 pour les phases L2 et L3. 15.

  • Page 238: Logique De Réception De Porteuse Lccrptrc

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Régler Fonctionnement sur On. Raccorder le dispositif d'essai pour pouvoir injecter un courant triphasé aux bornes adéquates du DEI. Injecter des courants de phase symétriques égaux à la moitié du courant nominal.
  • Page 239 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Tableau 33: Activer les signaux de sortie si OpMode = 2 sur 2 Sortie TRIP TRL1 TRL2 TRL3 Connecter la sortie de déclenchement à un chronomètre. Activer les sorties CR1et CR2. Lancer le chronomètre à l'activation de l'entrée LOCTR et l'arrêter avec la sortie TRIP.

  • Page 240: Protection À Maximum De Tension Inverse Lcnsptov

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.11.7.5 Protection à maximum de tension inverse LCNSPTOV Préparer le DEI pour la vérification des réglages telle que définie aux sections "Exigences" "Préparation de l'essai" de ce chapitre. IEC10000014 V1 FR Figure 45: Raccordement de l'appareil d'essai...

  • Page 241: Protection À Maximum De Courant Inverse Lcnsptoc

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Raccorder le dispositif d'essai pour pouvoir injecter une tension triphasée (L1, L2, L3) ou l'injection de tension résiduelle (N) aux bornes adéquates du DEI. Cela dépend de la façon dont le DEI est alimenté par le VT. Augmenter la tension homopolaire injectée et relever la valeur de fonctionnement (valeur de démarrage ) du seuil en cours d'examen.

  • Page 242: Protection À Maximum De Courant Homopolaire Lczsptoc236

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Raccorder le dispositif d'essai pour pouvoir injecter un courant triphasé aux bornes adéquates du DEI, comme illustré à la figure Augmenter le courant injecté et relever la valeur de fonctionnement (valeur de démarrage) du seuil en cours d'examen.

  • Page 243: Minimum De Courant Triphasé Lcp3Ptuc

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Raccorder le dispositif d'essai pour pouvoir injecter un courant triphasé aux bornes adéquates du DEI. Augmenter le courant injecté dans la phase L1 et noter la valeur de fonctionnement (valeur de démarrage ) du seuil en cours d'examen.

  • Page 244: Logique

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.12 Logique 10.12.1 Logique de déclenchement, sortie triphasée commune SMPPTRC Préparer le DEI pour la vérification des réglages telle que définie dans la section "Préparation du DEI à la vérification des réglages".

  • Page 245: Mode De Fonctionnement Monophasé/Biphasé/Triphasé

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire avec le réenclenchement automatique totalement opérationnel, le dispositif d'essai étant connecté à la fonction de protection de distance. Utiliser un intervalle adéquat entre les défauts afin de pallier tout temps de récupération dû à...
  • Page 246 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire S'assurer que les paramètres AutoLock et TripLockout sont tous deux réglés sur Off. Lancer l'un après l'autre les différents défauts monophasés-terre. Utiliser un intervalle adéquat entre les défauts afin de pallier tout temps de récupération dû...

  • Page 247: Verrouillage Du Disjoncteur

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier que les signaux de sortie générés pour le premier défaut correspondent à un déclenchement bi pour les phases incluses. Les signaux de sortie générés par le second défaut doivent correspondre au déclenchement triphasé. 10.12.1.4 Verrouillage du disjoncteur Outre d'autres essais possibles, en fonction de la configuration complète du DEI, il...

  • Page 248: Surveillance

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.13 Surveillance 10.13.1 Surveillance du milieu gazeux SSIMG Préparer le DEI pour la vérification des réglages, comme l'expliquent la section "Essai de la surveillance du milieu liquide pour les conditions d'alarme et de verrouillage" la section "Achèvement de l'essai"...

  • Page 249: Surveillance Du Milieu Liquide Ssiml

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.13.2 Surveillance du milieu liquide SSIML Préparer le DEI pour la vérification des réglages, comme l'expliquent la section "Surveillance du milieu liquide SSIML" et la section "Achèvement de l'essai" de ce chapitre.

  • Page 250: Vérification Des Réglages

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Les valeurs des signaux logiques appartenant à la surveillance du disjoncteur sont disponibles sur l'IHM locale via : Menu principal/Essai/État de la fonction/ Surveillance/SurveillanceDisjoncteur/SSCBR:x 10.13.3.1 Vérification des réglages Raccorder l'appareil d'essai pour l'injection d'un courant triphasé...
  • Page 251 Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Vérifier que la sortie CBLIFEPH est décrémentée d'une valeur correspondant au courant injecté. 6.4. CBLIFEAL est activée dès que CBLIFEPH est inférieure à la valeur CBLifeAlmLevel réglée. Essai de l'énergie accumulée 7.1.

  • Page 252: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.13.3.2 Achèvement de l'essai Tester une autre fonction ou terminer l'essai en réglant le paramètre Mode d'essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 253: Mesure De La Limite De Fonctionnement

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Tableau 36: Réglages de l'essai Paramètre Condition Supérieur à 30 % l Conditions normales U = 63,5 V, I = 0 A & ZF = 0° Impédance |Z| Point d'essai Remarque : •...

  • Page 254: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Où : = valeur prévue de la distance au défaut, en pourcentage = point d'essai assigné sur l'appareil d'essai = réactance homopolaire assignée d'une ligne = réactance directe assignée d'une ligne = impédance mutuelle homopolaire assignée d'une ligne 10.13.5.2 Achèvement de l'essai...

  • Page 255: Fonction De Calcul De L'énergie Et De Traitement De La Demande Etpmmtr

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.14.2 Fonction de calcul de l'énergie et de traitement de la demande ETPMMTR Préparer le DEI pour la vérification des réglages telle que définie aux sections "Aperçu" et "Préparation de l'essai" de ce chapitre. 10.14.2.1 Vérification des réglages L'équipement d'essai commun peut être utilisé...

  • Page 256: Vérification Des Sorties Eafalm & Erfalm

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Au bout d'une minute, vérifier que MAXPAFD et MAXPRFD indiquent comme valeur maximum la valeur de puissance moyenne de la dernière minute. Au bout d'une minute, faire passer le courant ou la tension en dessous de la valeur précédente.

  • Page 257: Communication À Distance

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire Les blocs fonctionnels de commande et de transmission inclus dans les différentes fonctions intégrées doivent être contrôlés en même temps que les fonctions correspondantes. 10.16 Communication à distance 10.16.1 Transfert de signal binaire BinSignReceive, BinSignTransm Préparer le DEI pour la vérification des réglages comme indiqué...

  • Page 258: Fonctions De Base Du Dei

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire IEC07000188 V1 FR Figure 47: Test du RTC avec E/S 10.17 Fonctions de base du DEI 10.17.1 Gestion du groupe de réglage des paramètres SETGRPS Préparer le terminal intelligent pour la vérification des réglages, comme l'expliquent la section "Exigences"...

  • Page 259: Achèvement De L'essai

    Section 10 1MRK 506 340-UFR - Essai de la fonctionnalité par injection secondaire 10.17.1.2 Achèvement de l'essai Tester une autre fonction ou mettre fin au test en réglant le paramètre Mode essai sur Off. Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai.

  • Page 261: Section 11 Contrôle Directionnel

    Section 11 1MRK 506 340-UFR - Contrôle directionnel Section 11 Contrôle directionnel 11.1 Présentation Avant de démarrer ce processus, tous les appareils individuels intervenant dans le processus d'élimination des défauts de l'objet protégé doivent avoir été individuellement testés et mis en service. Le disjoncteur doit être prêt pour un cycle ouverture-fermeture-ouverture.

  • Page 262: Menu Principal/Réglages/Réglages Dei/Protection Impédance/Impédancedirect

    Section 11 1MRK 506 340-UFR - Contrôle directionnel • pour une charge dans le sens aval (export) : -15 deg < PHI < 115 deg • pour une charge dans le sens amont (import) : 165 deg < PHI < 295 deg Les réglages pour la charge dans le sens aval : - ArgDir <...
  • Page 263 Section 11 1MRK 506 340-UFR - Contrôle directionnel minimum. Les valeurs mesurées sont indiquées à chaque fois que le courant de charge est supérieur à 3 % du courant nominal de la ligne : • • • • • • Les informations d'impédance mesurée peuvent néanmoins être utilisées pour déterminer la direction de la charge.

  • Page 265: Essais De Mise En Service

    DEI statiques ou électromécaniques, etc. Les pratiques normales de maintenance de l'utilisateur doivent être observées. Cependant, ABB fait les recommandations suivantes : Tous les deux ou trois ans Protection de distance REL670 2.0 CEI...

  • Page 266: Inspection Visuelle

    Il est préférable de tester les DEI de protection ABB au moyen de composants du système d'essai COMBITEST décrits dans l'information B03-9510 E. Les principaux composants sont le module d'essai RTXP 8/18/24 situé...

  • Page 267: Préparation

    Section 12 1MRK 506 340-UFR - Mise en service et maintenance du système d'élimination des défauts et l'ouverture des circuits de tension sont automatiquement effectuées dans le bon ordre pour permettre une exécution simple et sûre de l'essai secondaire, même si l'objet protégé...

  • Page 268: Contrôle De L'autosurveillance

    Section 12 1MRK 506 340-UFR - Mise en service et maintenance du système d'élimination des défauts locale. À la fin de l'essai d'injection secondaire, il convient de vérifier si la signalisation des événements et des alarmes est correcte en activant les événements et en procédant à...

  • Page 269: Mesure Des Courants De Service

    Section 12 1MRK 506 340-UFR - Mise en service et maintenance du système d'élimination des défauts 12.2.2.7 Mesure des courants de service Après des essais de maintenance, il est recommandé de mesurer les courants et tensions de service enregistrés par le DEI de protection. Les valeurs de service sont vérifiées sur l'IHM locale ou dans le PCM600.

  • Page 271: Dépannage

    Synch Heure Echec Pas de synchronisation Vérifier si la source de synchronisation ne d'horloge. présente pas de problèmes. Si le problème persiste, contacter le représentant ABB pour organiser une intervention. Horloge temps réel Prêt Pas de problème détecté. Aucune. Horloge temps réel L'horloge temps réel a été...

  • Page 272: Recherche Des Pannes

    1MRK 506 340-UFR - Dépannage Résultat indiqué Cause possible Action proposée Module ADC Echec Le module de conversion Contacter votre représentant ABB pour A/N (analogique/ organiser une intervention. numérique) est tombé en panne. (Nom du protocole) Prêt Pas de problème détecté.
  • Page 273 Section 13 1MRK 506 340-UFR - Dépannage Nom du signal affiché État Description sur l'IHM : MIMn READY / FAIL Défaillance du module des entrées mA MIM1. L'activation du signal réinitialisera le DEI READY / FAIL Ce signal est actif s'il y a une erreur matérielle au niveau de l'horloge temps réel.

  • Page 274: Utilisation D'un Pc Connecté En Face Avant

    Section 13 1MRK 506 340-UFR - Dépannage 13.2.2 Utilisation d'un PC connecté en face avant Lorsqu'un défaut interne se produit, il est possible de récupérer des informations complètes sur le défaut à partir de la liste des événements internes disponible dans la partie SMS : TRM-STAT TermStatus - Evénements internes La liste des événements internes fournit de précieuses informations qui peuvent être...

  • Page 275: Consignes De Réparation

    Une solution consiste à ouvrir le terminal intelligent et à envoyer uniquement la carte à circuits imprimés défaillante chez ABB pour réparation. Lorsqu'une carte à circuits imprimés est envoyée chez ABB, elle doit toujours être placée dans un sachet de Protection de distance REL670 2.0 CEI...

  • Page 276: Assistance En Cas De Réparation

    Assistance en cas de réparation Si un DEI doit être réparé, le DEI complet doit être retiré et envoyé à un centre logistique ABB. Avant de renvoyer le terminal, il faut faire parvenir une demande correspondante au centre logistique ABB.

  • Page 277: Maintenance

    Section 13 1MRK 506 340-UFR - Dépannage 13.5 Maintenance Le DEI est autosurveillé. Aucune maintenance spéciale n'est nécessaire. Il faut respecter les consignes données par l'entreprise d'électricité ou toutes autres directives se rapportant à la maintenance du réseau électrique. Protection de distance REL670 2.0 CEI Manuel de mise en service...

  • Page 279: Section 14 Glossaire

    Section 14 1MRK 506 340-UFR - Glossaire Section 14 Glossaire Courant alternatif Canal réel Outil de configuration d'application dans PCM600 Convertisseur A/N Convertisseur analogique-numérique ADBS Surveillance de l'amplitude de la zone morte Module de conversion analogique-numérique, avec synchronisation du temps Analog input (entrée analogique) ANSI American National Standards Institute, institut de...
  • Page 280 Section 14 1MRK 506 340-UFR - Glossaire C37.94 Protocol IEEE/ANSI utilisé en envoyant des signaux binaires entre DEI Controller Area Network. Norme ISO (ISO 11898) pour la communication sérielle Disjoncteur Module de carte-mère combiné CCITT Comité Consultatif International Télégraphique et Téléphonique.

  • Page 281: Commutateur Dip

    Section 14 1MRK 506 340-UFR - Glossaire Réenclenchement automatique temporisé DARPA Defense Advanced Research Projects Agency (développeur américain du protocole TCP/IP, etc) DBDL Barres mortes ligne morte DBLL Barres mortes ligne sous tension Courant continu Contrôle du flux de données Transformée de Fourier Discrète DHCP Protocole de configuration dynamique d'hôte...

  • Page 282: Multiplexeur

    Section 14 1MRK 506 340-UFR - Glossaire FOX 512/515 Multiplexeur FOX 6Plus Multiplexeur compact à temps partagé pour la transmission d'un maximum de sept canaux duplex de données numériques sur fibres optiques Type de fonction G.703 Description électrique et fonctionnelle des lignes numériques utilisées par des entreprises de téléphonie locales.
  • Page 283 Section 14 1MRK 506 340-UFR - Glossaire IEEE Institute of Electrical and Electronics Engineers IEEE 802.12 Norme technologique de réseau qui fournit 100 Mbits/ s sur des paires torsadées ou des câbles à fibre optique IEEE P1386.1 Norme PCI Mezzanine Card (PMC) pour les modules à bus local.
  • Page 284 Section 14 1MRK 506 340-UFR - Glossaire Union Internationale des Télécommunications Local Area Network, ou réseau local LIB 520 Module logiciel haute tension Ecran à cristaux liquides Liquid Crystal Display, ou affichage à cristaux liquides LDCM Line Differential Communication Module, ou module de communication pour la protection différentielle de ligne Dispositif de détection local...
  • Page 285 Section 14 1MRK 506 340-UFR - Glossaire Modulation par impulsions codées PCM600 Gestionnaire de terminal de protection et de contrôle PC-MIP Mezzanine Card Standard PCI Mezzanine Card Déclenchement conditionnel avec dépassement POTT Déclenchement conditionnel avec dépassement Bus de processus Bus ou réseau local utilisé au niveau des processus, c'est-à-dire à...
  • Page 286 Section 14 1MRK 506 340-UFR - Glossaire Diagramme matriciel des signaux dans PCM600 Système de surveillance du poste SNTP Simple Network Time Protocol – protocole utilisé pour synchroniser les horloges dordinateurs dun réseau local. Avec ce protocole, il nest pas nécessaire davoir des horloges précises implantées dans chaque système intégré...
  • Page 287 Section 14 1MRK 506 340-UFR - Glossaire Identification du type Outil de gestion des utilisateurs Portée réduite Terme utilisé pour décrire le comportement du relais pendant un défaut. Par exemple, un relais de protection de distance fonctionne en zone réduite lorsque l'impédance qui lui est présentée est supérieure à...

  • Page 290: Nous Contacter

    Nous nous réservons le droit de procéder à des modifications techniques ou de modifier le contenu de ce ABB AB document sans préavis. ABB AB décline toute Substation Automation Products responsabilité de quelque nature que ce soit quant aux SE-721 59 Västerås, Suède erreurs potentielles ou au manque éventuel d'informations...

Ce manuel est également adapté pour:

Relion rel670 2.0 cei

Table des Matières
