Section 14
Contrôle-commande
596
QB1OPTR (cell.1/sect.A2)
. . .
. . .
. . .
QB1OPTR (cell.n/sect.A2)
DCOPTR (A1/A2)
VPQB1TR (cell.1/sect.A2)
. . .
. . .
. . .
VPQB1TR (cell.n/sect.A2)
VPDCTR (A1/A2)
EXDU_BB (cell.1/sect.A2)
. . .
. . .
. . .
EXDU_BB (cell.n/sect.A2)
EXDU_DC (A1/A2)
IEC04000507 V1 FR

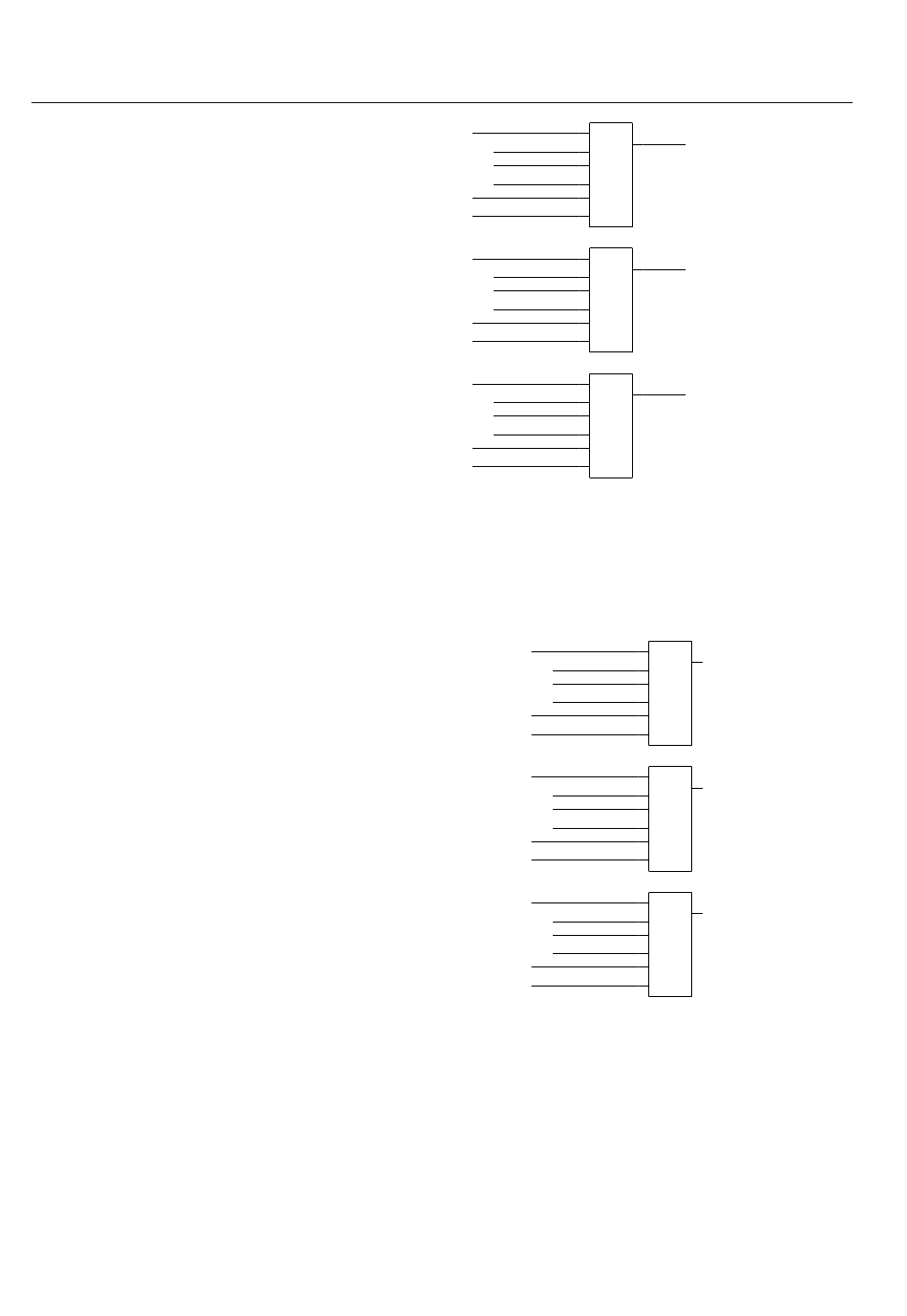

Figure 273: Signaux issus de toute cellule de la section A2, vers un sectionneur
de terre dans la même section
Pour un sectionneur de terre de jeu de barres, les conditions suivantes sont valides
pour la section de jeu de barres B1 :
QB2OPTR(QB220OTR)(cell.1/sect.B1)
. . .
. . .
. . .
QB2OPTR (QB220OTR)(cell.n/sect.B1)
DCOPTR (B1/B2)
VPQB2TR(VQB220TR) (cell.1/sect.B1)
. . .
. . .
. . .
VPQB2TR(VQB220TR) (cell.n/sect.B1)
VPDCTR (B1/B2)
EXDU_BB (cell.1/sect.B1)
. . .
. . .
. . .
EXDU_BB (cell.n/sect.B1)
EXDU_DC (B1/B2)
IEC04000508 V1 FR
Figure 274: Signaux issus de toute cellule de la section B1, vers un sectionneur
de terre dans la même section
Pour un sectionneur de terre de jeu de barres, les conditions suivantes sont valides
pour la section de jeu de barres B2 :
1MRK 502 051-UFR -
BB_DC_OP
&
VP_BB_DC
&
EXDU_BB
&
=IEC04000507=1=fr
=Original.vsd
BB_DC_OP
&
VP_BB_DC
&
EXDU_BB
&
=IEC04000508=1=fr
=Original.vsd
