ABB REG670 2.0 CEI Manuel D'application page 264

Section 7
Protection d'impédance
258
définies en fonction de la conception particulière et des besoins particuliers de chaque
réseau électrique. L'existence de deux zones de fonctionnement est dû à la sélectivité
requise pour un ilôtage réussi. En cas de présence de plusieurs relais contre les
ruptures de synchronisme dans le système, alors la sélectivité entre différents relais est
obtenue par la portée des relais (par exemple zone 1) plutôt que par graduation de
temps.
La situation de rupture de synchronisme d'un alternateur peut être due à diverses
raisons. Des événements soudains dans le système électrique, tels que des
changements importants de charge, l'apparition de défauts ou une élimination lente
des défauts, peuvent entraîner des oscillations de puissance appelées « pompages ».
En cas de situation critique, les pompages deviennent si sévères que le synchronisme
est perdu : cette situation est appelée « glissement de pôle ».
Les oscillations non amorties se produisent dans les systèmes électriques lorsque des
groupes d'alternateurs situés à divers emplacements ne sont pas fortement connectés
et oscillent les uns par rapport aux autres. Si la connexion entre les alternateurs est trop
faible, l'amplitude des oscillations peut augmenter jusqu'à ce que la stabilité angulaire
soit perdue. Plus souvent, un court-circuit triphasé (les défauts asymétriques sont bien
moins dangereux à cet égard) peut survenir dans le réseau électrique externe,
électriquement proche de l'alternateur. Si le délai d'élimination du défaut est trop long,
l'alternateur accélère au point que le synchronisme ne pourra pas être maintenu (voir
Figure 128).
1.1
défaut
3ph
260 ms
1.05
200
er
1
ms
1
1 correspond
à 50 ou 60 Hz
0.95
0 500
IEC10000108 V2 FR

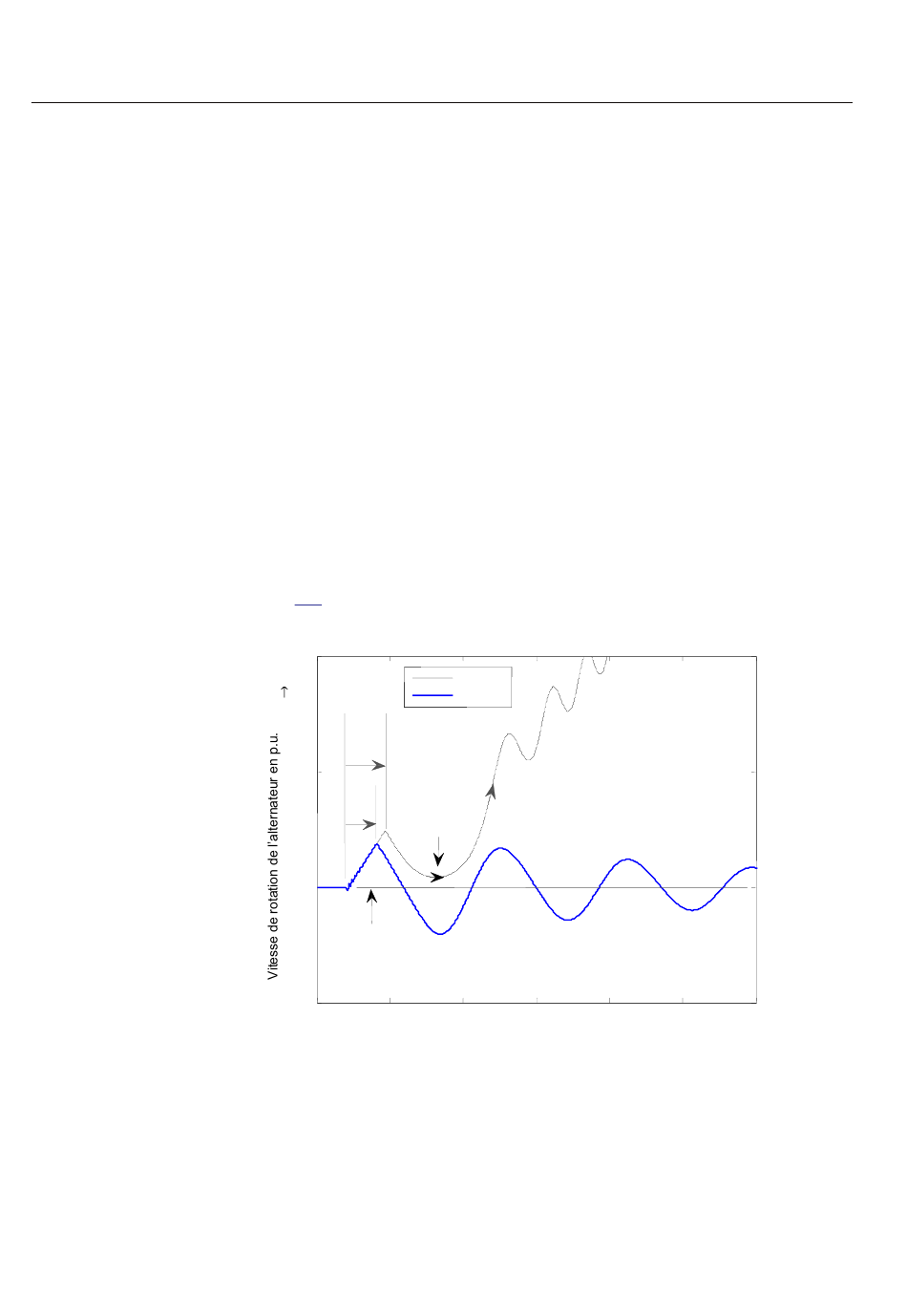

Figure 128: Cas stable et instable. Pour un temps d'élimination de défaut de tcl =
200 ms, l'alternateur reste synchrone ; pour tcl = 260 ms, l'alternateur
perd son synchronisme.
instable
stable
 3
 2
e
glissement de pôle
 Pour un défaut triphasé de 260 ms, l'alterna-
teur perd son synchronisme. L'alternateur
glissement
fonctionne en mode asynchrone pour les
de pôle
vitesses > nominale.
 oscillations
amorties
 Pour un temps d'élimination de défaut de 200 ms,
l'alternateur reste stable et synchrone. Après des
oscillations autour de la valeur nominale, la vitesse
de rotation revient à la valeur nominale, correspondant
à 50 ou 60 Hz.
1000 1500
temps en millisecondes 
1MRK 502 051-UFR -
e glissement de pôle
2000 2500 3000
=IEC10000108=2=fr=Ori
ginal.vsd
Manuel d'application
