Section 7
Protection d'impédance
270
UBase : Le paramètre UBase est réglé sur la tension nominale d'alternateur (phase-
phase) en kV.
OperationZ1, OperationZ2 : Avec les paramètres OperationZ1 et OperationZ2,
chaque zone peut être réglée sur On ou Off.
Pour les deux zones, les réglages d'impédance sont effectués comme le montre la
figure 135.
-XoffsetZ1 ou -XoffsetZ2
Z1diameter ou Z2diameter
IEC06000460 V2 FR

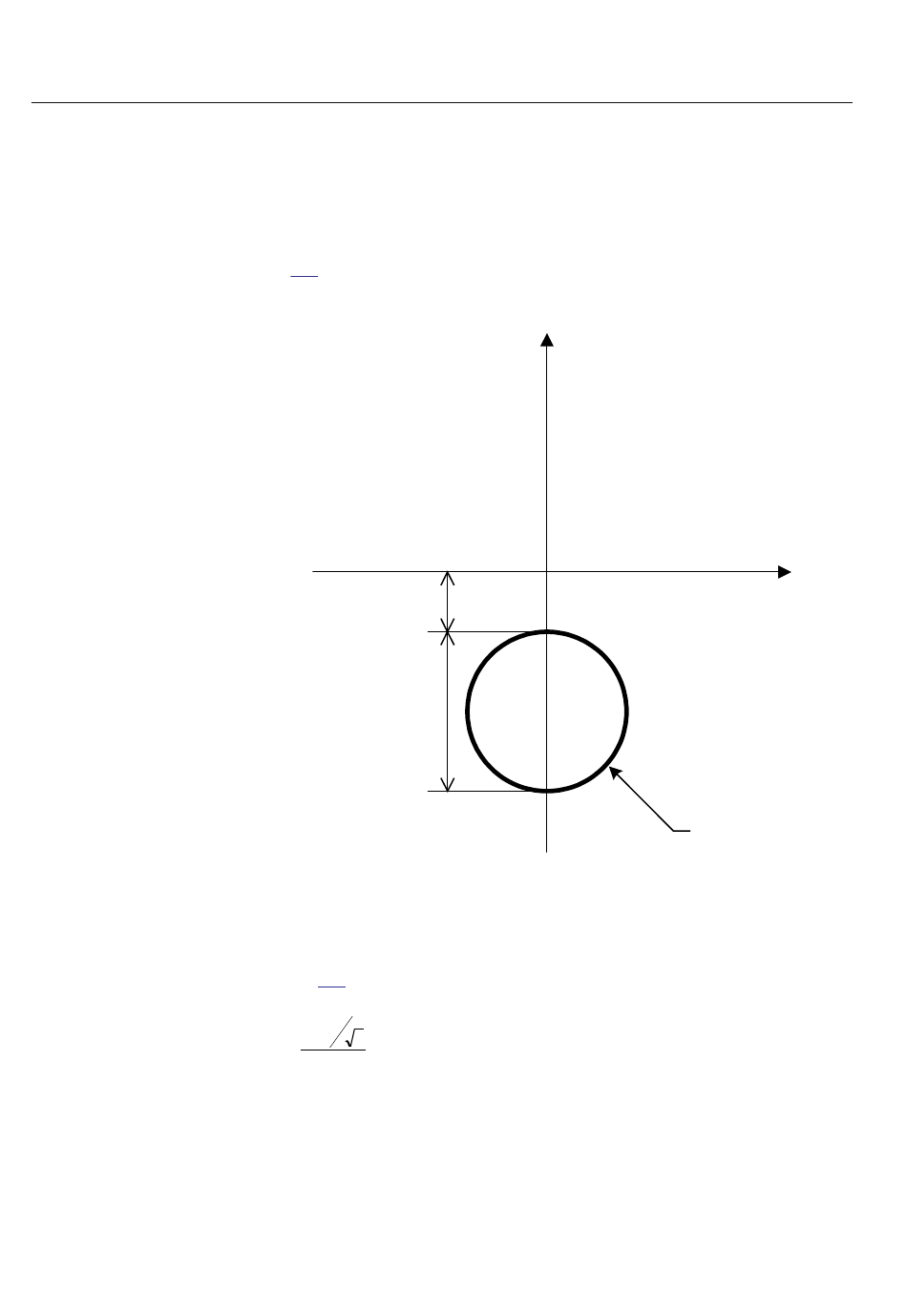

Figure 135: Réglages d'impédance pour la zone rapide (Z1) et la zone lente (Z2)
Les impédances sont données en pu de l'impédance de base calculée selon
l'équation 169.
UBase
3
=
Z
Base
IBase
EQUATION1776 V1 FR
XoffsetZ1 et XoffsetZ2, décalage du sommet du cercle d'impédance le long de l'axe X,
reçoivent une valeur négative si X < 0.
X
IEC06000460_2_en.vsd
1MRK 502 051-UFR -
R
Z1 ou Z2
(Équation 169)
