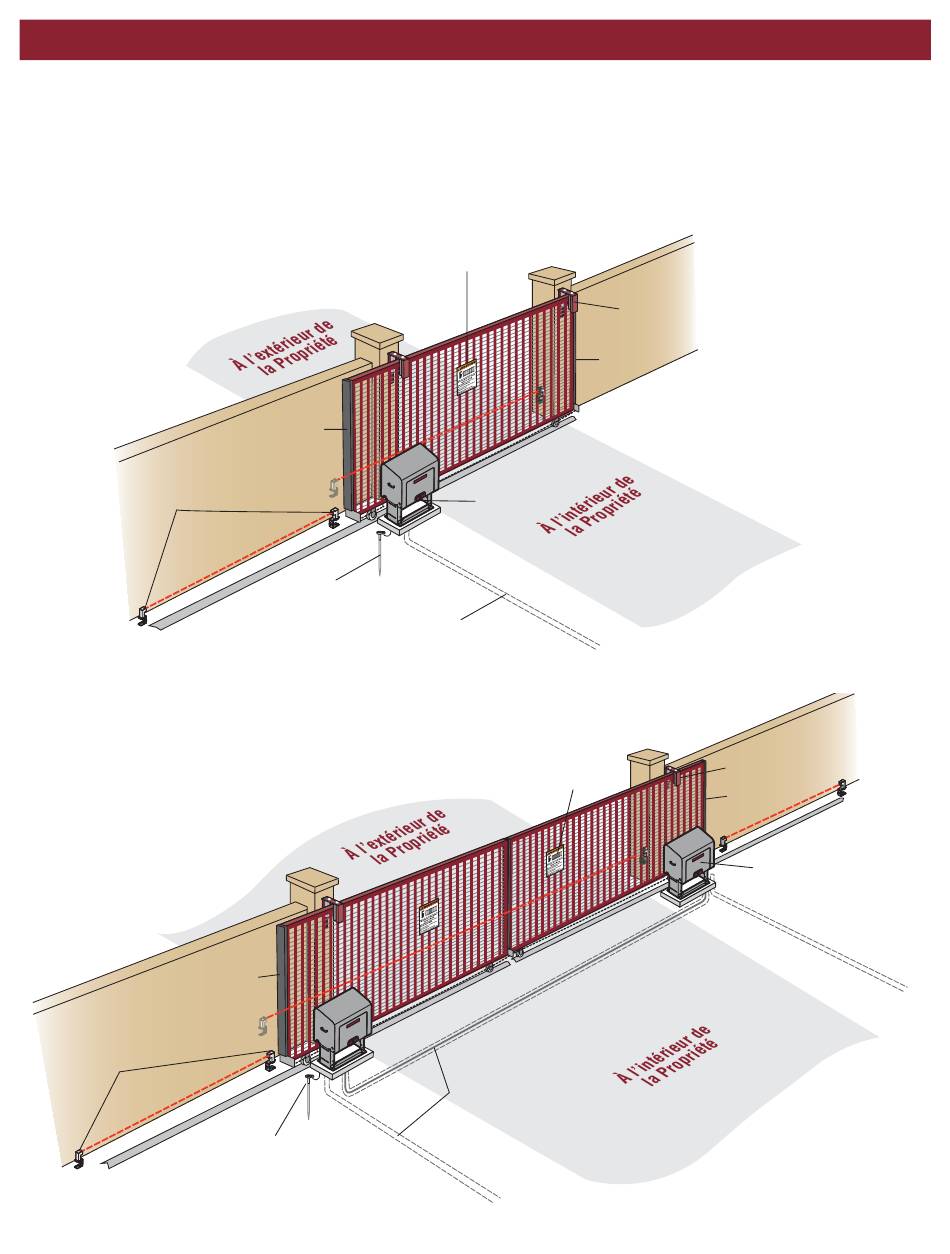

APERÇU D'UNE INSTALLATION TYPIQUE
RENSEIGNEMENTS IMPORTANTS SUR LA SÉCURITÉ : Un ou plusieurs capteurs sans contact doivent être placés là où existe un risque de piégeage
ou d'obstruction dans la direction d'ouverture ou de fermeture du portail. Tout écart de plus de 5,7 cm (2 -1/4 po) entre la barrière et un objet fixe
comme un mur, un pilier, une colonne ou un actionneur doit être comblé.
PORTAIL SIMPLE
Capteurs
Photoélectriques
PORTAIL DOUBLE
Capteurs de chant
Capteurs
Photoélectriques
INTRODUCTION
Capteurs de chant
Tige de mise à la terre
Vérifier les codes du
bâtiment nationaux et
locaux pour la profondeur
appropriée.
Tige de mise à la terre
Vérifier les codes du
bâtiment nationaux et locaux
pour la profondeur
appropriée.
Panneau d'avertissement
Actionneur
Conduit étanche pour
câble (non fourni)
REMARQUE: Les fils
d'alimentation et de commande
DOIVENT être acheminés dans
des conduits différents.
Panneau
d'avertissement
Conduit étanche pour
câble (non fourni)
REMARQUE : Les fils
d'alimentation et de
commande DOIVENT
être acheminés dans
des conduits différents.
10
Loquets à rouleaux
de sécurité
Capteurs de
chant
Loquets à rouleaux de sécurité
Capteurs de
chant
Actionneur
