Accès à la porte

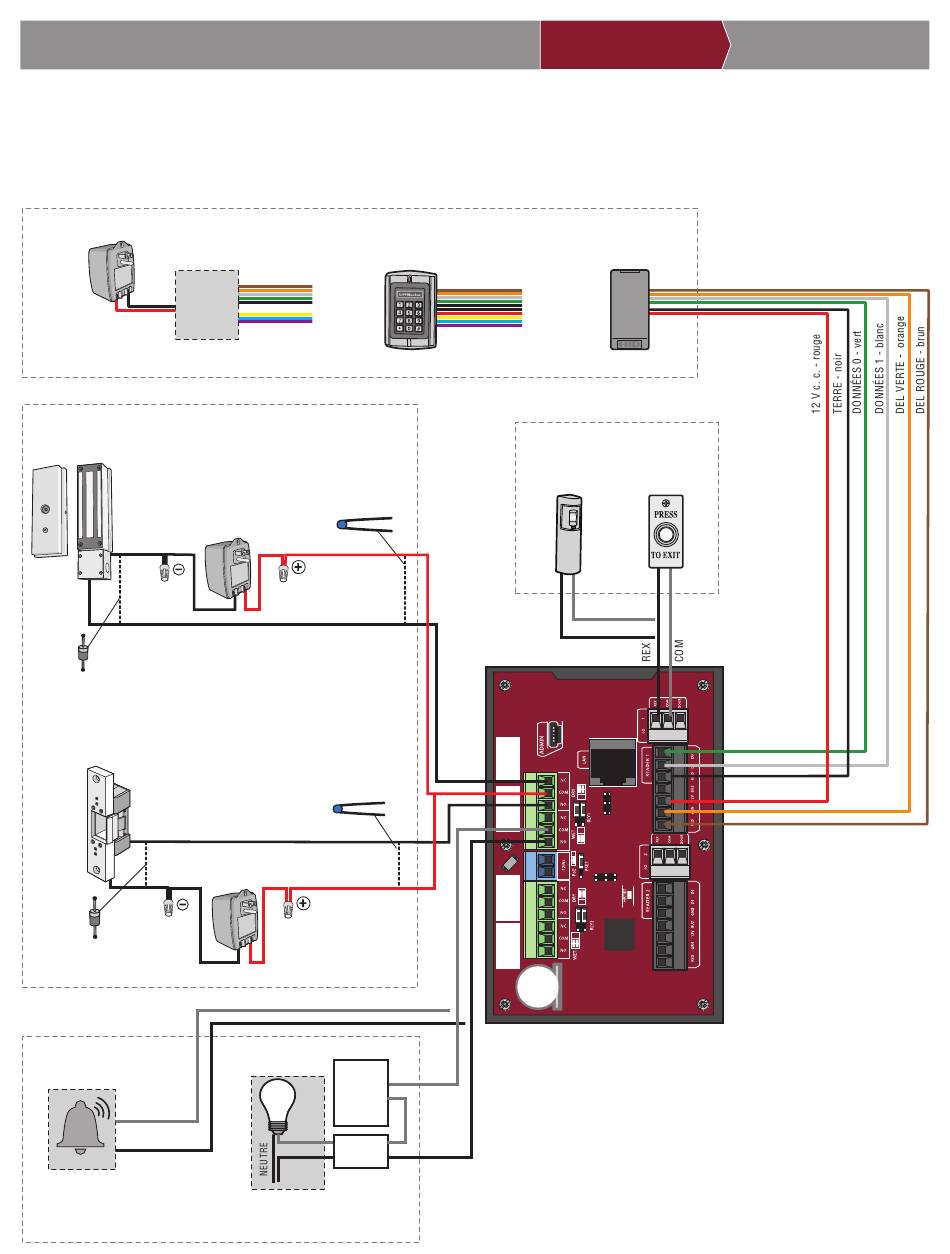

Déconnecter l'alimentation AVANT d'effectuer des connexions électriques. Un exemple de confi guration de câblage pour accès à la
porte est présenté ci-dessous. L'accès à la porte peut être câblé à la porte 1 ou 2.
REMARQUE : Les sources d'alimentation doivent être des sources commerciales homologuées
UL 294 ou 603 à sortie de puissance limitée.
ANTENNE RFID
REMARQUE : L'alimentation
électrique n'est pas fournie
pour l'antenne RFID. NE PAS
utiliser l'alimentation électrique du contrôleur de porte.
RELAIS PRIMAIRE
SERRURE ÉLECTROMAGNÉTIQUE
Modèle MG1300
Alimentation pour
serrure électromagnétique
(non fournie) NE PAS
utiliser l'alimentation
électrique du contrôleur
Utiliser un fil de calibre 18 à 22 AWG
For DC Power:
Install a 1N4005 diode
or equivalent
BARRE ANTIPANIQUE
Modèle HES(RS) 1006CLB(R)
Utiliser un fil de
calibre 18 à 22 AWG
Pour une alimentation c. c. :
Installer une diode 1N4005 ou
un produit équivalent
RELAIS AUXILIAIRE
DÉRIVATION D'ALARME
COMMUN
NORMALEMENT
FERMÉ
REMARQUES : NE PAS acheminer de fils d'alimentation haute tension dans
l'enceinte du CAP2D. Cette configuration n'a pas été évaluée par l'UL.
Utiliser des sources d'alimentation limitées homologuées par l'UL et des relais
d'isolation homologués par l'UL
CÂBLAGE
WIEGAND
OU
Pour une alimentation c.a. :
Installer une varistance
Siemens S10K30MOV
(varistance à oxyde métallique)
ou un produit équivalent
COMMUN
NORMALEMENT FERMÉ
OU
Pour une alimentation c.a. :
Installer une varistance
Siemens S10K30MOV
(varistance à oxyde métallique)
ou un produit équivalent
NORMALEMENT FERMÉ
COMMUN
Alimentation pour serrure
électromagnétique (non
fournie) NE PAS utiliser
l'alimentation électrique du
contrôleur
ÉCLAIRAGE
Alimentation
à faible
tension
OU
CHARGE
Relais
d'isolation
LIGNE
RÉSEAU CONTRÔLE D'ACCÈS
CLAVIER
OU
REMARQUE : Pour le clavier
KPR2000, câbler le fil rose et
les fils noirs (terre) ensemble.
DEMANDE DE SORTIE
CAPTEUR DE
PROXIMITÉ
NO
NC
COM
NO
COM
NO
16
CONTRÔLE D'ACCÈS
REMARQUES :
• La longueur des fils non blindés doit être
minimale pour éviter le bruit électrique.
• En rallongeant la connexion du lecteur, le fil
blindé doit être connecté à un bus de mise
à la terre, mais ne doit JAMAIS être connecté
LECTEUR
au lecteur.
BOUTON-
POUSSOIR
OU
NO COM
