INTRODUCCION PRÉINSTALLATION
1
Connecter l'appareil à Internet
Connexion au réseau LAN
Le port du réseau local (LAN) est une interface Ethernet 10/100
dotée d'un connecteur RJ45 pour la connexion du CAP2D à un
concentrateur afi n d'obtenir une connectivité à Internet. Utiliser un
câble direct (c.-à-d. pas de câble de relais) ) Cat5, Cat5e ou Cat6
pour raccorder ce port à un concentrateur local, un commutateur
ou un routeur. On fait référence à ce type de câble comme étant un
câble Ethernet dans ce manuel.
1. Connecter un câble Ethernet à partir du concentrateur, du
commutateur ou du routeur au port LAN sur le tableau de
commande. Lorsque la connexion a bien été établie, la DEL
verte et la DEL ambre sur le port Ethernet s'allumeront/
clignoteront brièvement. Si la DEL verte ne s'allume pas,
vérifi er les connexions sur le contrôleur et le concentrateur
Ethernet.
2. La connexion par défaut est DHCP, aucune autre confi guration
n'est nécessaire. Si une adresse IP fi xe est nécessaire pour
votre confi guration, utiliser le câble USB fourni pour connecter
le contrôleur à un ordinateur.

IP statique (en option)

LiftMaster recommande que le CAP2D soit utilisé en mode d'IP dynamique (DHCP), mais il peut être réglé à une IP
statique au besoin.
1. Connecter le CAP2D à un ordinateur avec le connecteur
USB fourni. Connecter l'alimentation au CAP2D avec
un routeur/commutateur capable de fournir une
alimentation par câble Ethernet (PoE) ou avec la source
d'alimentation fournie. Si la source d'alimentation
fournie est utilisée, déplacer le cavalier PoE.
2. Installation des pilotes USB
a. Si Windows Vista/7/10 est utilisé
b. Naviguer jusqu'à « Computer » (Ordinateur)
c. Cliquer à droite sur « LiftMaster CAP2D
Resources » (Ressources CAP2D LiftMaster)
d. Cliquer sur le dossier « Driver » (Pilote)
e. Cliquer sur « LiftMasterCAP2DDriverSupport »
f. Permettre au programme de confi guration
d'utiliser les privilèges administrateurs.
g. Cliquer sur « Next » (Suivant)
h. Accepter tout dialogue d'avertissement
i. Clique sur « Finish » (Terminé)
j. Après l'installation, un message s'affi chera
demandant de redémarrer l'ordinateur. Il est
possible de sélectionner « Reboot Later »
(Redémarrer plus tard)
k. Enlever le câble USB de l'ordinateur et attendre
que l'ordinateur reconnaisse le retrait.
3. Établir l'adresse IP statique :
a. Réinsérer ensuite le câble USB dans l'ordinateur et
attendre que ce dernier reconnaisse le dispositif.
b. Ouvrir le navigateur et saisir l'adresse
http://192.168.207.1 pour accéder à l'interface
administrateur.
CÂBLAGE RÉSEAU
4. Comment retourner à la confi guration DHCP
5. Pour vérifi er la connectivité :
11 11
CONTRÔLE D'ACCÈS

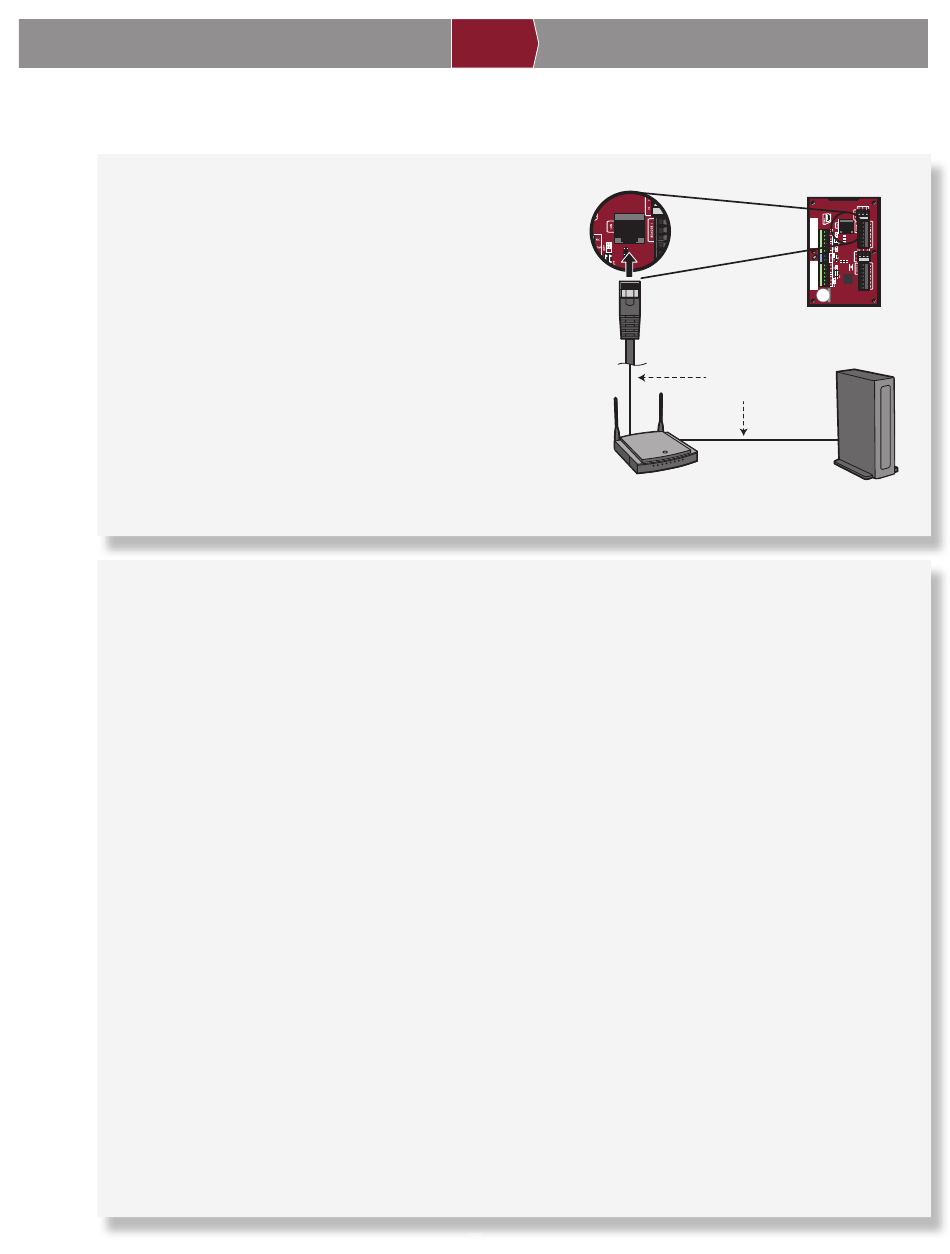

LAN sur le tableau
de commande
Câble Ethernet
(99,1 m [325 pi] maximum)
Routeur/commutateur
c. La page d'accueil s'affi che :
d. L' identifi ant est « cli ».
e. Le mot de passe est « new5cli ».
f. Cliquer sur l'onglet « Networking »
(Mise en réseau).
g. Cliquer sur IP « Confi guration » (Confi guration IP).
h. Cliquer sur le bouton « Deactivate DHCP »
(Désactiver DHCP).
i. Renseigner les champs selon les instructions du
personnel des TI.
j. Cliquer sur « Set Static Parameters » (Régler les
paramètres statiques). Les changements ont été
enregistrés.
a. Ouvrir le navigateur et saisir l'adresse
http://192.168.207.1
b. La page d'accueil s'affi che :
c. L' identifi ant est « cli ».
d. Le mot de passe est « new5cli ».
e. Cliquer sur l'onglet « Networking »
(Mise en réseau).
f. Cliquer sur IP « Address Confi guration »
(Confi guration d'adresse IP). Cliquer sur le bouton
« Activate DHCP » (Activer DHCP).
a. Ouvrir LiftMaster Cloud
b. Ajouter le CAP2D à une installation et confi rmer
que l'état est « Online » (en ligne).
CONTRÔLE D'ACCÈS
Modem
