INTRODUCCION PRÉINSTALLATION
1

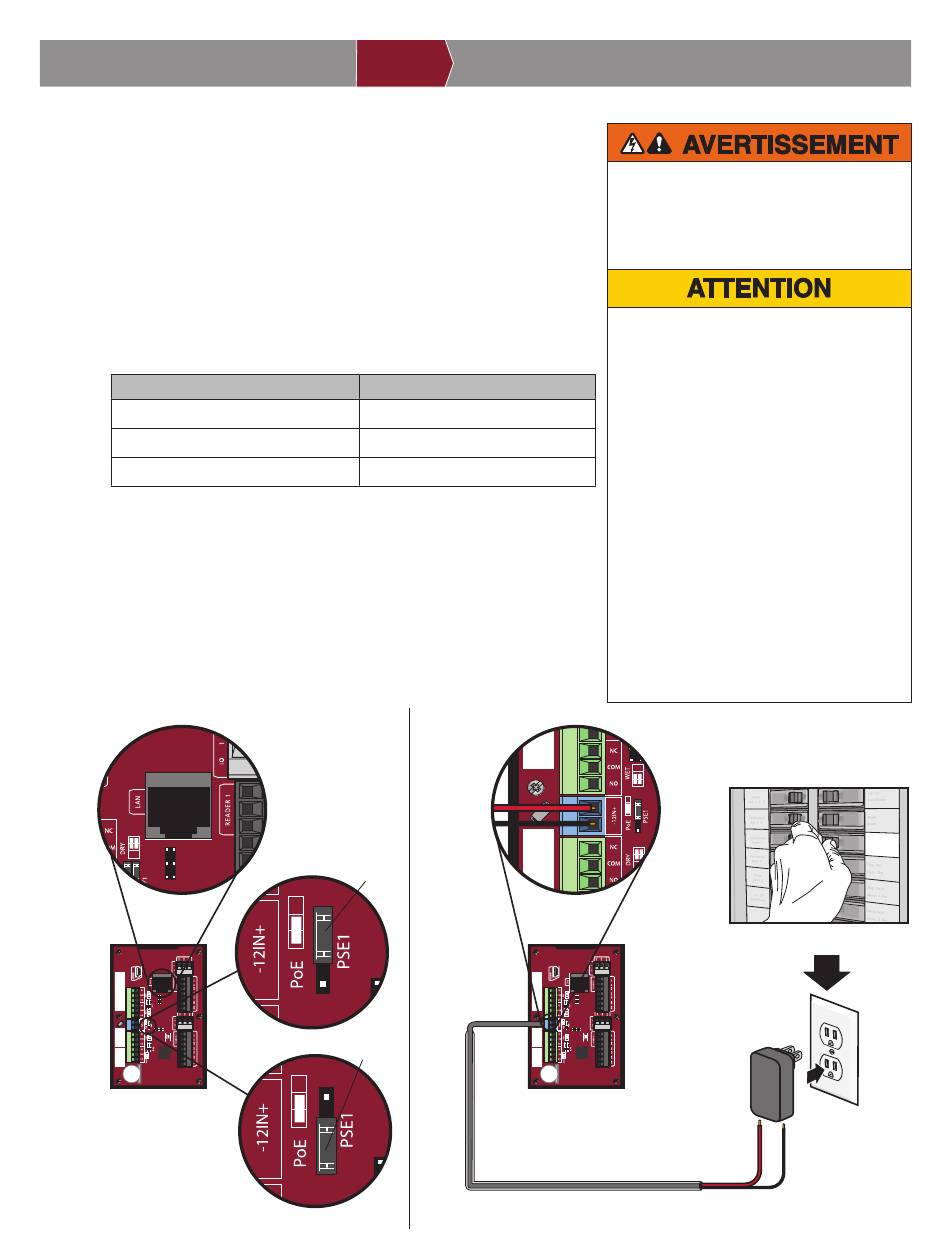

Connecter l'alimentation

PAR PoE (ALIMENTATION PAR CÂBLE ETHERNET) :
1. Connecter le câble Ethernet au port Ethernet sur le tableau de
commande.
2. Déplacer le câble de liaison PoE au paramètre d'alimentation par câble
Ethernet.
AVEC UNE SOURCE D'ALIMENTATION C. C. :
La prise du contrôleur DOIT être une prise externe réservée de 120 V c.a.
située à moins de 18,3 m (60 pi) de fi lage du contrôleur. Cette prise doit
être câblée à son propre disjoncteur de 10 A au minimum.
SPÉCIFICATION DE CÂBLAGE
14 AWG
16 AWG
18 AWG
1. Connecter le fi l 14-18 AWG aux fi ls dénudés de sortie de courant c. c.
secondaire sur la source d'alimentation électrique. Le noir est négatif et
le rouge est positif.
2. Connecter les fi ls d'alimentation électrique au bornier +12IN- (rouge à + et
noir à -).
3. Brancher le transformateur dans une prise de 120 V c.a. lorsque toutes
les connexions ont été effectuées.
PoE (Power Over Ethernet)
Connecteur
LAN (Ethernet)
CÂBLAGE RÉSEAU
ATTENTION
AVERTISSEMENT
DISTANCE MAXIMALE DU FILAGE
Jusqu'à 18,3 m (60 pi)
Jusqu'à 11,3 m (37 pi)
AVERTISSEMENT
Jusqu'à 7,3 m (24 pi)
AVERTISSEMENT
Alimentation électrique
-12IN+
sur le tableau de
commande
Réglage par
défaut
Liaison
PoE
Liaison
CONTRÔLE D'ACCÈS
NE PAS connecter une alimentation c. c. si
l'alimentation par câble Ethernet (PoE) a été
sélectionnée et connectée. Le circuit risque
d'être endommagé et ne sera PAS couvert
par la garantie
• NE PAS alimenter les barres antipanique
et les loquets à l'aide de la même source
d'alimentation que celle utilisée pour le
panneau de contrôle d'accès; une telle
façon de faire causera des DOMMAGES
au contrôleur. Utiliser UNIQUEMENT une
alarme anti-cambriolage ou un système
de contrôle d'accès homologué UL pour
alimenter les barres antipanique et les
loquets électroniques.
• NE PAS raccorder l'alimentation électrique
à une prise commutée ou autrement
contrôlée par une prise c. a.
• NE PAS raccorder l'alimentation électrique
à une prise de 120 V c. a. jusqu'à ce que
TOUT le câblage ait été effectué.
• Installer le dispositif de suppression du
bruit transitoire (varistance) fourni avec le
contrôleur pour les dispositifs alimentés
par courant alternatif et une diode pour
les dispositifs alimentés par courant
continu.
REMARQUE : Le contrôleur de porte IP
doit être connecté à une alimentation
d'homologation commerciale UL 294 ou 603.
10
CONTRÔLE D'ACCÈS
Circuit réservé de 10 A minimum
Alimentation
électrique
Prise de 120 V
c. a. réservée
Rouge = +
Noir = -
ATTE
AVERT
AVERT
AVERT
