STEUERUNG
Der Anschluß der Steuerung soll erst als letztes erfolgen,
d.h. Motoren befestigen, benötigte Kabel verlegen und Lichtschranken
oder Kontaktleisten befestigen. Bei ortsfester Montage ist ein Mittel zur
Trennung vom Netz erforderlich, das einen Kontaktabstand von min.
3mm besitzt (Hauptschalter).
Erläuterung: Relaiskontakte werden in dieser Anleitung als
NC (normal closed) oder NO (normal open) bezeichnet.
• NC Kontakte sind geschlossen und Öffnen
• NO Kontakte sind offen und schließen
Feuchtigkeit und Wasser zerstören die Steuerung. Stellen Sie unter
allen Umständen sicher, dass Wasser, Feuchtigkeit oder Staunässe
nicht in die Steuerung gelangen kann. Alle Öffnungen und
Kabeldurchführungen müssen unbedingt wasserdicht verschlossen
sein.

ELEKTRISCHE INSTALLATION

Montage der Steuerungsbox: Bei der Motorsteuerung handelt es
sich um eine mikroprozessorgesteuerte Elektronik mit modernster
Technik. Sie hat alle für den sicheren Betrieb notwendigen
Anschlussmöglichkeiten und Funktionen.
Die Steuerbox mit der Motorsteuerung ist mit den Kabeldurchführungen
nach unten zu montieren. Sie darf direkter Sonneneinstrahlung nicht
dauernd ausgesetzt sein.
Mit der Elektronik läßt sich die Zug- und Druckkraft sehr genau
einstellen. Das Tor läßt sich bei richtiger Montage/Einstellung von
Hand festhalten.
Während des Laufes kann das Tor jederzeit per Funk, Taster oder
Schlüsselschalter gestoppt werden.
Der Torflügel benötigt für "AUF" und "ZU" Stellung einen
stabilen Anschlag, da die Torantriebe keine Endschalter
besitzen.
Stromverteilung: Das vom Antriebsarm führende Kabel muss in eine
handelsübliche, wasserdichte Verteilungsdose geführt werden. Von
der Verteilerdose bis zur Steuerung kann dann eine feste
Kabelverlegung erfolgen. Oftmals ist es möglich, den einen Antrieb
der direkt neben der Steuerung befestigt wird, direkt in die Box zu
leiten. Legen Sie niemals Verteilungsdosen unter die Erde.
Folgende Kabelquerschnitte sollten generell nicht unterschritten
werden:
100-230Volt 1,5mm 2 oder grösser
0-24Volt 0,5mm 2 oder grösser
Tips: Klingeldrähte erweisen sich oft in der Praxis als problematisch,
weil Sie bei größeren Leitungslängen zu viel Spannung verlieren.
Trennen Sie die Kabel in Kabelkanälen d.h. Kabel Motor und Kabel
Lichtschranke, speziell bei Schlüsselschaltern, Start-Tasten (vom
Haus kommend) sonst kann es bei langen Leitungswegen zu
Störungen kommen.

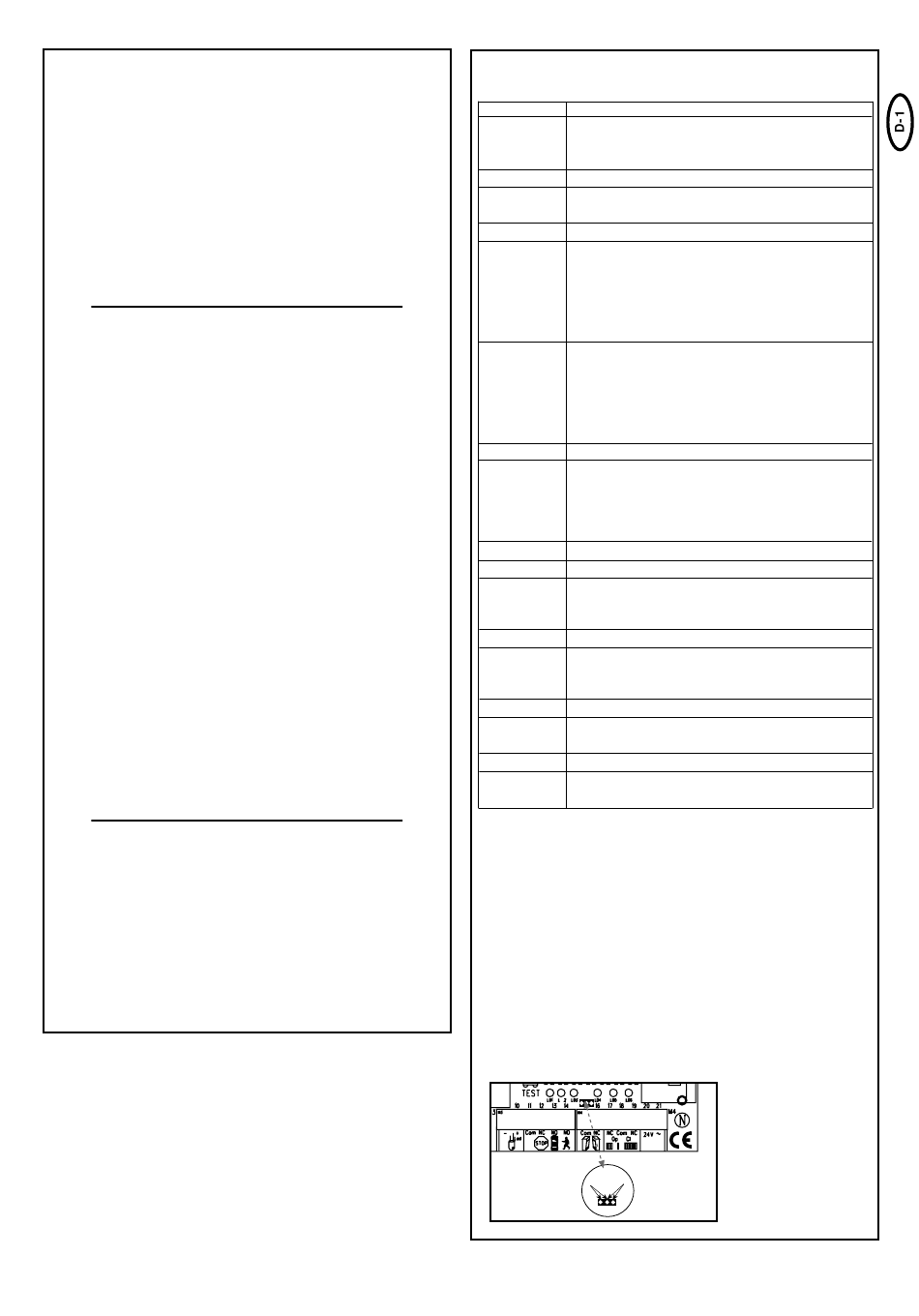

ANSCHLUSSÜBERSICHT
Motoren: Schließen Sie die Steuerung genau nach der
Anschlussübersicht an. Der Torflügel der als Erster öffnen soll ist
Motor 1 (M1) und muss in seiner ersten Fahrt das Tor ÖFFNEN.
Schliesst er müssen die Anschlüsse 6 mit 8 oder bei Motor2 (M2) 9
mit 11 getauscht werden.
Zwischen die Kabel 6 und 8 bzw. 9 und 11 muss der mitgelieferte
Kondensator montiert werden. (Der Kondensator kann aus
Platzgründen auch in einer Verteilerdose untergebracht werden.
Stellen Sie sicher, dass er richtig angeklemmt ist und eine gute
elektrische Verbindung hat. Der Kondensator ist verantwortlich für die
Kraft, die der Motor später besitzt.
709236B-D - 05.2004
ANSCHLUSSÜBERSICHT
Beschreibung der Klemmenbelegung
Anschluss der Zuleitung:
Klemme 1 N (blau)
Klemme 2 PE (grün-gelb)
Klemme 3 L1 - 230 V (schwarz)
Anschluss der Blinkleuchte:
Klemme 4 L
L (230V)
Klemme 5
Anschlüsse der Motoren:
Erster Motor (M1):
Klemme 6 M1 Fahrtrichtung AUF (braun-schwarz)
(+ Kondensator)
Klemme 7 N (blau)
Klemme 8 M1 Fahrtrichtung ZU (schwarz-braun)
(+ Kondensator)
Zweiter Motor (M2):
Klemme 9 M2 Fahrtrichtung AUF (schwarz-braun)
(+ Kondensator)
Klemme 10 N (blau)
Klemme 11 M2 Fahrtrichtung ZU (braun-schwarz)
(+ Kondensator)
Infrarot-Lichtschranke
Klemme 12 Photozelle (NC) Aktiv in Schliessen
Klemme 13 COM
Klemme 14 Photozelle (NC) Aktiv in Öffnen
(Ohne Lichtschranke - Brücke zwischen 12, 13
und14!)
Beschreibung der Klemmenbelegung
NOTSTOP-FUNKTION
Klemme 15 COM
Klemme 16 Stop (NC) ohne Notstopschalter Brücke
zwischen 15 und 16
Anschluss der Steuerleitungen:
Klemme 17 Taster extern (NO) Motor 1 (Fußgänger-Funktion)
Klemme 15 COM
Klemme 18 Taster extern (NO) Motor 1 + 2
Anschluss für Elektroschloss:
Klemme 19 Versorgungsspannung 12 V AC
Klemme 20 Versorgungsspannung 12 V AC
Anschluss für Zusatzgeräte & Lichtschranke:
Klemme 21 Versorgungsspannung 24 V AC (500 mA max.)
Klemme 22 Versorgungsspannung 24 V AC
BESCHREIBUNG DER JUMPER
JP1: MOTOR
OPEN: (ohne Jumper): Nur für einflügelige Tor
(nur Motor 1 Bedienung)
CLOSED: (mit Jumper): Nur für zweiflügelige Tore
(Motor 1 und 2 Bedienung)
JP2: Kanal 2 Funkempfänger
Werden beide Lernkanäle zusammengelegt (A-Seite), verdoppelt sich
die Speicherkapazität des Funkempfängers. Das Tor lässt sich dann
nur komplett öffnen. Die Funktion "Fussgänger" entfällt.
A-Seite (optional): Empfängerkanal 2 wird Empfängerkanal 1
zusammengeschlossen
B-Seite (Standard): Die beiden Kanäle des Funkempfängers arbeiten
getrennt voneinander.
JP2
B
A
