Page 18
Le TEMOIN JAUNE clignotera immédiatement
et 6 seconds après la machine s'arrêt
(compresseur et apres 3 minutes le moto-
reducteur aussi) avec le 2ème TÉMOIN JAUNE
- de cabine pleine - qui s'allume simultanement
(Fig.6).
Enlevez la glace de l'intérieur de la goulotte, le
faisceau lumineux, qui vient de s'établir, après 6
seconds, fait reprendre le fonctionnement de la
machine avec le Témoin Jaune de la cabine
pleine qui s'éteint.
NOTA. Le contrôle du niveau glace dans la
cabine (détecteur optique) n'est pas
influençable par la température mais il peut
bien être mise en difficulté par des sources
lumineux extérieures, ou par des dépôts
calcaires, ou de la saleté qui peuvent se
déposer directement sur les capteurs
optiques.
Pour prévenir donc quelconque situation de
malfonctionnement de la machine, à cause
d'une fausse détection des ces capteurs
optiques, il est conseillé de situer la fabrique
à glace où elle ne peut pas être rallié par
aucune source lumineux directe; il est aussi
conseillé de mantenir la porte de cabine
constamment fermée et de suivre les
indications de nettoyage periodique des
capteurs optiques comme specifié dans la
section MAINTENANCE ET NETTOYAGE.

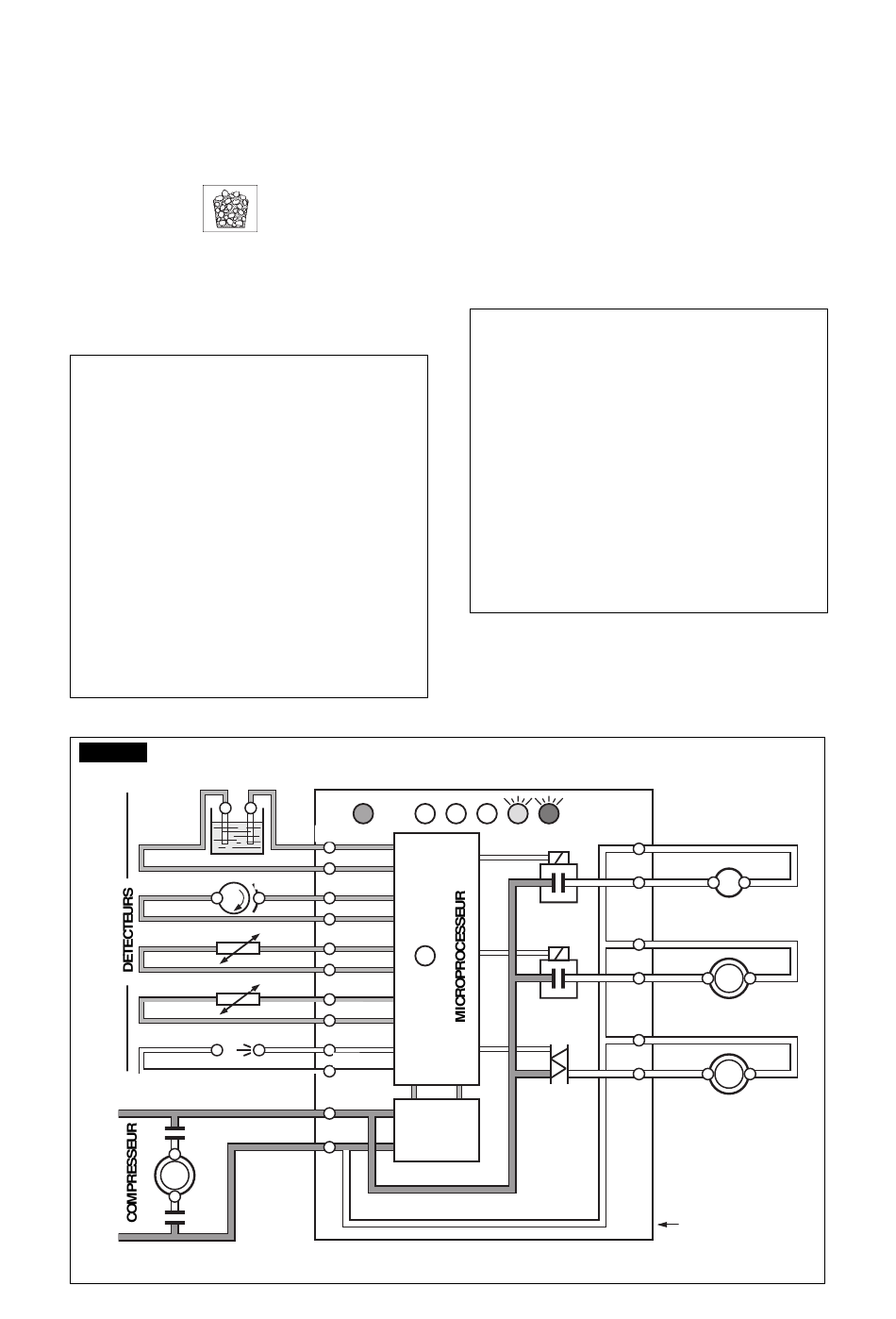

FIG. 6
NIVEAU
WATER
MIN.
LEVEL
D'EAU
ROTATION
GEAR MOTOR
TEMP.CONDENSEUR
CONDENSER TEMP.
TEMP.EVAPORATEUR
EVAPORATOR TEMP.
CONTRÔLE NIVEAU GLACE
ICE LEVEL CONTROL
RESET
RE-ENCLENCHEMENT
13
13
MOTEUR
ROTATION
12
12
11
11
10
10
9
9
1
L
L
1
TRANSF.
N
2
N
2
FORMATEUR
H.
Retirez, si montées, les manomètres des
correspondents raccords HP et BP (Schräder) et
serrez à fond les capuchons sur ces raccords
puis re-montez les panneaux enlevés avant.
I.
Expliquez avec soin au client/utilisateur les
spécificités importantes de la machine, la mise
en route et l'entretien, en parcourant toutes les
procédures dans le MODE D'EMPLOI.
NOTA. Pendant la vie de la machine il est
necessaire de fair l'étalonnage de la cellule
infrarouge.
Pour faire ça il faut:
• Arrêter la machine à l'aide du bouton
poussoir vert extérieur de la machine.
• Pousser le bouton de la carte et le maintenir
enfoncé.
• Mettre en marche la machine à l'aide de
bouton poussoir vert extérieur.
• Apres 6-7 secondes les LEDs de la Carte
s'allument.
• Relâcher le bouton poussoir de la carte.
La cellule infrarouge est étalonnée.
RELAYS
RELAIS
TRIAC
TRIAC
TRANS-
Page 18
8
8
7
7
CONTACTOR COIL
BOBINE DU CONTACTEUR
6
6
5
5
GEAR MOTOR
MOTOREDUCTEUR
4
4
3
3
FAN MOTOR
MOTEUR VENTILATEUR
CARTE
ELECTRONIC
ELECTRONIQUE
CARD
