2. Všeobecné pokyny
2.1 Signální slova a jejich význam
VÝSTRAHA
Označuje případnou nebezpečnou situaci, která by mohla
mít za následek těžký úraz nebo úmrtí.
POZOR
Označuje případnou nebezpečnou situaci, která by mohla
mít za následek lehký úraz nebo věcné škody.

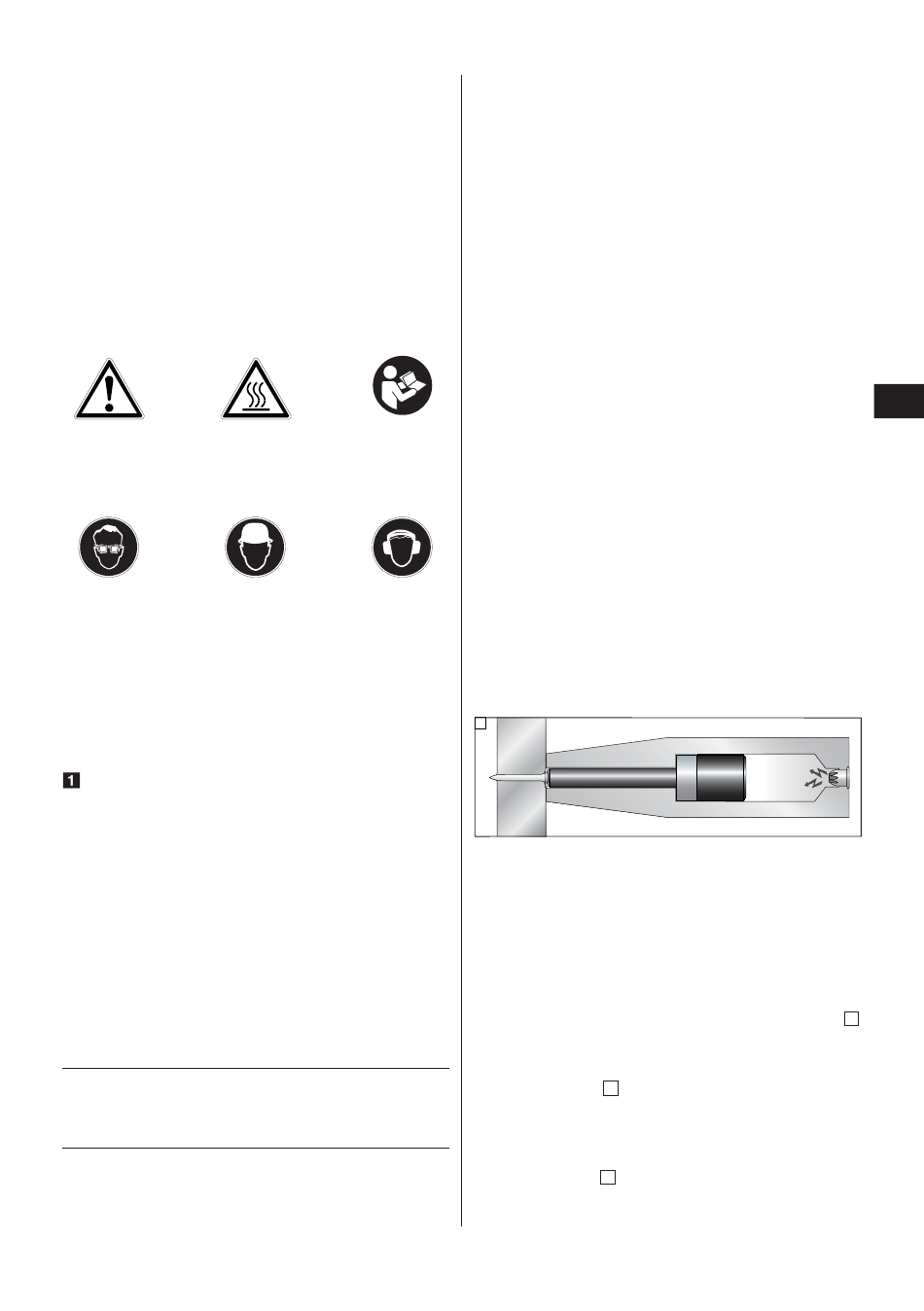

2.2 Piktogramy
Výstražné značky
Všeobecné Výstraha -
nebezpečí horký povrch
Příkazové značky
Používejte Používejte
ochranné brýle ochrannou přilbu
Tyto číslice odkazují na obrázky k textu umístěné na
rozkládacích stranách obálky. Obálku proto při čtení návo-
du mějte otevřenu.
V textu tohoto návodu k obsluze označuje výraz "přístroj"
vždy vsazovací přístroj DX 460GR.
Umístění identifikačních informací na přístroji
Typové označení a výrobní číslo jsou uvedeny na typo-
vém štítku přístroje. Tyto údaje si zapište do svého návo-
du k obsluze a vždy je uvádějte při dotazech vůči naše-
mu zastoupení nebo vůči servisnímu středisku.
DX 460GR
Typ:
Výrobní číslo:
Printed: 21.06.2017 | Doc-Nr: PUB / 5069837 / 000 / 03 Printed: 21.06.2017 | Doc-Nr: PUB / 5069837 / 000 / 02

3. Popis

Přístroj je určen profesionálním uživatelům k vsazování
hřebů, závitových hřebů a příchytek do betonu, oceli a
do vápenopískových cihel.
Přístroj používá pístový princip a nezařazuje se proto mezi
přístroje pracující s velkou rychlostí hřebu. Pístový prin-
cip zaručuje dokonalou pracovní bezpečnost a spolehli-
vost upevnění. Jako střelivo se používají nábojky ráže
6.8/11 M.
Pohyb pístu a posuv nábojek probíhá automaticky půso-
bením vzniklého tlaku plynů. To umožňuje usazovat hře-
Symboly
by, závitové hřeby a příchytky velmi hospodárně. Navíc
si můžete přístroj vybavit zásobníkem hřebů MX 72, jímž
se podstatně zvýší rychlost práce a pohodlí při obsluze
přístroje.
Před použitím si
Stejně jako u všech přístrojů s prachovou náplní tvoří pří-
přečtěte návod
stroj, program upevňovacích prvků a program nábojek
k obsluze
"technickou jednotu". To znamená, že tento systém může
zaručit bezproblémové upevňování pouze tehdy, pokud
se použijí výslovně pro tento přístroj vyrobené upevňo-
vací prvky a nábojky Hilti nebo výrobky srovnatelné jako-
sti a kvality. Pouze při respektování uvedených podmí-
nek platí vydaná doporučení Hilti pro upevňování a další
Používejte
aplikace.
ochranu sluchu
Přístroj nabízí 5ti násobnou ochranu k zajištění bezpeč-
nosti uživatele přístroje a jeho pracovního okolí.
Pístový princip
1
Energie střelné náplně se přenese na píst, jehož urychlená
hmota zarazí hřeb do podkladu. Protože asi 95% kine-
tické energie zůstane v pístu, pronikne upevňovací prvek
se silně sníženou rychlostí méně než 100 m/sek. kon-
trolovaně do podkladu. Zastavením pístu v přístroji je
zároveň ukončeno vsazení, takže při správném použití je
nebezpečný průstřel prakticky nemožný.
Vzájemným spojením zapalovacího mechanismu a nez-
bytné přítlačné dráhy se dosahuje zajištění proti pádu
. Při nárazu přístroje na tvrdý podklad proto nemůže dojít
k výstřelu, ať již přístroj dopadl pod jakýmkoliv úhlem.
Zajištění spouště
spouště přístroj nespustí. Přístroj se může přivést ke
spuštění pouze tehdy, pokud je přitisknut pevně proti
podkladu a následně stisknuta spoušť.
Přítlačné zajištění
N, takže přístroj může vystřelit pouze až po úplném pře-
konání přítlačné síly.
3 zajišťuje, že při samotném stisku
vyžaduje přítlačnou sílu alespoň 50
4
