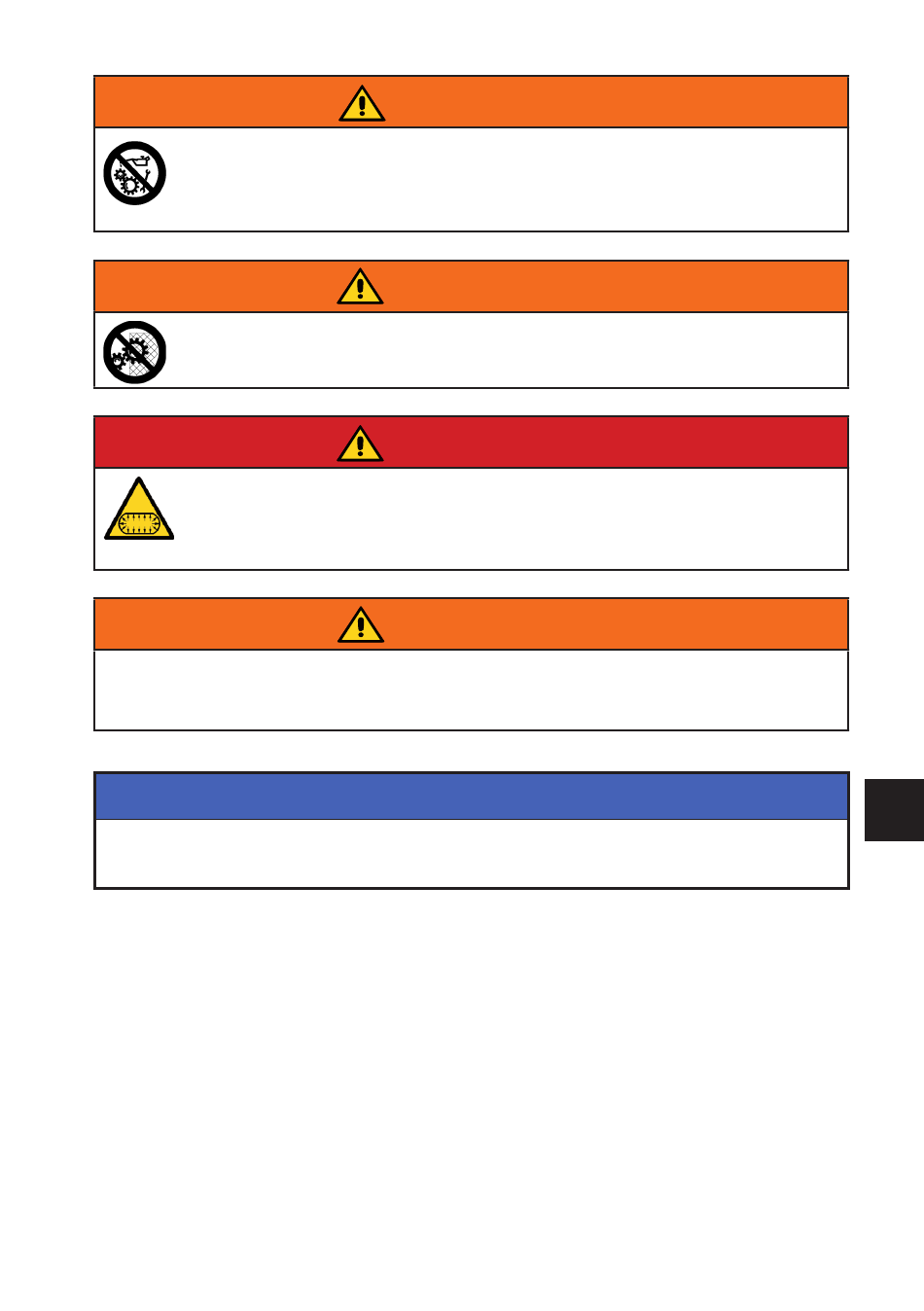

Avant d'apporter toute modification ou d'effectuer l'entretien sur la machine,
débrancher l'alimentation électrique et pneumatique et vérifier si toutes les
pièces mobiles ont été bloquées.
Ne pas retirer ou modifier des pièces de la machine (sauf à des fins d'entretien).
Quand on débranche la machine du réseau pneumatique, les dispositifs qui
reportent la plaquette indiquée ci-contre peuvent rester sous pression.
Avant d'apporter toute modification ou d'effectuer l'entretien sur la machine, débran-
cher l'alimentation électrique et pneumatique et vérifier si toutes les pièces mobiles
ont été bloquées.
CORGHI décline toute responsabilité en cas de réclamations faites suite à l'utilisation
de pièces détachées ou d'accessoires qui ne sont pas d'origine.
Le groupe filtre régulateur et lubrificateur (FRL) a la fonction de filtrer l'air, d'en régler
la pression et de la lubrifier. Le groupe "FRL" admet une pression maximale à l'entrée
de 18 bars et a une plage de réglage allant de 0,5 à 10 bars. Ce réglage est modifiable
en tirant la manette vers le haut et en la tournant, après le réglage, ramener ensuite la
manette en position de blocage en la poussant vers le bas (fig. 68a).
Le réglage du débit du lubrifiant s'obtient en tournant la vis sur l'élément « L », (fig. 68b).
Habituellement le groupe est préréglé à la pression de 10 bars, avec une viscosité de
lubrifiant SAE20, de façon à obtenir la sortie d'une goutte de lubrifiant, visible depuis
la calotte prévue à cet effet, tous les 4 actionnements du détalonneur.
Manuel d'utilisation Pro Line 322 - 322 2V - 322TI - 322TI 2V - 122 - 122N
ATTENTION
ATTENTION
DANGER
ATTENTION
ATTENTION
F
229
